图3.12示意了石墨型晶体结构。它属于六方点阵hcp，空间群为P63/mmc。其Strukturbericht符号为A9，Pearson符号为hP4。每个原子以sp2杂化方式和相邻的3个原子连接成层状结构。每一层中的原子按六方环状排列成蜂窝状。图3.12（a）表示了石墨型结构的一个晶胞。图3.12（b）为图3.12（a）的俯视图。图3.12（b）示意了（a）中ABCDE层的原子结合及晶胞选取，其中，虚线交点代表原子位置，实线代表晶胞的选取。每个石墨型结构的晶胞有4个原子，即Z=4。以图3.12（a）中的O为原点，则四个原子的坐标为D（0，0，3/4）、G（0，0，1/4）、E（2/3，1/3，3/4）、F（1/3，2/3，1/4）。

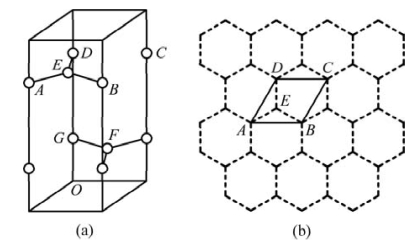

图3.12　石墨型晶体结构的晶胞示意图(www.daowen.com)

石墨（graphite），a=b=2.462Å，c=6.708Å。它是常温常压下碳的稳定相。层内C—C键长1.42Å。层间每个C原子未参加杂化的p轨道彼此平行重叠，形成离域大π键。大π键内的电子可以在整个π键内自由移动，故π键有金属性。层内金属键使石墨具有某些金属性：金属光泽、良好的导电和导热性（300K时的热导率约335 W·m-1·K-1），熔点高达4200K，层间距离大（层间C—C键长3.35Å），故层间为分子键，作用弱。这导致石墨层间易滑动。

石墨的应用主要有，可作为高温坩埚、润滑剂、电极、原子反应堆中的中子减速剂。它还是人工合成金刚石的原料。
