【摘要】:图2.25单位平行六面体中结点分布的四种类型简单格子;底心格子;体心格子;面心格子1.简单格子结点分布在平行六面体的八个角顶上。每个面心格子的单位平行六面体内含有四个结点,即单位平行六面体的结点分布情况只有上述四种。如果出现其他分布的话,或者不符合单位平行六面体的选择原则,或者违反空间格子规律。
根据单位平行六面体的选择原则,结点的分布只能有四种可能的情况。与此对应,空间格子可分为四种类型,如图2.25所示。

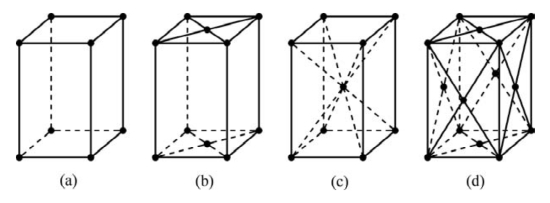

图2.25 单位平行六面体中结点分布的四种类型(引自赵珊茸,2004)
(a)简单格子(P);(b)底心格子(C);(c)体心格子(I);(d)面心格子(F)
1.简单格子(P)
结点分布在平行六面体的八个角顶上。由于角顶上的每个结点分别属于邻近八个平行六面体,故每个简单格子的单位平行六面体内只含一个结点,即
2.底心格子(C)
除了角顶分布有结点外,平行六面体某一对面的中心还各有一个结点。它有三种情况:C心格子——结点分布于角顶和(001)面中心;A心格子——结点分布于角顶和(100)面中心;B心格子——结点分布于角顶和(010)面中心。一般称作的底心格子是指C心格子。通常,应尽可能将A心、B心格子转换为C心格子。特殊情况下,也可以不转换。由于底心上的结点属于邻近两个平行六面体,故每个底心格子的单位平行六面体内含有两个结点,即(www.daowen.com)
3.体心格子(I)
除了角顶分布有结点外,平行六面体的体心位还各有一个结点。处于体心的结点只属于这个单位平行六面体,故每个体心格子的单位平行六面体内含有两个结点,即
4.面心格子(F)
除了角顶分布有结点外,平行六面体六个面的中心(即面心位)还各有一个结点。每个面心格子的单位平行六面体内含有四个结点,即
单位平行六面体的结点分布情况只有上述四种。如果出现其他分布的话,或者不符合单位平行六面体的选择原则,或者违反空间格子规律。
