钢结构防火的措施可分为下述几类。

（1）喷涂防火涂料 将钢结构防火涂料喷涂在钢结构构件的表面，可以形成耐火隔热保护层，能够提高钢结构耐火极限。防火涂料被划分成膨胀型和非膨胀型。膨胀型防火涂料也称为薄涂型涂料，涂层厚度通常为2～7mm，所含树脂和防火剂只有在受热时才起防护作用。当温度升至高达150～350℃时，涂层可迅速膨胀5～10倍，从而形成适当的保护层，这种涂料的耐火极限一般为1～1.5h。在薄涂型防火涂料下面，钢构件应做好全面的防腐措施，包括底漆涂层和面漆涂层。非膨胀型涂料是厚涂型防火涂料，由耐高温硅酸盐材料和高效防火添加剂等组成，是一种预发泡高效能的防火涂料。涂层呈粒状面，热导率低，密度小。厚度一般为8～50mm；通过改变涂层厚度可以满足不同耐火极限的要求。

防火涂料的类别、特性、厚度、耐火极限和适用范围，见表8-5。

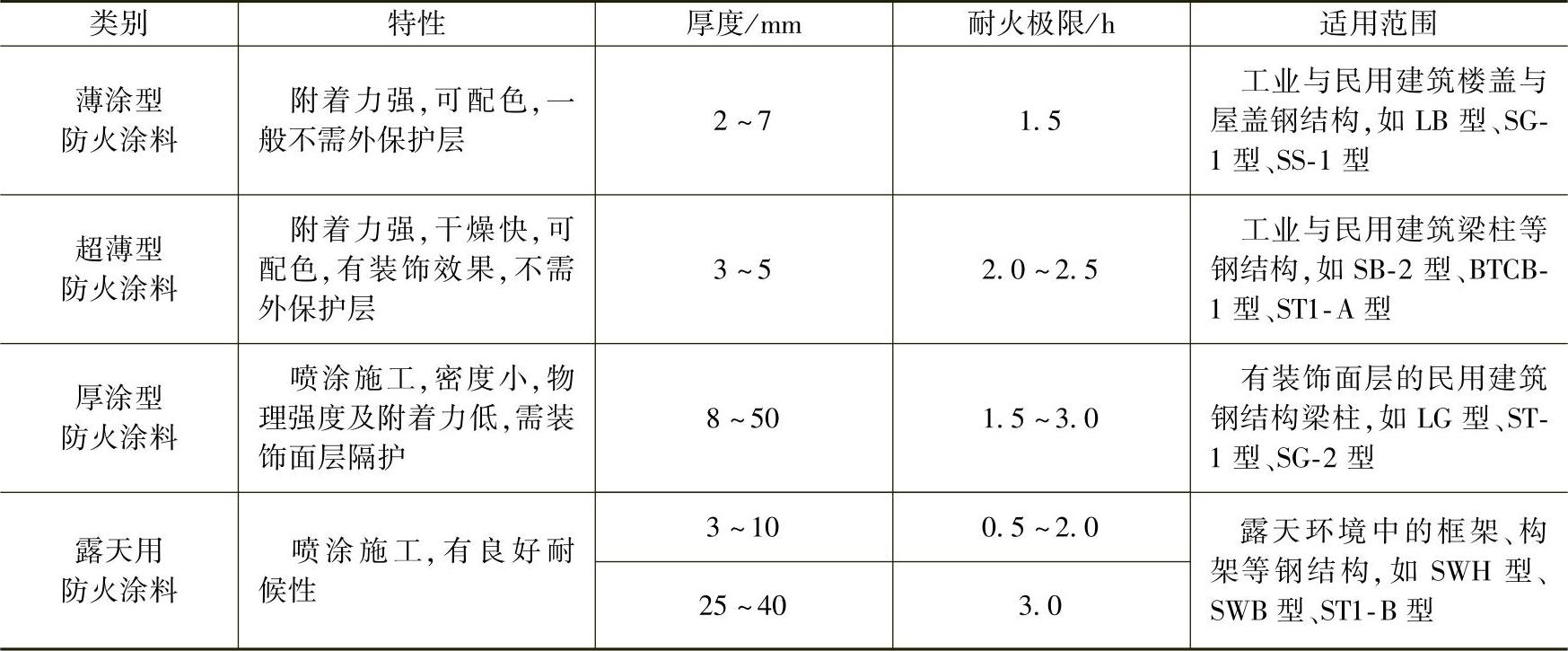

表8-5 防火涂料的类别和适用范围

（2）由厚板或薄板构成的外包层 常用的外包层有石膏板、水泥蛭石板、硅酸钙板和岩棉板等。通过使用胶结剂或紧固件固定在钢构件上，如图8-1所示。采用外包金属板时应内衬隔热材料。(www.daowen.com)

（3）外包混凝土保护层 即可是现浇成型，也可用喷涂法喷涂。一般要求在外包层内埋设钢丝网或用小截面钢筋加强，用来限制收缩裂缝及遇火爆裂，如图8-2所示。现浇外包混凝土因为其体积密度大，所以在应用上受到一定的限制。

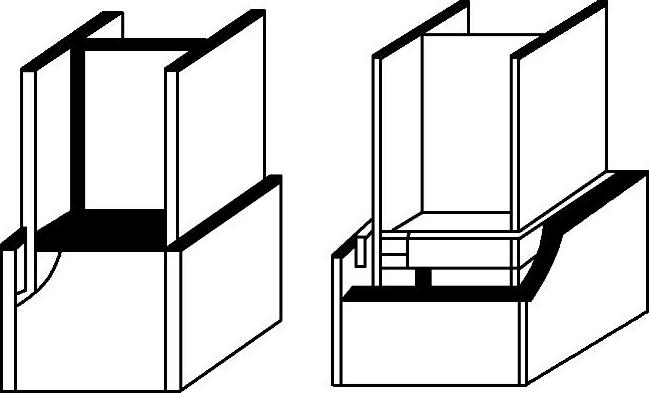

图8-1 板材保护

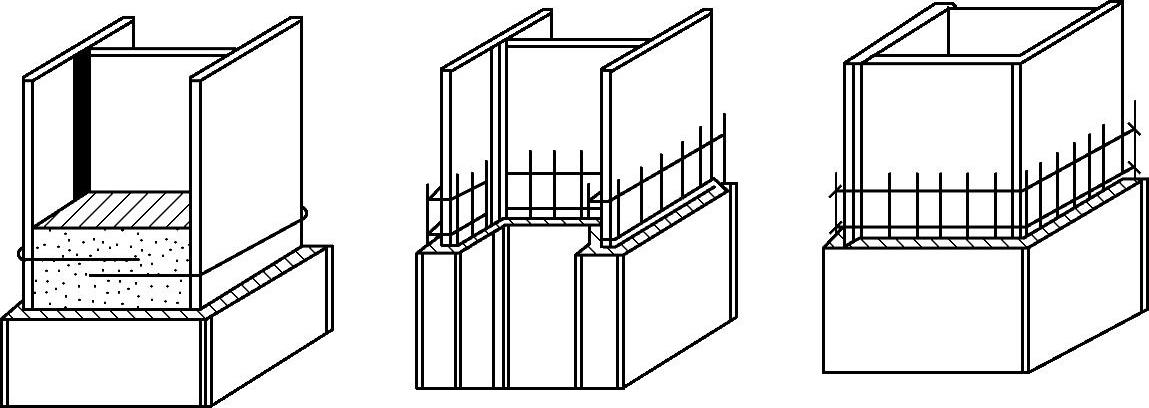

图8-2 外包混凝土保护
