疲劳计算:变幅荷载下的容许应力法

时间:2023-06-22 理论教育 版权反馈
【摘要】:疲劳验算按容许应力法计算,这是因为有关的一些研究还不足。表6-2 参数C,β2.变幅疲劳计算常幅疲劳属于特殊的情况,在实际生产过程中,结构所受荷载经常变化,其值通常小于计算荷载,称之为变幅荷载。采用允许应力幅法进行疲劳强度计算时,荷载应采用标准值,不考虑荷载分项系数和动力系数,而且应力按照弹性工作进行计算。此外,在应力循环中不出现拉应力的部位可不计算疲劳。

疲劳计算:变幅荷载下的容许应力法

1.常幅疲劳计算

(1)循环应力

如图6-2所示,表征循环应力的特性有:应力比ρ=σminmax,拉应力为正值;应力幅Δσ=σmax-σmin,总是正值;平均应力σm=(σmax+σmin/2,其值可正、可负、可为零,表示某种循环下平均受力的大小。常幅应力循环是指一次应力循环中应力幅为常数。

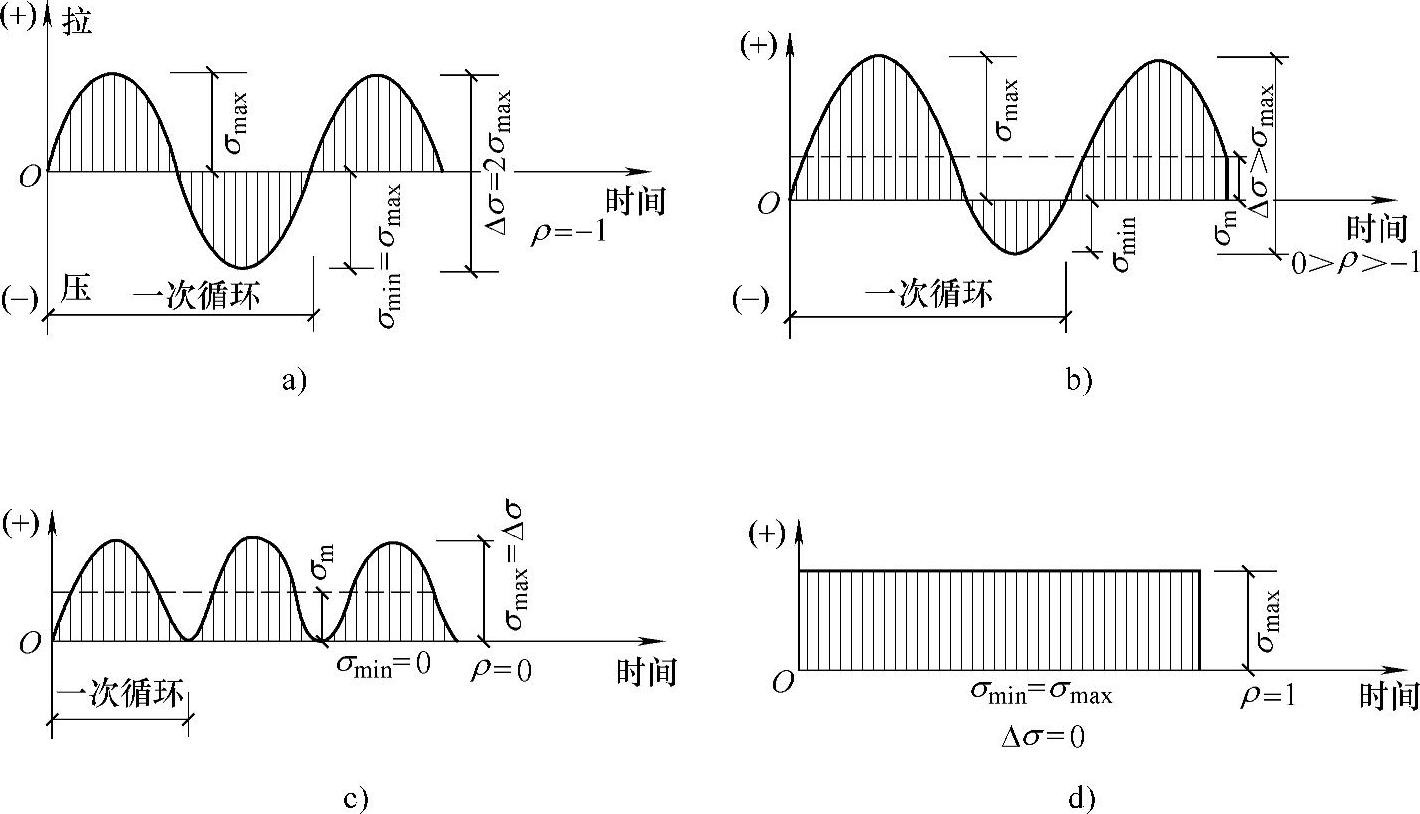

图6-2 循环应力谱

a)ρ=-1的循环 b)ρ>-1的循环 c)ρ=0的循环 d)ρ=1的循环

(2)Δσ-n曲线

构件的疲劳破坏和应力幅Δσ及应力循环次数n有关。

根据试验数据画出构件的应力幅Δσ与相应的致损坏循环次数n的关系曲线如图6-3a所示。这种曲线是疲劳验算的基础,因为它反映了应力幅Δσ和致损坏循环次数,也叫疲劳寿命n的对应关系。

用双对数坐标轴,使曲线改为直线,如图6-3b所示。疲劳方程的表达式(图中实直线)为

lgn=b-mlgΔσ(6-1)

式中 b——n轴上的截距;

m——直线的斜率。

任一n值下有50%的试验点处于实线下方,即在荷载确知的条件下构件不破坏的保证率有50%,采用下方的平行虚线,方程为

lgn=b-mlgΔσ-2σn (6-2)

式中 σn——试验得出的lgn的标准差。

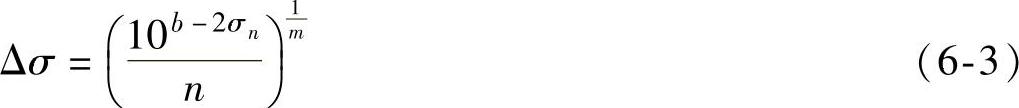

由式(6-2)得出,常幅疲劳的容许应力幅为



图6-3 Δσ-n曲线

a)算术坐标的Δσ-n曲线 b)双对数坐标的Δσ-n曲线

(3)疲劳验算及容许应力幅[Δσ]

直接承受重复荷载作用的构件,如吊车梁、工作平台梁等及它们的连接,当应力循环次数n>105时应进行疲劳验算。

疲劳验算按容许应力法计算,这是因为有关的一些研究还不足。

疲劳验算按可变荷载标准值进行,因为恒荷载产生的应力为不变值,没有应力幅。荷载计算中不乘以吊车梁的动力系数。

常幅疲劳验算公式为

Δσ≤[Δσ] (6-4)

式中 Δσ——应力幅,对焊接构件的应力幅Δσ=σmax-σmin,对非焊接部位的应力幅Δσ=σmax-0.7σmin,应力以拉为正。

σ]——常幅疲劳的容许应力幅,计算式为


即将式(6-3)中的10b-2σn改为Cm改为β

规范中依据疲劳性能由高到低排列,把常见的钢结构构件和连接分为8个类别,见表6-1。表6-2给出了各类别用于计算容许应力幅[Δσ]的βC值。

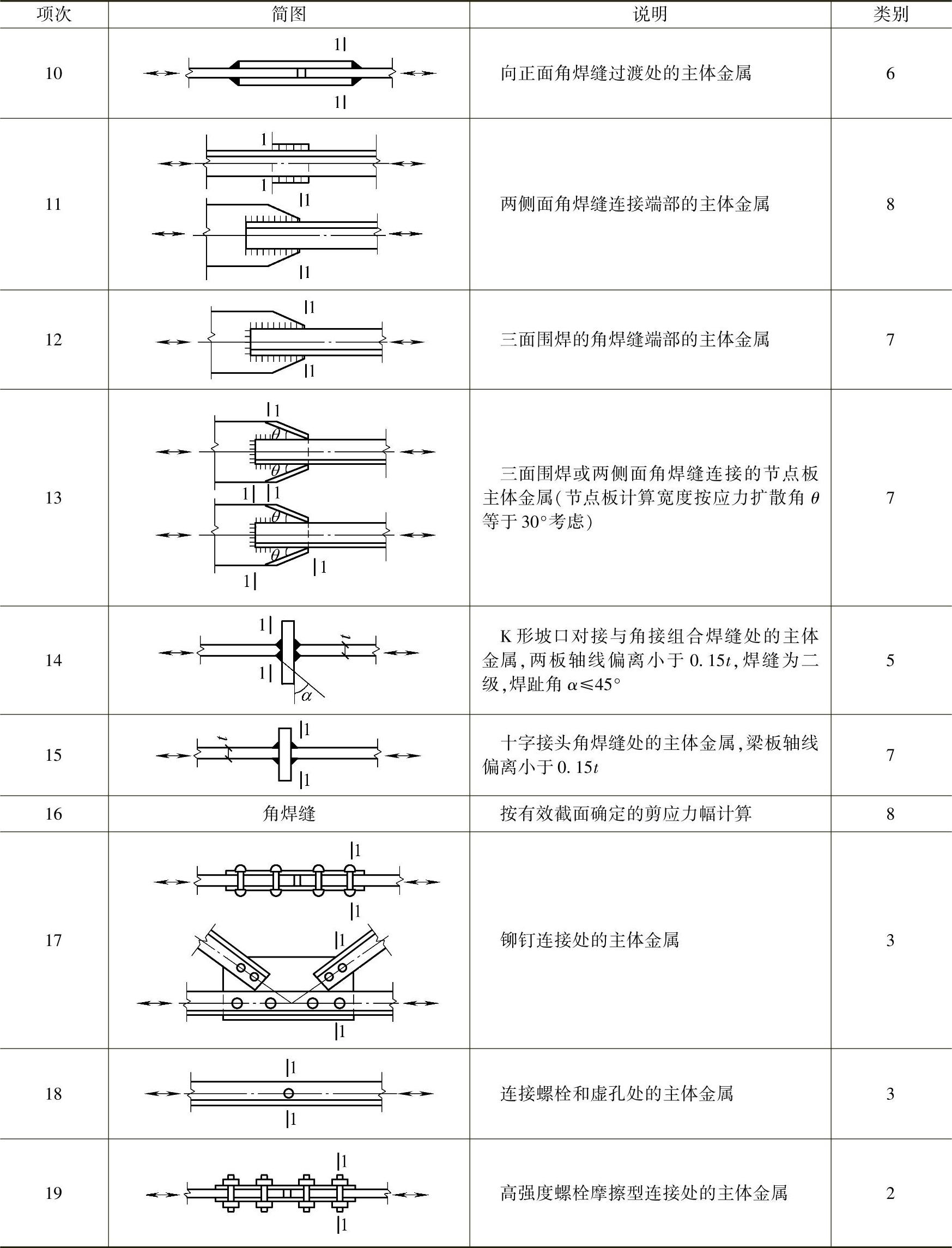

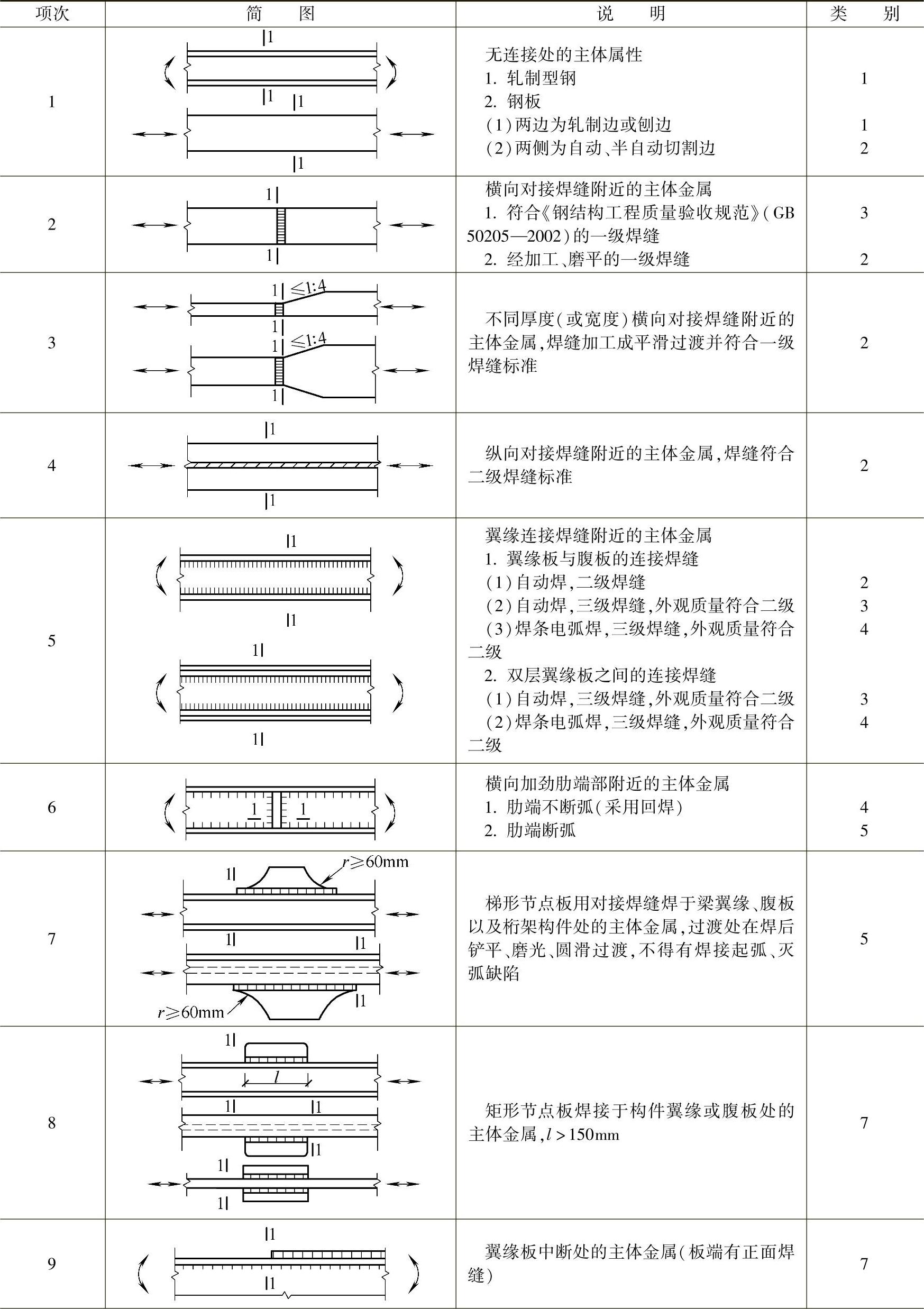

6-1 疲劳计算的构件和连接分类


(续)


注:1.所有对接焊缝均需焊透。所有焊缝的外形尺寸均应符合现行国家相关标准的规定。

2.角焊缝应符合《钢结构设计规范》(GB 50017—2003)第8.2.7和8.2.8条的要求。

3.第16项中的剪应力幅Δτ=τmax-τmin,其中τminτmax同方向时,取正值,与τmax反方向时,取负值。

4.第17、18项中的应力应以净截面面积计算,第19项应以毛截面面积计算。

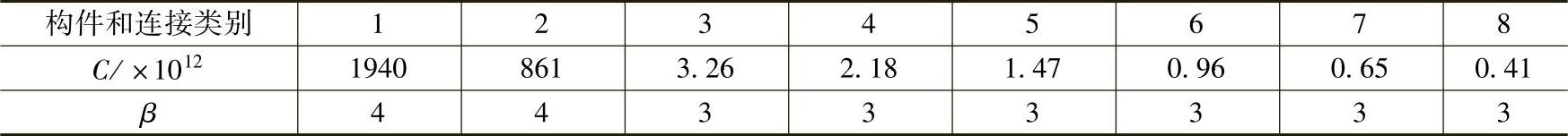

6-2 参数Cβ


2.变幅疲劳计算

常幅疲劳属于特殊的情况,在实际生产过程中,结构(如厂房吊车梁)所受荷载经常变化,其值通常小于计算荷载,称之为变幅荷载(或称随机荷载)。变幅疲劳的应力谱如图6-4所示。

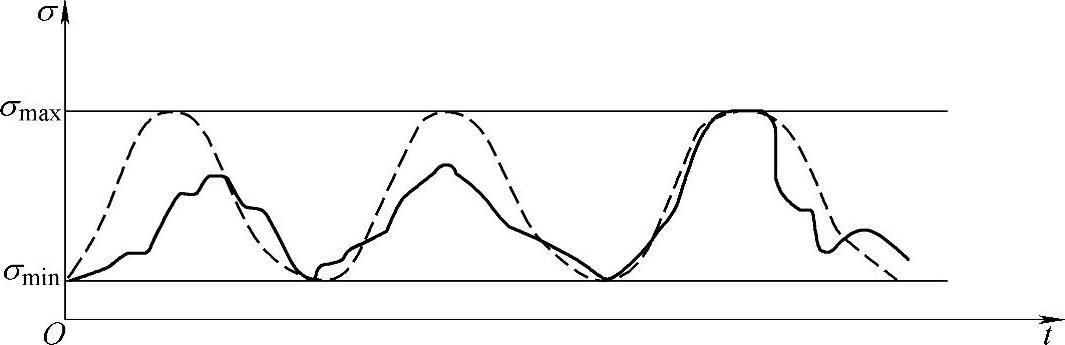

图6-4 变幅疲劳的应力谱

常幅疲劳的研究结果可以推广到变幅疲劳,但需引入累积损伤法则。目前通用的是Palmgren-Miner方法,简称Miner方法。

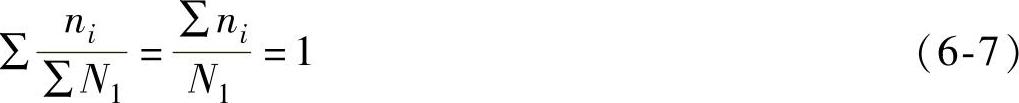

从设计应力谱可知应力幅水平Δσ1、Δσ2、…、Δσi、…及对应的循环次数n1n2、…、ni、…。再假设Δσ1、Δσ2、…、Δσi、…为常幅时,相对应的疲劳寿命是N1N2、…、Ni、…。Ni表示在常幅疲劳中Δσ循环作用N次后,构件或连接即产生破损。则在应力幅Δσ1。作用下的一次循环所引起的损伤为1/N1n1次循环为n1/N1。根据累积损伤法则,把总的损伤按照线性叠加进行计算,则得发生疲劳破坏的条件为


或写成


若认为变幅疲劳与同类常幅疲劳有相同的曲线,则任一级应力幅水平均有


设想由常幅Δσe作用∑ni次使同一结构也产生疲劳破坏,则有


式中 Δσe——等效应力幅。

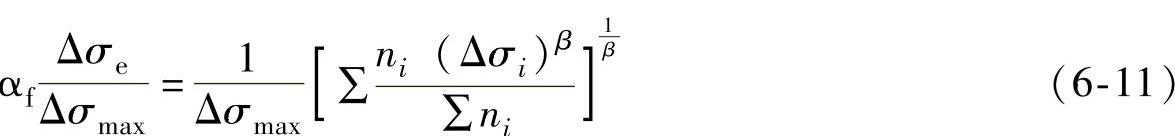

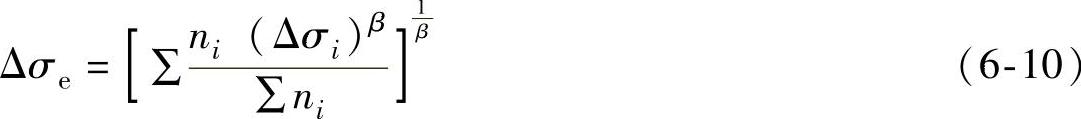

将式(6-8)和式(6-9)的N和∑ni值代入式(6-7)得


σefΔσmax,由此


式中 Δσmax——变幅疲劳中的最大应力幅;

αf——变幅荷载的欠载效应系数,《钢结构设计规范》(GB 50017—2003)给出以n=2×106次为基准的αf值。

所以,《钢结构设计规范》(GB 50017—2003)规定:重级工作制吊车梁和重级、中级工作制吊车桁架的疲劳可作为常幅疲劳,其计算式为

αfΔσ≤[Δσ]n=2×106 (6-12)

式中 [Δσ]n=2×106——循环次数n=2×106的允许应力幅;

αf——变幅荷载的欠载效应系数,对重级工作制硬钩吊车αf=1.0,重级工作制软钩吊车αf=0.8,中级工作制吊车αf=0.5。

采用允许应力幅法进行疲劳强度计算时,荷载应采用标准值,不考虑荷载分项系数和动力系数,而且应力按照弹性工作进行计算。此外,在应力循环中不出现拉应力的部位可不计算疲劳。
