填板连接计算方法详解

用填板连接而成的双角钢、双槽钢构件,可依据实腹式构件进行计算,但填板间的距离不应超过下列数值:受压构件,40;受拉构件,80ii为截面回转半径,应按以下规定采用:

1)若为双角钢或双槽钢截面,如图3-3a、b所示,则取一个角钢或一个槽钢与填板平行的形心轴的回转半径。

2)若为十字形截面,如图3-3c所示,则取一个角钢的最小回转半径。

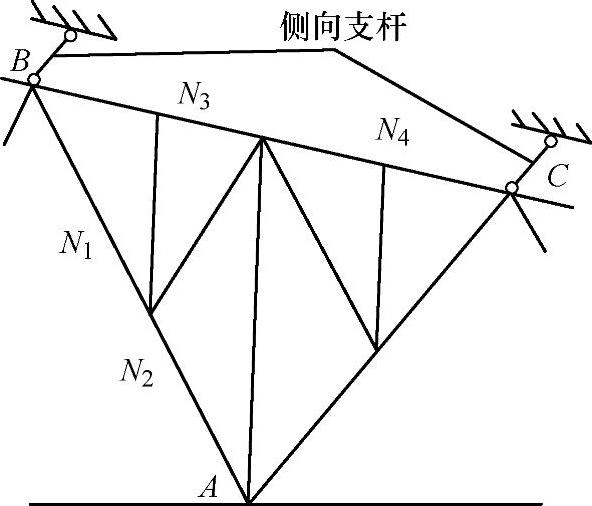

图3-2 屋架杆件结构(例3-1)

受压构件的两个侧向支承点之间的填板数不得小于两个。

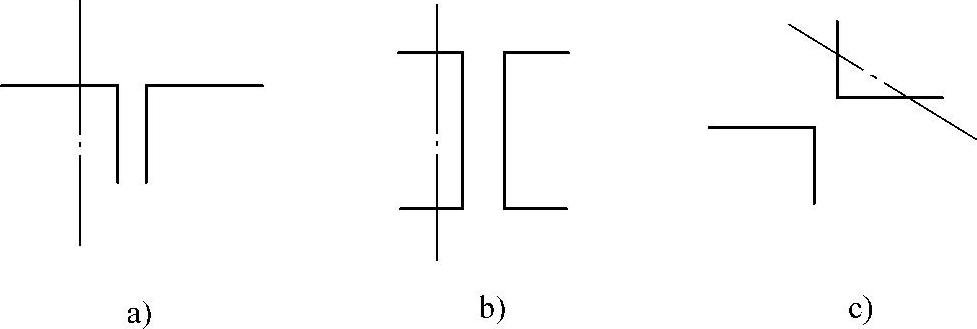

图3-3 计算截面回转半径时的轴线示意图

a)双角钢截面 b)双槽钢截面 c)十字形截面

例3-2 根据长度比选择支撑杆件,两屋架跨度28m,间距6m,布置下弦平面横向支撑,如图3-4所示。试按照最大长细比和构造要求选择支持杆件的截面。

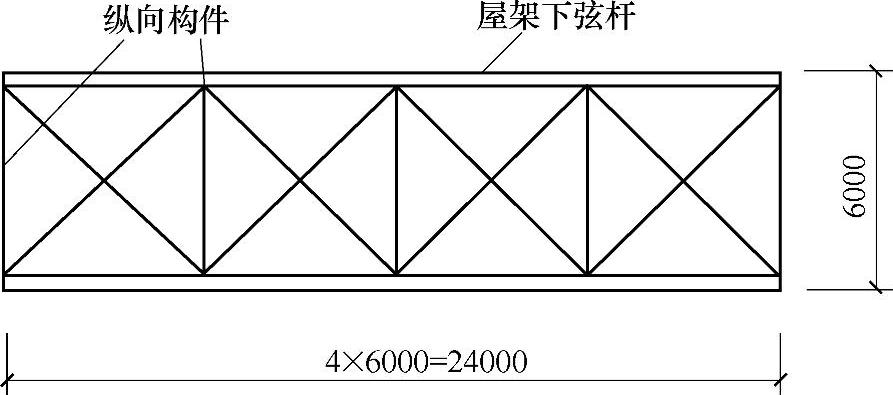

图3-4 屋架结构(例3-2)

屋架下弦平面的横向支撑桁架的弦杆也就是屋架的下弦杆,所以需选用的截面只包括交叉斜杆和纵向构件两种。交叉斜杆通常按受拉构件考虑,纵向构件则按压杆设计。

(1)交叉斜杆——单角钢截面 两杆在交叉点均不中断,一根杆件的角钢外伸肢向上,而另一根则向下,在交叉点处以填板使各角钢相连(填板厚度等于支撑桁架的节点板厚,一般取厚度为6~8mm),如图3-5a所示。(www.daowen.com)

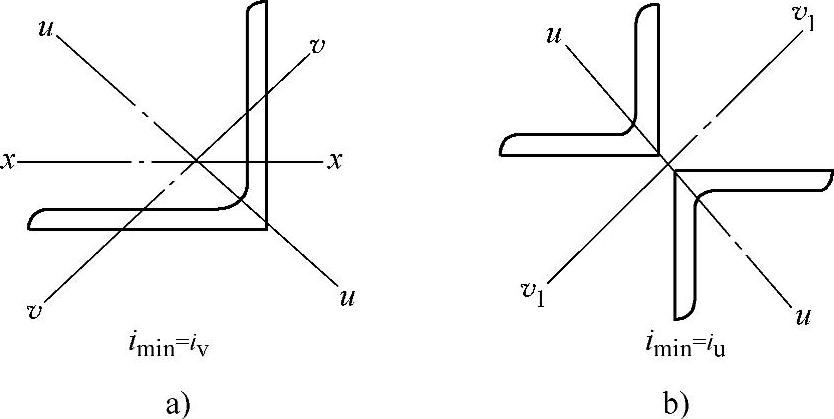

图3-5 截面属性(例3-2)

a)最小回转半径 b)双角钢十字截面


查表3-3得容许长细比[λ]=400

1)支撑平面内:l0=0.5l=0.5×8.485m=4.2425m


2)支撑平面外:l0=l=8.485m


选用978-7-111-48442-4-Chapter03-20.jpg9×8,ix=2.76cm,A=13.944cm2。截面由平面外的长细比条件控制。

(2)纵向构件——双角钢十字截面 如图3-5b所示,采用双角钢十字截面,l0=0.9l=0.9×6m=5.4m,查表3-2得容许长细比[λ]=200。


选用2978-7-111-48442-4-Chapter03-22.jpg90×8,A=27.89cm2imin=iu=3.48cm>2.7cm。
