任务导引

泄漏是机械设备常发生的故障之一。造成泄漏的主要原因是什么？有什么解决方法呢？

任务要求

（1）了解几种常用的密封方法；

（2）能够正确选用密封的种类；

（3）熟悉密封装置的功用及类型。

泄漏简介

任务实施

密封主要是为了阻止液体、气体工作介质或润滑剂泄漏，防止灰尘、水分进入润滑部位。使用时，应根据压力、速度、工作温度等工作条件，选择经济、合理的密封类型和结构。

对密封的基本要求是密封性好，安全可靠，寿命长，并应力求结构紧凑，系统简单，制造维修方便，成本低廉。大多数密封件是易损件，应保证互换性，实现标准化，系列化。密封件大部分都有相应的标准和规格，应尽量选用标准件。

根据被密封表面是否有相对运动，密封分为静密封和动密封。

1.静密封

静密封：两个相对静止不动的结合面之间的密封。

静密封主要有垫片密封、胶密封和直接接触密封三大类。根据工作压力，静密封又可分为中低压静密封和高压静密封。中低压静密封常用材质较软、宽度较宽的垫片密封，高压静密封常用材质较硬、接触宽度很窄的金属垫片。

静密封要求结合面平整、光洁，在螺栓固紧压力下贴紧而密封。结合面的间隙小于5μm，且需研磨加工。

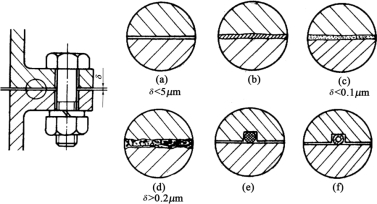

图5.3.1　静密封

图（a）—研磨面密封
图（b）、（c）—垫片密封
图（d）—密封胶密封
图（e）、（f）—O形圈密封

2.动密封

动密封：两个相对运动的结合面，保持一定间隙的密封。

密封方法可分三大类：接触式密封，非接触式密封和组合式密封。它们的密封型式、适用范围和性能可查阅相关资料。一般说来，接触式密封的密封性好，但受摩擦磨损限制，适用于密封面线速度较低的场合。非接触式密封的密封性较差，适用于较高速度的场合。

（1）接触式密封：利用各种密封圈或毡圈密封，仅适用于中、低速场合。(www.daowen.com)

接触式密封包括毡圈密封、橡胶密封等。由于密封件与轴或其他配合件直接接触，工作时产生摩擦磨损并使温度升高，所以适用于中、低速运转条件下轴承的密封。如图5.3.2和图5.3.3所示。

图5.3.2　毡圈密封

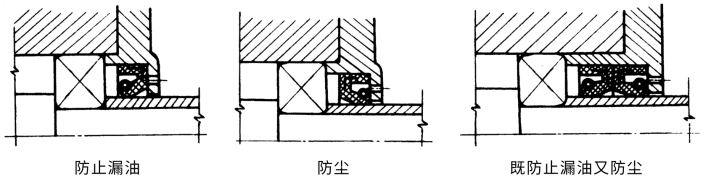

图5.3.3　橡胶密封

（2）非接触式密封：密封部位相互运动的结合面间不接触，可适用于运动速度较高的场合，主要有间隙密封、迷宫密封等，如图5.3.4和图5.3.5所示。

图5.3.4　间隙式密封

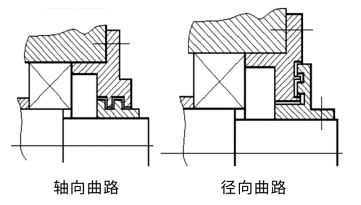

图5.3.5　迷宫式密封

迷宫式密封可用于油润滑和脂润滑的轴承中，防尘防漏油效果较好，密封可靠，无摩擦损失，基本上不受圆周速度的限制。但结构复杂，制造安装不便。

（3）组合式密封：是将几种密封结构组合在一起使用，可发挥两者的优点，使密封更为有效和可靠，如图5.3.6所示。

图5.3.6　组合式密封

3.O形密封圈简介

O形密封圈简介

任务拓展与反思

1.对密封的要求有哪些？

2.常用的密封有哪些类型？

3.根据被密封表面是否有相对运动，密封分为_________和_________。

4.常用的静密封主要类型有_________、_________和_________。
