任务导引

为避免机械设备零件的严重磨损，我们有什么办法呢？

任务要求

（1）了解润滑剂的种类、性能及选用；

（2）了解机械常用的润滑剂和润滑方法；

（3）掌握零部件的润滑方法。

任务实施

一、润滑的作用

（1）减小摩擦、磨损。润滑是在相对运动的两固体摩擦表面间，引入润滑剂（流体或固体等物质），将摩擦表面分开的方法。润滑剂能够牢固地吸附在机器零件的摩擦面上，形成一定厚度的润滑膜，它与摩擦表面的结合力很强，但其本身分子间的摩擦系数很小。润滑剂的介入，使两摩擦副之间的摩擦转变成润滑剂本身间的摩擦，从而达到减小摩擦、磨损的目的。

（2）降低温度。摩擦副在运动时会产生大量热量，而由于润滑油的热传导，把摩擦副所产生的热量通过流体带回到油箱内，促使物体表面的温度降低。

（3）防止锈蚀。润滑油、脂对金属无腐蚀作用，极性分子吸附在金属表面，能隔绝水分与潮湿空气和金属表面接触，起到防腐、防锈和保护金属表面的作用。

（4）冲洗、密封作用。摩擦副在运动时产生的磨损微粒或外来杂质，可利用润滑剂的流动把摩擦表面间的磨粒带走，防止物体磨损，以延长零件使用寿命。润滑油与润滑脂能深入各种间隙，弥补密封面的不平度，防止外来水分、杂质的侵入，起到密封作用。

（5）传递动力、减少振动。在传动中，由于液体的不可压缩性而成为一种良好的动力传递介质。摩擦副在工作时，两表面间会产生噪声与振动，由于液体有黏度，它把两表面隔开，使金属表面不直接接触，从而减少了振动。

二、润滑剂

常用的润滑剂按形态分有液体（润滑油）、半固体（润滑脂）、固体三种，其中润滑油和润滑脂应用广泛。如：润滑油有动植物油、矿物油、合成油；润滑脂指润滑油+稠化剂；固体润滑剂有石墨、二硫化钼、聚四氟乙烯等。

润滑油的性能主要由黏度来表示。黏度是润滑油运动时油液内部摩擦阻力大小的量度。黏度过大的润滑油不能流到配合间隙很小的两摩擦表面之间，不能起到润滑作用；若黏度过小，润滑油易从需润滑的部位挤出，同样起不到润滑作用。因此，机械所用润滑油的黏度必须适当。在选择润滑油时，应综合考虑承受的载荷、滑动速度、工作温度及摩擦表面状况等条件，一般可参考以下选用原则：

工作在压强大、冲击强及交变载荷等条件下，黏度值应高一些；转速高、压力小时，润滑油的黏度值应低一些；反之，黏度值应高一些；工作温度高时，黏度值应高一些；反之，黏度值可低一些；摩擦表面粗糙或未经跑合时，黏度值应高一些。

润滑脂的性能主要由针入度和滴点来表示。在选用润滑脂时，应综合考虑零件工作温度、抗水性、机械安定性等条件。承载要求高时，应选择针入度小的润滑脂；相对滑动速度大且温度高时，应选择针入度大的润滑脂。

三、油润滑

润滑方法有很多，按给油方式可分为间歇供油润滑和连续供油润滑。其中，间断供油润滑常用于低速、轻载或间歇工作等不重要场合。连续供油润滑多用于高速、重载等重要场合。常用的连续供油润滑方法有滴油润滑、飞溅润滑和压力油润滑等。

1.滴油润滑

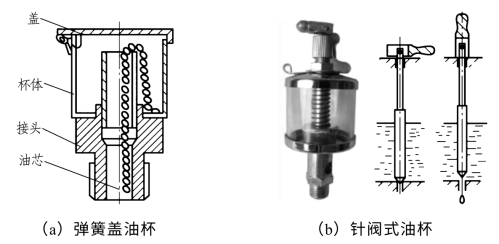

滴油润滑需要采用弹簧盖油杯或针阀式油杯，如图5.2.1所示。弹簧盖油杯利用毛细管的虹吸作用将润滑油连续送到零件工作表面，但无法改变送油量；针阀式油杯可通过调节螺母改变供油量，且可通过上部的手柄控制润滑油的通断。

图5.2.1　滴油润滑装置

2.飞溅润滑

飞溅润滑靠浸泡在油池中的零件本身，使之飞溅在摩擦表面上，如图5.2.2所示。在闭式箱体中的滚动轴承、齿轮传动、蜗杆传动、链传动、凸轮等中广泛应用的一种循环润滑方式。为考虑搅拌功率损失和润滑的有效性，零件的浸泡深度有一定限制。浸在油池中的机件的速度过高，则搅拌功率损失过大，油的氧化严重；但速度也不易过低，否则影响润滑效果。

图5.2.2　飞溅（油池）润滑

3.油环润滑

油环润滑是依靠附装在轴上的甩油环将油搅动，甩到零件表面上，如图5.2.3所示。

(www.daowen.com)

图5.2.3　油环润滑

4.压力油润滑

压力油润滑利用油泵将润滑油强制送入设备进行润滑，润滑油经过零件流回油箱，可以重复使用，如图5.2.4所示。压力油润滑可调整供油量，并能对轴承上某点实现集中润滑，故适用于高速、重载、振动和交变载荷等工作条件下的轴承。

图5.2.4　压力油润滑

5.油雾润滑

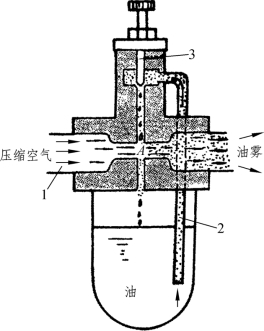

如图5.2.5所示，油雾润滑装置由喷管、吸管和油量调节器等组成。

图5.2.5　油雾润滑装置

四、脂润滑

油脂润滑常用于运转速度较低的场合，将润滑脂涂抹于需润滑的零件上。优点是润滑脂黏度大，不易流失，承载能力高，便于密封和维护，一次填充可运转润滑脂，还可以用于简单的密封。但其性能不如润滑油稳定，内摩擦系数大，冷却作用差。

采用脂润滑只能是间歇供油，将润滑脂贮存在黄油杯中，定期旋转杯盖，可将润滑脂压送到轴承中，也可用黄油枪向轴承中补充润滑油，如图5.2.6所示。

图5.2.6　油脂润滑

五、固体润滑

用固体粉末代替润滑油膜的润滑，适用于速度很低、载荷特重或温度很高、很低的特殊条件及不允许有油、脂污染的场合。常用的固体润滑剂：石墨、二硫化钨、二硫化钼、聚四氟乙烯等。

六、润滑应用举例

1.链传动润滑

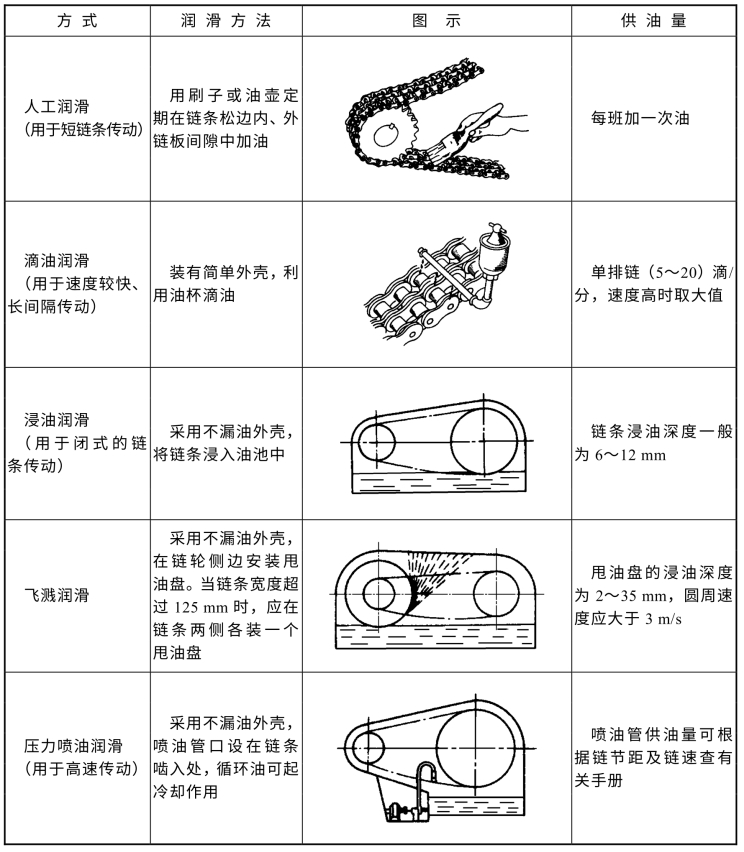

表5.2.1　链传动润滑

2.齿轮传动的润滑

轮齿啮合时，由于齿面间存在相对滑动而发生摩擦磨损，这将增加损耗，降低效率。故在齿轮传动中润滑是非常必要的。齿轮传动大多采用润滑油进行润滑。润滑方式主要有浸油润滑、喷油润滑、人工润滑等。

视频：轴承密封润滑

流体润滑原理

任务拓展与反思

1.简述润滑的类型、特点及应用？

2.机械设备润滑主要作用有___________________________。

3.常用的润滑剂按形态分为_________、_________、_________三种。

4.常用的连续供油润滑方法有_________、_________、_________、_________和_________等。
