任务导引

机械设备的驱动装置一般指电动机、柴油机、蒸汽机等，或是齿轮箱；被驱动装置常见的有水泵、空压机、鼓风机、轮毂、齿轮箱等。那连接驱动装置和被驱动装置的部件是什么？

任务要求

了解联轴器的种类、结构及应用场合。

图4.1.1

任务实施

一、联轴器概述

联轴器是机械传动中的常用部件。它的功用是联接两轴，使其一起转动并传递转矩，有时也做安全装置。用联轴器联接的两轴在机器工作时不能分离，只有当机器停止运转后，用拆卸的方法才能将他们分开。

由于制造及安装误差、承载后零件的变形、轴承磨损、回转零件不平衡以及温度变化等影响，联轴器所连接的两轴的轴线往往存在着某种程度的相对位移与偏斜，如图4.1.2所示。

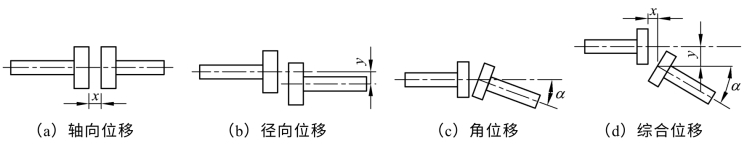

图4.1.2　联轴器所连接两轴的偏移形式

二、联轴器类型

联轴器的种类很多，按是否含弹性元件可分为刚性联轴器和挠性联轴器。刚性联轴器由刚性传力件组成，又可分为固定式和可移式两类。固定式刚性联轴器不能补偿两轴的相对位移；可移式刚性联轴器能补偿两轴的相对位移。挠性联轴器包含有弹性元件，不仅能补偿两轴的相对位移，还具有吸收振动和缓和冲击的能力。

1.刚性联轴器

刚性联轴器，即将两根设备轴以刚性的方式来连接，起到传递动力的作用。刚性联轴器具有较高的传动精度（能同步传动），但不具备保护后继设备的功能。典型产品：凸缘联轴器、套筒联轴器，详见表4.1.1。(www.daowen.com)

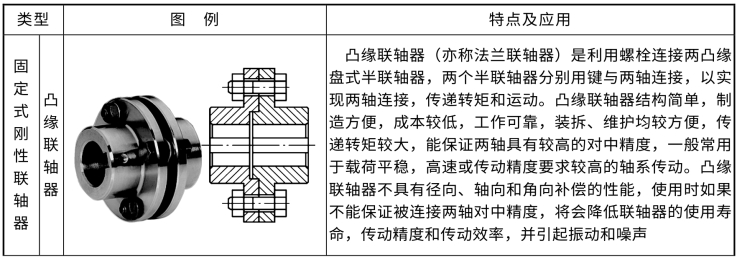

表4.1.1　常见刚性联轴器

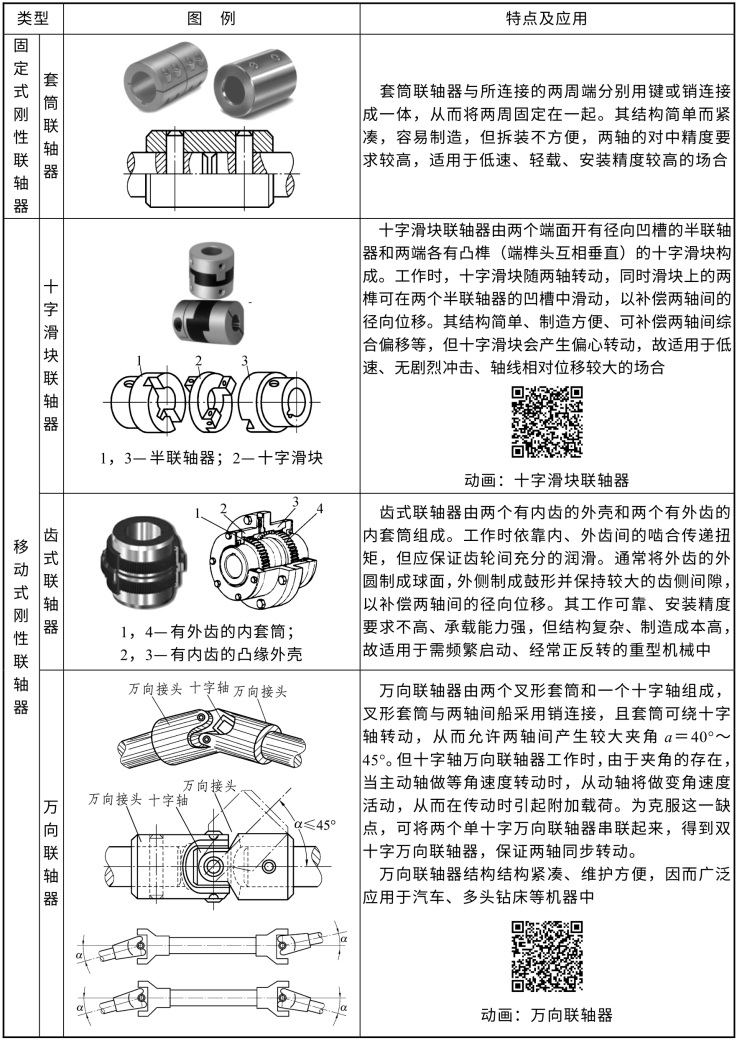

续表

2.挠性联轴器

挠性联轴器不仅能够传递动力，其中的挠性部件还能够有效容忍和补偿轴间的偏差，部分挠性联轴器还能有效缓解设备震动。因此虽然部分联轴器不能完全同步传动，但挠性联轴器的最大好处在于能够保护后继设备，延长设备的使用寿命，见表4.1.2。

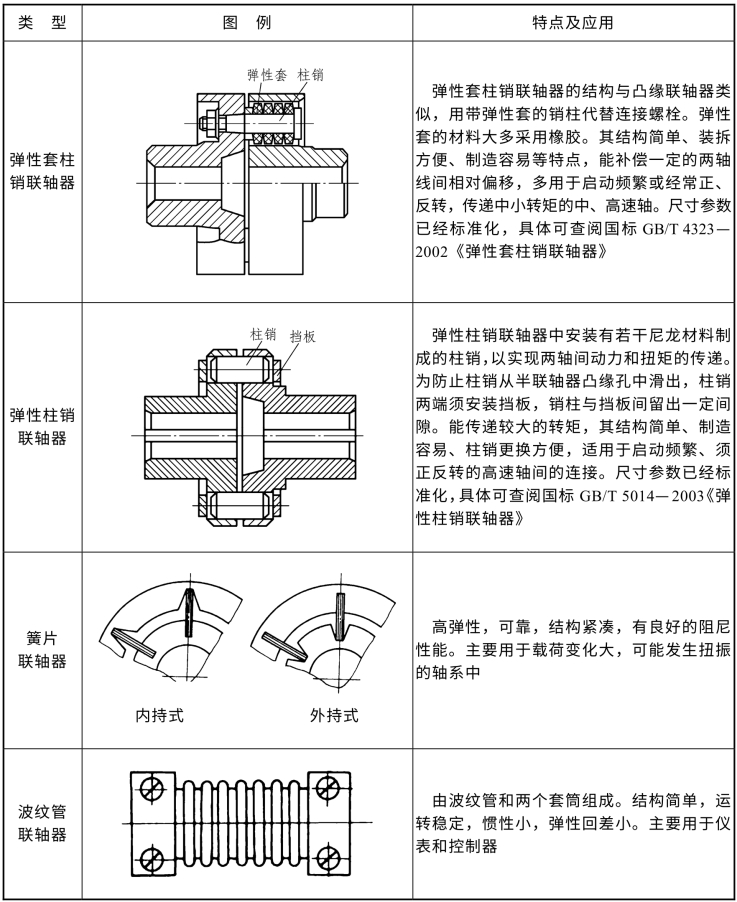

表4.1.2　常见挠性联轴器

三、新型联轴器简介

任务拓展与反思

1.联轴器的功用是_________。

动画：蛇形弹簧联轴器

2.机器在运转时，两轴_________，只有再机器停止运转后，并经过_________才能把两轴分离。

3.联轴器根据结构特点，可分为_________和_________两大类。

4.简述常用联轴器的结构特点及应用。
