任务导引
气压传动与控制技术,是生产过程自动化和机械化的最有效手段之一,具有高速高效、清洁安全、低成本、易维护等优点,被广泛应用于轻工机械领域,在食品包装及生产过程中也正在发挥越来越重要的作用。
任务要求
识记气压传动的组成,理解气压传动的工作原理,能识别气压传动中的各部件名称,能看懂气压系统结构图。
任务实施
一、气压传动的基本原理
气压传动是以压缩空气为工作介质进行能量传递和信号传递的一门技术。气压传动的工作原理是利用空压机把电动机或其他原动机械输出的机械能转换成空气的压力能,然后在控制元件的作用下通过执行元件把压力能转换为直线运动或回转运动形式的机械能,从而完成各种动作,并对外做功。
二、气压传动系统的组成
气压传动系统一般由气源装置、控制元件、执行元件和辅件元件组成。
1.气源装置
气源装置是获得压缩空气的装置。其主体部分是空气压缩机,它将原动机供给的机械能转变为气体的压力能。

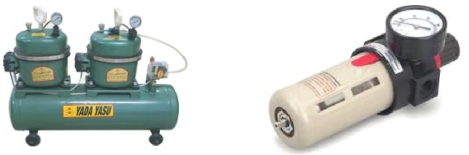

图3.8.1 气源处理器
2.控制装置
控制元件用来控制压缩空气的压力、流量和流动方向,以便使执行机构完成预定的工作循环。它包括各种压力控制阀、流量控制阀和方向控制阀等。
图3.8.2 直动式调压阀
图3.8.3 柔性节流阀(流量控制阀)

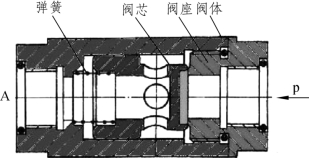

图3.8.4 单向阀(方向控制阀)
3.执行元件
执行元件是将气体的压力能转换成机械能的一种能量转换装置。它包括实现直线往复运动的汽缸和实现连续回转运动或摆动的汽马达或摆动马达等。
(www.daowen.com)
图3.8.5 气缸
4.辅助元件
辅助元件是保证压缩空气的净化、元件的润滑、元件间的连接及消声等所必需的元件。它包括过滤器、油雾器、管接头及消声器等。
图3.8.6 过滤器
图3.8.7 气压表
三、气压传动的特点

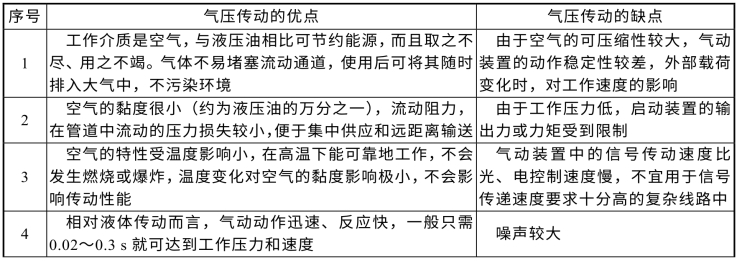

表3.8.1 气压传动的优缺点

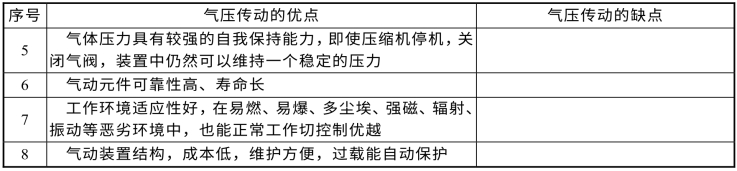

续表
四、应 用
气动设备应用较为广泛,如气动压力机、气动离心机、密封试验仪、自动装配线等。

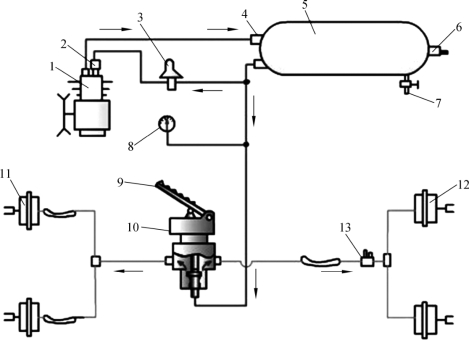

图3.8.8

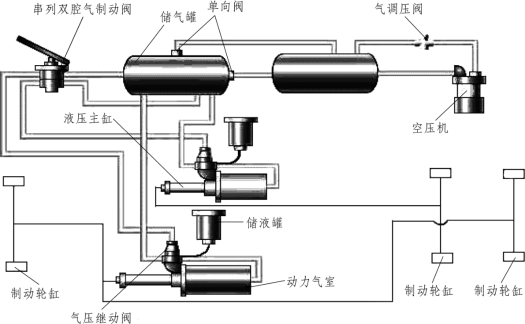

图3.8.9 气顶液制动系统示意图
任务拓展与反思
1.气动扳手就是气压传动中的执行元件,气动扳手在自动装配线上、汽车维修方面应用十分广泛,请走访4S店了解气动扳手的俗称。
*2.气压传动仿真。

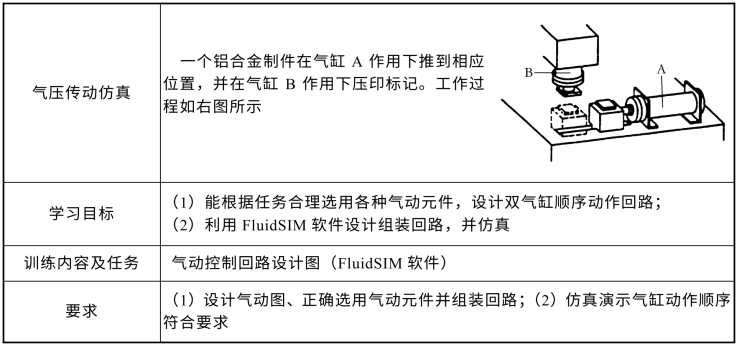

表3.8.2 气压传动仿真
