半导体桥(SCB)换能元是利用半导体作为换能材料的换能元,主要由半导体桥、电极和基体构成,其中半导体桥分为桥膜和衬底。按照桥膜的半导体材料可分为掺杂磷的N型多晶硅和掺杂硼的P型多晶硅两种[6],按照桥膜形状可分为双V形和H形两种,如图3.15所示。衬底主要有蓝宝石上外延硅(SOS)和硅片上外延多晶硅(POLY)两种,另外在衬底上还镀有金属膜,通过金丝或铝丝与电极相连,其结构如图3.16所示。

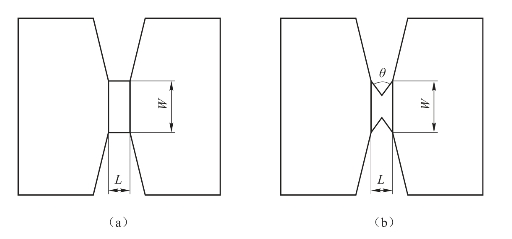

图3.15 SCB桥膜结构示意图

(a)H形桥膜;(b)双V形桥膜

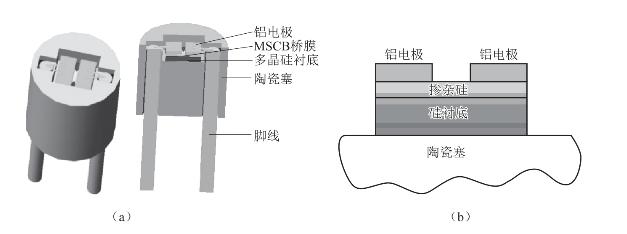

图3.16 SCB换能元结构示意图

(a)SCB换能元立体结构示意图;(b)SCB换能元主视图

具体的加工工艺如图3.17所示。SOS型半导体桥的加工工艺步骤如下:(www.daowen.com)

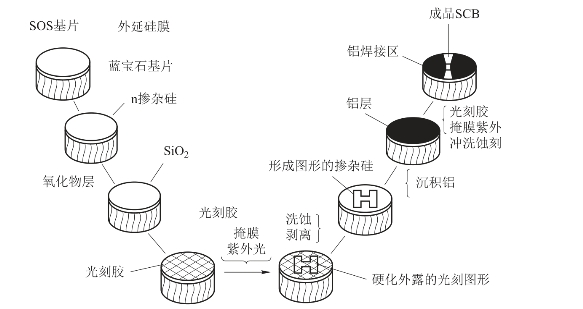

图3.17 SCB加工工艺流程

(1) 用三氯化磷扩散的磷将硅掺杂至所需浓度(1019~1020/cm3个磷原子)。

(2) 用计算机控制掩膜和光刻工艺形成所需要的硅图形。

(3) 将铝淀积在全部有图形的表面上,再用计算机控制掩膜和光刻工艺限定焊接区。

(4) 将加工好的基片划线分割成芯片成品。

其中,掺杂厚度一般为1~4 μm,最佳厚度为2 μm,硅基片为0.022 in[1],硅图形决定桥的宽度w,铝电极之间的距离决定桥的长度l,用真空蒸发淀积铝层的厚度d≈1 μm。一个基片可以制造数百个SCB芯片。POLY型的制作工艺与SOS型类似,区别是基片改用硅片,而掺杂层是多晶硅。
