恒流源的实质是利用器件对电流进行反馈，动态调节设备的供电状态，从而使电流趋于恒定。只要能够得到电流，就可以有效形成反馈，从而建立恒流源。

能够进行电流反馈的器件还有电流互感器，或者利用霍尔元件对电流回路上某些器件的磁场进行反馈，也可以利用回路上的发光器件（如光电耦合器、发光管等）进行反馈。这些方式都能够构成有效的恒流源，而且更适合大电流等特殊场合。

1. 用稳压源和电阻构成的恒流源

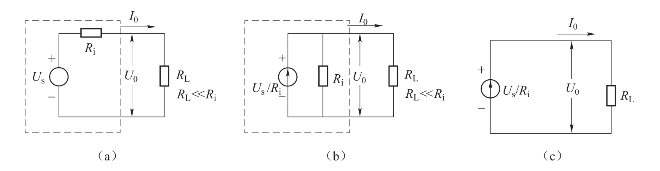

用一个稳压源和一个电阻可以构成最简单的实用恒流源，如图2.5所示。其中Us为电池或电子稳压器的输出电压。若串联电阻Ri的阻值远大于负载RL的阻值，则虚线框内的电路可作为一个实际恒流源，其中Ri看作该恒流源的内阻。

图2.5　用稳压源和电阻构成的恒流源(www.daowen.com)

当要求恒流值稍大，负载电阻变化范围较宽，且恒流精度更高时，这种简单方法就失去了其实用价值。

2. 用恒流器件构成的恒流源

用一个稳定的或非稳定的直流电压器和一个硅恒流二极管就可构成一个结构简单、性能良好的恒流源，如图 2.6所示。和第一种方法不同，这里的供电电源可以是未经稳定的直流电压器，允许输入电压在较大的范围内变化。该恒流源的输出电流等于恒流二极管的恒定电流源，即I0 = IH =5 mA。当负载电阻RL在0～1 kΩ范围内变化时，恒流精度可达到0.4%，而这时所用的供电电压仅需25 V。此类恒流源电路简单，使用方便，而且性能也相当好。

图2.6　用恒流二极管构成的恒流源
