一套完整的结构施工图应该包括:

（1）结构设计说明。

（2）基础平面布置图及详图。

（3）楼面结构平面布置图及节点详图。

（4）屋面结构平面布置图及详图。

（5）梁、板、柱等构件详图。

（6）楼梯结构详图。

（7）其他构件详图。

结构模型如图10-12所示。

（一）结构设计说明

主要说明施工图的设计依据，合理使用年限，施工要求等。

图10-10　墙身详图

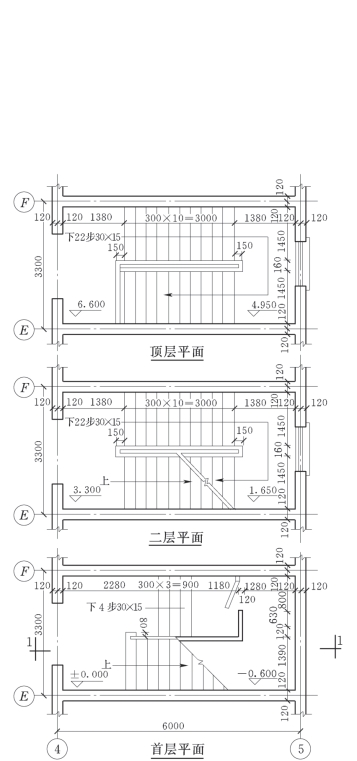

图10-11　楼梯平面详图

（二）基础结构图

1.基础平面布置图

假想用一水平剖切平面沿建筑物底层地面将整栋建筑物剖开，移去截面以上的建筑物和基础回填土后，做水平投影，就得到基础平面图。表示基础的平面布置及墙柱与轴线的关系。如图10-13和图10-14所示。

2.基础详图

一般是用较大的比例绘制，以便详细表示基础的断面形状、尺寸、与轴线的关系、基础底标高、材料及其他构造做法。如图10-15所示。

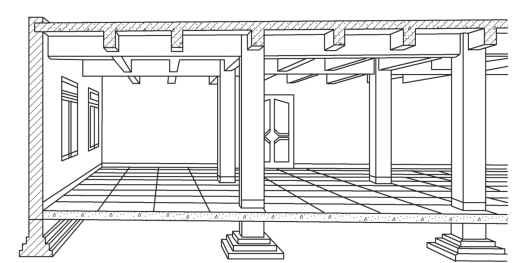

图10-12　结构模型

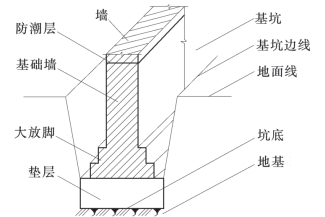

图10-13　基础模型

（三）楼层楼面结构平面结构布置图

1.预制装配式楼层结构布置图

预制装配式楼盖结构图主要表示预制梁、板及其他构件的位置、数量及连接方法。其内容一般包括结构平面布置图、节点详图、构件统计表及文字说明。

符号:3Y—KB3952

其中 3——数量（3块）；

Y——KB—应力多孔板；

39——楼板的长度为3900mm；

5——板宽为500mm；(www.daowen.com)

2——荷载等级是2级板。

符号:GLA4101

其中 GL——过梁的代号；

A（B）——截面代号（A为矩形，B为L形）；

4——墙厚代号（4为240mm墙，7为370mm墙）；

10——洞口宽度为1000mm；

1——构件能承受的荷载为1级。

2.现浇整体楼盖板布置图

整体式楼盖板是由板、次梁、主梁三者整体现浇在一起形成。一般直接画出构件的轮廓线表示三者的平面布置及与墙柱的关系。如图10-16所示。

（四）钢筋混凝土构件详图

钢筋混凝土构件详图是加工制作钢筋、浇筑混凝土的依据。包括模板图、配筋图、钢筋表、文字说明。

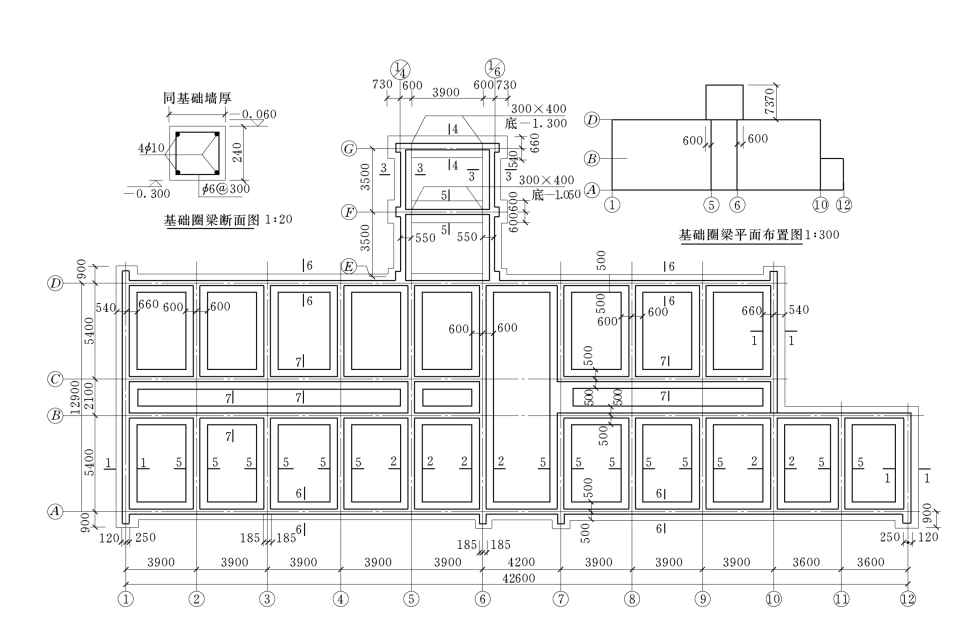

图1 0-14　基础平面图

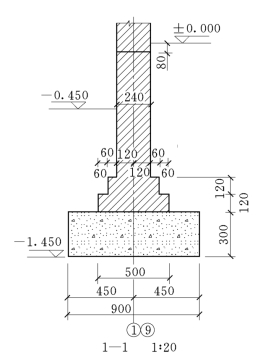

图10-15　基础剖面详图

1.模板

模板是为浇筑混凝土绘制的。主要表示构件的长、宽、高尺寸和预埋件的位置、数量。模板的轮廓用细实线表示。

2.配筋图

钢筋用粗实线绘制，并对不同形状、规格的钢筋进行编号。如图10-18所示。

钢筋的分类:钢筋混凝土构件中的钢筋，有的是由于受力需要而配置的，有的则是因为构造要求而安放的，这些钢筋的形式和作用各不相同，一般有以下几类（图10-17）。

（1）受力钢筋。在构件中主要起受力作用，可分为直筋和弯筋两种。

（2）箍筋。主要承受一部分剪力，并固定受力筋的位置。（3）架立钢筋。用于固定钢筋的位置，并将纵向受力钢筋和箍筋连成钢筋骨架。

（4）分布钢筋。用于混凝土板内，与板的受力筋垂直布置，其作用是将板承受的荷载均匀传递给受力钢筋，并固定受力钢筋的位置。

（5）构造钢筋。由于构件的构造要求和施工安装需要而设置的钢筋，如吊筋、预埋锚固筋等。

3.符号含义

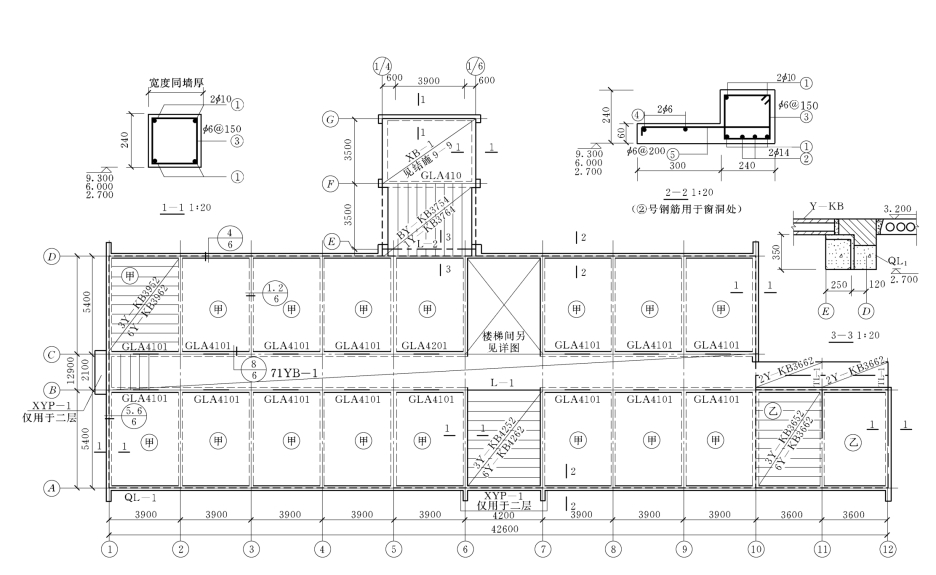

图1 0-16　结构平面布置图

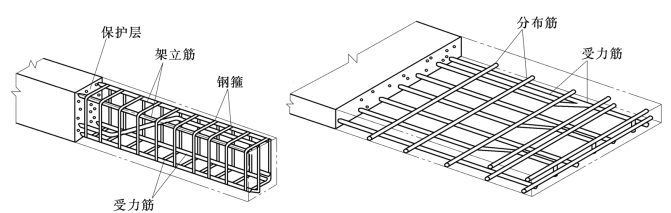

图10-17　构件配筋模型

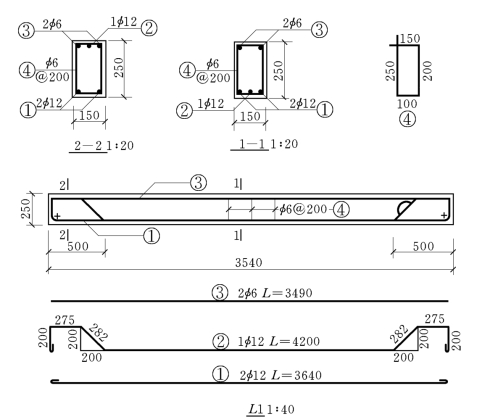

图10-18　构件配筋图
