待研系统接线图如图8-14所示。发电机额定容量为300MVA，系统频率为60Hz，机组轴系采用多质量块模型，其参数与IEEE次同步第一标准模型的发电机参数相同^[3]。VSC-HVDC的额定容量为300MVA，直流电压为150kV。VSC1采用定有功和无功功率控制，VSC2采用定直流电压和定无功功率控制。VSC2相连的交流系统用戴维南电路等效，其中线电压有效值设置为220kV。

仿真过程中，发电机出力为0.45pu，功率因数为0.92；VSC1的有功、无功功率和直流电压设定值分别为0.2pu、0pu和1pu。

为了验证VSC-HVDC在不配置SSDC时，其自身对SSO的阻尼作用，采用时域仿真方法对比分析VSC-HVDC投入和VSC-HVDC切除两种情况下，轴系发散的快慢程度。

仿真运行2s后，在图8-14发电机出口处设置单相接地故障。

(www.daowen.com)

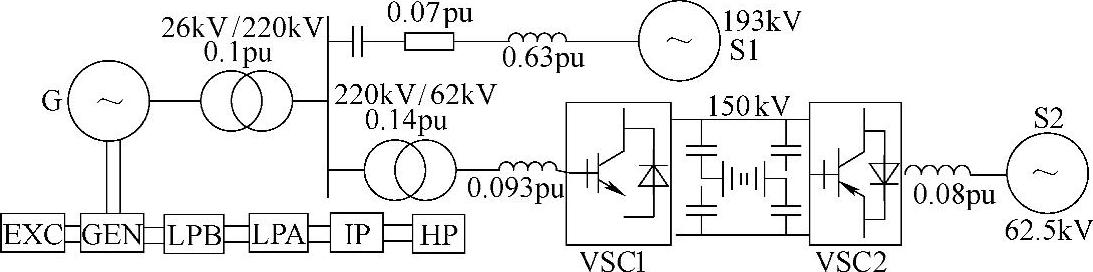

图8-14 VSC-HVDC系统模型

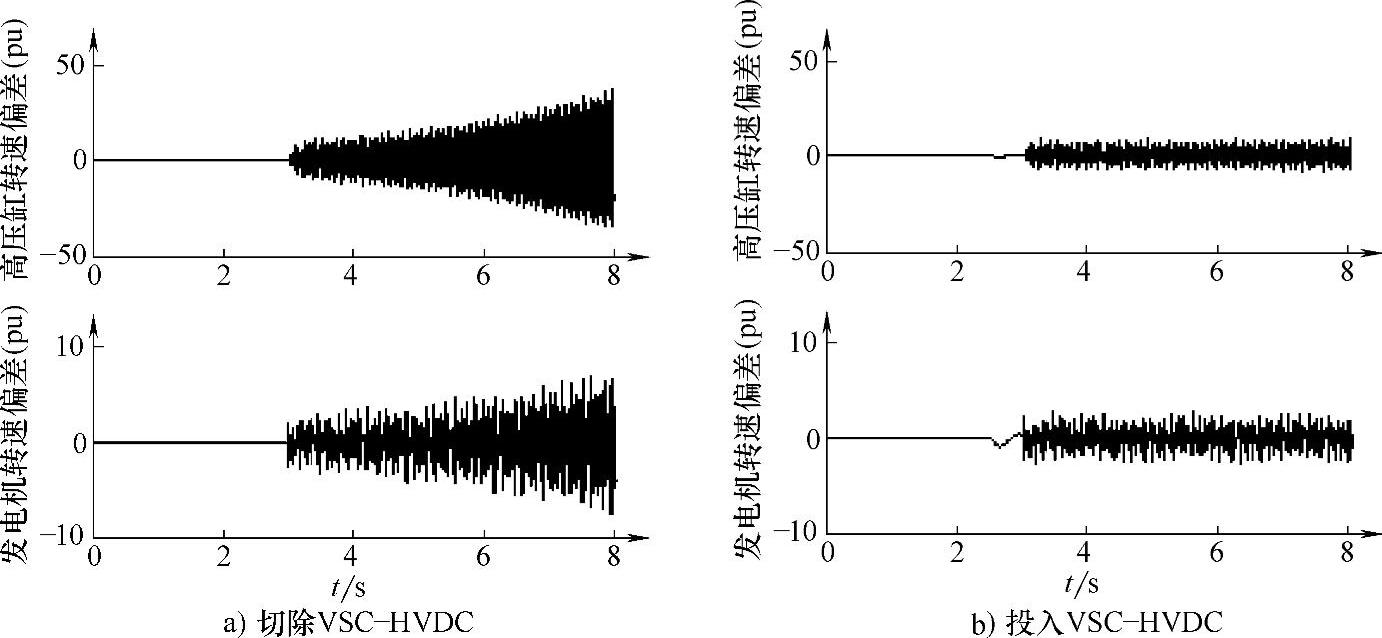

图8-15 断开和投入VSC-HVDC质量块的转速偏差

图8-15为两种情况下，高压缸和中压缸的轴系角速度曲线。可以看出，不投入VSC-HVDC时，轴系角速度发散失稳；投入VSC-HVDC后，虽然轴系的发散速度变慢，但振荡并没有得到有效抑制。因此，没有配置SSDC的VSC-HVDC投入后能在一定程度上缓解SSO，而无法从根本上抑制SSO。
