通风机的消声装置优化方案

更新时间:2025-01-03 理论教育 版权反馈
【摘要】:叶片少的径流式通风机,旋转噪声的基频经常出现在这个频率范围内。同时,这些振动引起很高的噪声辐射。对于双吸式离心通风机,排列在两侧的叶片应当交错开来,这是因为180°相位滞后使基本旋转噪声几乎完全消失。这个方面的问题通过改变各种不同通风机的叶轮得到证实。最大节拍时的最大噪声强度比单台通风机的噪声强度约高6dB。轴流通风机中,导叶离叶轮的距离,对噪声也有相同的影响。图11-52 离心通风机中,响度与蜗舌距离的函数关系

机壳和管道布置的结构措施,在机壳和管道的结构中,为了防止机壳和管道中过度的振动,从而不致产生过度的噪声,必须考虑振动和噪声方面的问题。我们必须知道基频占有最大能量比例的可能的主要干涉频率。因此,为了防止引起空间共振,机壳直径、机壳宽度以及风道尺寸不应该等于λ/2或其倍数。平钢板的固有弯曲振动的固有效率大部分在100r/s左右的范围内。叶片少的径流式通风机,旋转噪声的基频经常出现在这个频率范围内。曾经有过这种现象:风道壁平面被激起强烈的振动,使焊缝爆裂。同时,这些振动引起很高的噪声辐射。借助于网眼很密的强固的加强板,薄板的固有频率可以上升到很高。因此,管路长时,比较简单的办法是用叶片数较多的叶轮代替叶片数少的叶轮。对于双吸式离心通风机,排列在两侧的叶片应当交错开来,这是因为180°相位滞后使基本旋转噪声几乎完全消失。这个方面的问题通过改变各种不同通风机的叶轮得到证实。

如果两台相同的通风机平行运转,由于驱动电动机转差率稍有不同,旋转噪声产生节拍。最大节拍时的最大噪声强度比单台通风机的噪声强度约高6dB。节拍最大时,声压为其两倍,等于4倍声功率的辐射量,即增高6dB。为了消除扰动节拍,应当改变转速和叶片数目。

很多情况下,用圆形管道有利,因为用圆形管道时振动以及振动产生的噪声辐射量较小。但是,空调和通风设备管路中,则优先考虑矩形管道。管道壁的振动消耗声能,在长管道中,由于这种能量消耗,特别对于低频率产生相当大的吸声作用。

在离心通风机中,蜗舌离通风机叶轮的距离对声强影响相当大。图11-52示出这种影响的实例。轴流通风机中,导叶离叶轮的距离,对噪声也有相同的影响。(www.daowen.com)

机翼形叶片或其他中空叶片应当用木质纤维或细颗粒干燥沙子装实填满,并密封住。

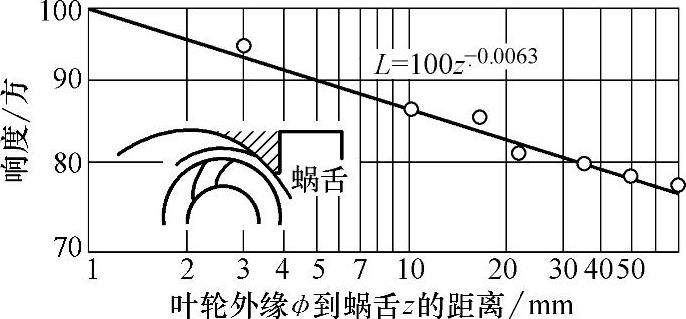

图11-52 离心通风机中,响度与蜗舌距离的函数关系
