如何利用用人台表达建筑设计图案

以上得知,立裁人台不但适合专业技术人员掌握三维空间立体造型,也适合初学者用作款式图绘制的辅助工具(图5-4)。用立裁人台表达款式图的方法,是画出立裁人台的平面结构图,在上面提取特征部位,构建人体外形,从这一逼真的外形上了解款式图的制图参照物。在绘制虚拟人台时,如果遇到人台局部不能满足需要的情况,可以做适当的补正,从而达到理想的人体状态(图5-5)。

在体形上,男性、女性具有不同的外部特征,他们的差别主要体现在躯干部,女性躯干是X形,男性躯干呈倒梯形。以基础站立姿势为准,一般女性的基本特征是脖子细而显长,颈项平坦,肩膀低、斜、圆、窄,胸廓较窄,胸部乳房隆起,胯部较宽,腰部较高,腰部以上和腰部以下大约等长,躯干表面圆润,大腿肌肉圆润丰满,小腿肚小,轮廓平滑。相比而言,男性脖子粗而显短,肩部高、平、方、宽,胸部肌肉发达、宽厚,胯部较窄,腰部以上较腰部以下长,骨骼、肌肉较显露,大腿肌肉起伏明显,小腿肚大,轮廓分明。

掌握了男女体形差异,就可以此作为绘制虚拟人台的核心要素。女体需体现高挑、修长、丰胸、细腰、凸臀等显著特点,所以绘制时要注意使用曲线来润色。曲线利于表现人体的肌肉和丰满感,若把人体画成完全的直线,会呈现僵硬生板的感觉。例如,由于女性胸部的结构特征,绘制躯干部位时根据上体和下体的X形的形态,应在胸部和胯部有些弧度变化。

(www.daowen.com)

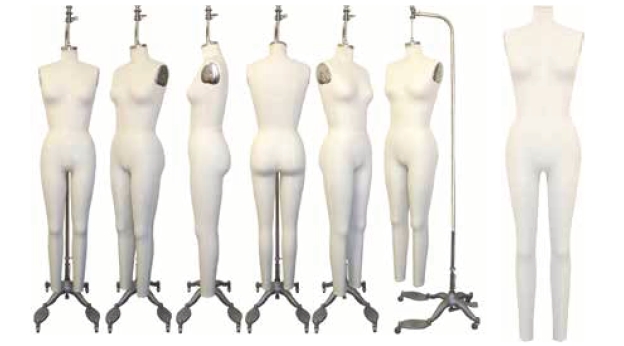

图5-4 选取多版型的全身人台

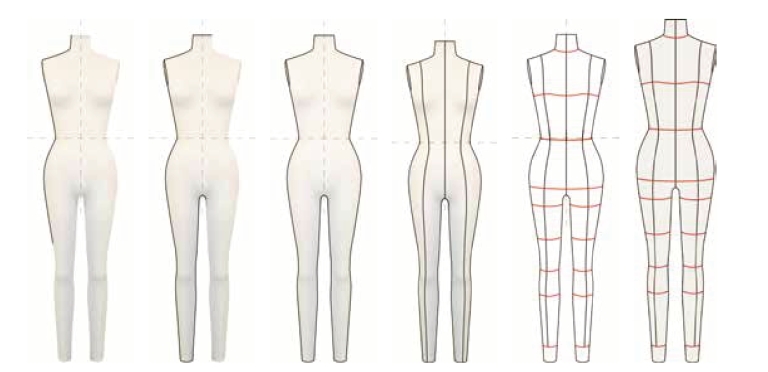

图5-5 用虚拟人台表达款式图所需的基础女体形

基于男人体基本特征,在绘制虚拟人台时侧重简短有力的线条,将比例图画得线条均匀、整齐干净。在绘制时,要把握住男人体的关键特征,如男性的颈部曲线呈梯形结构,脖根处比较宽厚;手臂与身体呈30°角。这些位置的线条,决定了服装款式造型是否合理(图5-6)。
