图1-1　服装款式图-1

图1-2　服装款式图-2

服装生产大致由八个单元组成：服装设计，纸样设计，生产准备，裁剪工艺，缝制工艺，熨烫工艺，成衣品质控制，后处理。其中采用到绘图作业的是服装设计和纸样设计两个单元，按照流程会经历四个绘图过程：服装草图、服装效果图、服装款式图、纸样。

服装款式图是一种工具图，为整个服装行业提供了一个通用的、可视化的交流方法：它在设计研发中对服装效果图进行细化和补充，使之符合技术要求；在生产加工中作为版师和缝纫工的看图依据，用于指导生产与制作；在包装、销售、展示方面起着样图、规范指导的作用；在流行趋势和缝制时尚中成为最常用、最有效的设计表达方式。(www.daowen.com)

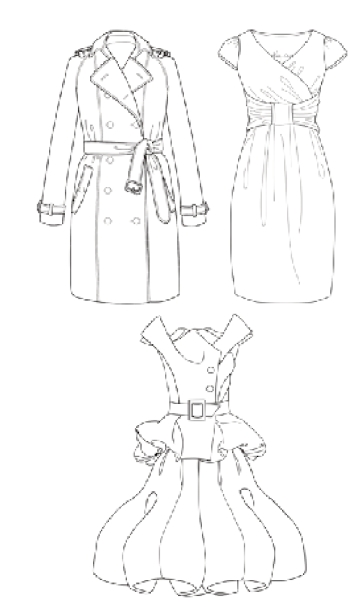

所谓服装款式图，就是在服装草图、服装效果图之后，通过简练的线条，把服装款式的内部结构和外部轮廓用平面和直观的视图表现出来。在这个意义上讲，服装款式图更体现为一种交流和沟通的工具（图1-1）。

任何设计都需要沟通，设计师不是艺术家，设计想法必须得到别人的理解和认同才有价值。所以服装款式图在服装效果图的基础上，结合实际制作情况，对服装效果图进行细化、补充和完善，使之符合技术要求，并能直接指导生产与制作。概括来说，服装款式图在服装从设计到制作的生产过程中，将设计者意图转化为生产人员能看懂的重要图纸，使设计师的方案精确化、技术化，然后再根据服装款式图制作服装。服装款式图的显著特点是表达服装的平面结构特征，如服装的外廓造型、省道结构、褶裥处理、零部件位置等。

服装款式图不以人为载体，只画衣服不画人；只画服装的平展状态，不画服装的立体透视效果；只用最平面的方式表达服装款式，不掺入运动变化后的姿态。它就好像设计工程中的“结构图”，用测绘的形式清晰表现服装的造型、各部位比例、内部结构特点及设计细节。

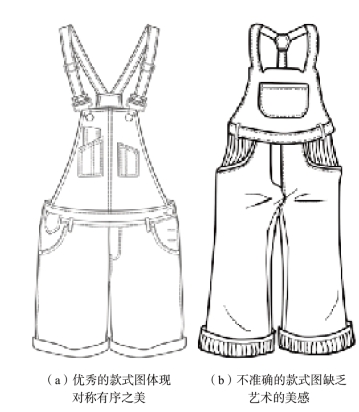

服装款式图的绘制不像服装效果图那样技法多种多样，它只有最基本的点、线、图形元素，但同样具有艺术上的美感（图1-2）。优秀的服装款式图应体现出一种机械、整齐、对称、有序的形式语言，并能产生和谐、平衡、节奏、韵律之美。服装款式图要求画面线条清晰，比例准确，整体与局部、局部与局部的各种比例关系交代清楚，丝毫不差，准确无误。技术含量颇高的款式图，俨然成为制板师打板和样衣工缝制服装的重要导向。在服装行业中由于服装款式图在生产方面传递信息的重要性，服装从业人员均把服装款式图作为基本素质及基本技能之一来看待。

服装款式图虽然产生在服装设计阶段，但它广泛地用于整个生产过程中。在成衣开发时，服装款式图较服装效果图更为重要，它于传达设计理念、深化服装样式、精确传达款式设计方面的作用不可替代（图1-3）。所以绘制服装款式图是整个服装流程中最常用、最有效的沟通渠道。
