GM1型圆头锁眼机主要技术规格（性能）见表13-3。

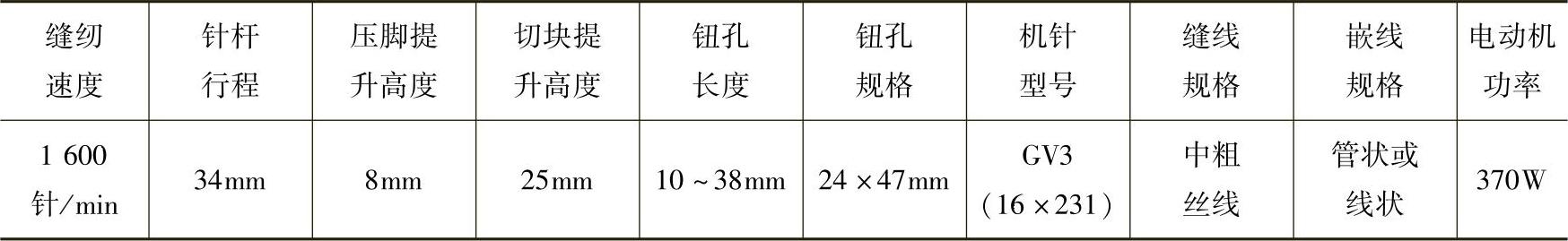

表13-3 GM1型圆头锁眼机主要技术规格（性能）

GM1-1型圆头锁眼机缝制一个钮孔的工作顺序为：

起动电动机→扳下压脚扳手→按下开车按钮→切开钮孔→滑板高速后退3～5mm再高速向前→绷开缝料→高速转换成走针（缝纫开始）→走针转换成高速（滑板后退），缝纫结束→抬起压脚→机器空转。

空转，即除高速轮、带轮空转外，其余部件静止不动；高速，即滑板在高速轮的带动下连续运动；走针，即滑板在高速轮带动下作间歇运动。

从上述可知，这种圆头锁眼机的传动可分为四大过程：

（1）空转——高速过程 如图13-3所示，按下开车按钮1，释放开车杠杆2。由于抬压脚拉簧拉力F₁大于开车杠杆复位弹簧的弹力F₂，则开车摆杆3在F₁的作用下带动拨块4、拨块座5、高速轮6及其凸块7一起左移。当凸块7与手动曲柄凸块8相碰后，高速轮6将动力传给手动曲柄9以及蜗杆轴10，蜗杆11再将动力传给蜗轮12，在其曲槽作用下滑板13高速运动。

（2）高速——走针过程 如图13-4所示，当滑板高速向右后退时，带动撞块14向右后退，直至推动滚轮15上的销子被拉钩16扣住为止。接着，滑板13又带动钮孔长度调整块17向前（左）移动，顶起滚轮15，使滚轮经连杆18铰接的开停架19同时顺时针方向摆动。与此同时，产生下列三个动作：

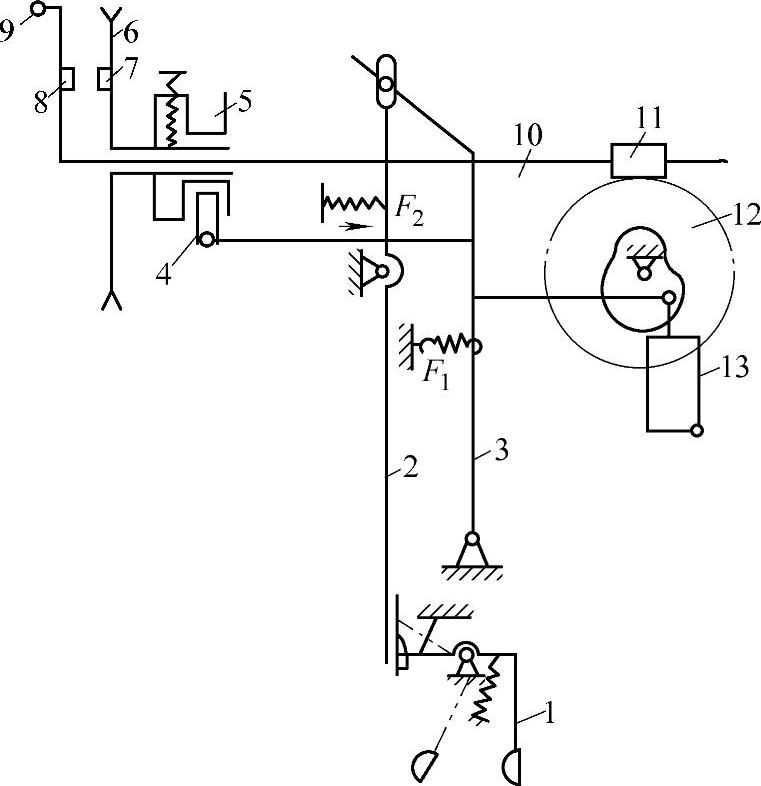

图13-3 空转-高速过程(www.daowen.com)

1—按钮 2—杠杆 3—摆杆 4—拨块 5—拨块座 6—高速轮 7、8—凸块 9—曲柄 10—蜗杆轴 11—蜗杆 12—蜗轮 13—滑板

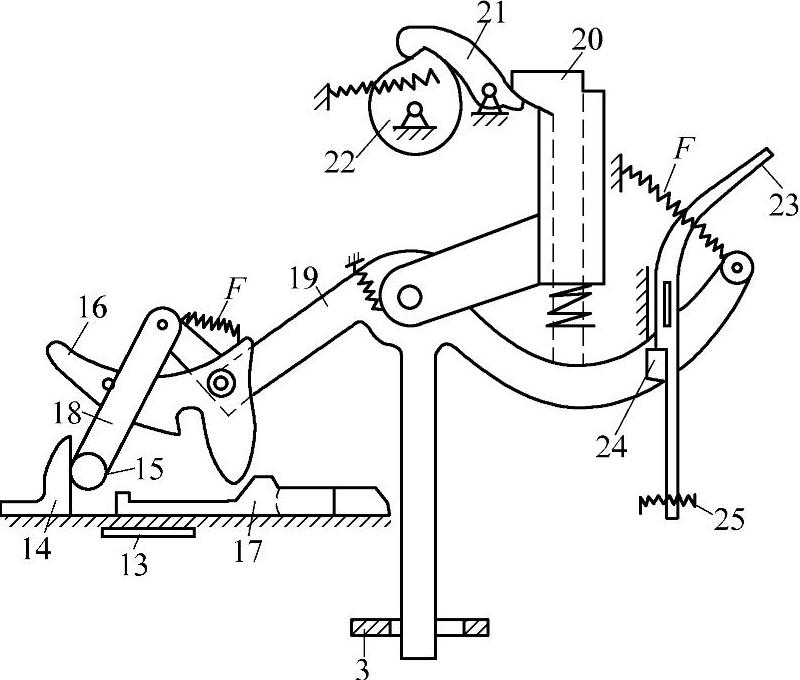

图13-4 高速-走针过程

3—摆杆 13—滑板 14—撞块 15—滚轮 16—拉钩 17—调整块 18—连杆 19—开停架 20—制动杆 21—离合器爪 22—凸轮 23—停针杆 24—螺钉 25—调整螺钉

1）与开停架19相对固定的制动杆20作顺时针摆动而释放离合器爪21，使其扣住装在带轮上的传动凸轮22。凸轮22旋转，使其轴上的斜齿轮经挑针齿轮、挑针偏心轮、挑针杠杆等带动针杆上、下运动而走针。

2）为使走针保持下去，必须在开停架19摆至极限时，用停针杆23的缺口顶住方头螺钉24，从而保证必要的走针时间。

3）走针时绝对不允许滑板13有高速运动，所以当开停架19摆动时，其下面的一个脚就拨动开车摆杆3向顺时针方向（向右）摆动。这样，如图13-3，拨块4使拨块座5、高速轮6及其凸块7也向右移，凸块7与手动曲柄凸块8分离，滑板13高速运动即停止。

（3）走针——高速过程 滑块13在确保走针速度向前运动的过程中（图13-4），左右长度调整块17的前端推动拉钩16的尾端，以释放拉钩连杆18。待圆头部分走完，滑板13向后运动直至调整块17的后端推开停针调整螺钉25。这时开停架19在拉簧F的作用下，作逆时针摆动，走针转换成高速运动。

（4）高速——空转过程（见图13-3） 滑板13带动开车杠杆2高速后退时（开车按钮1在顶簧力F₂作用下复位，杠杆2的前端只能向右摆动），装在杠杆2前端的开车换向销克服抬压脚拉簧力F₁而推动开车摆杆3向右移动，从而使高速轮凸块7与手动曲柄凸块8分开，机器由高速运转变换成空转。
