穿线方法与张力调整

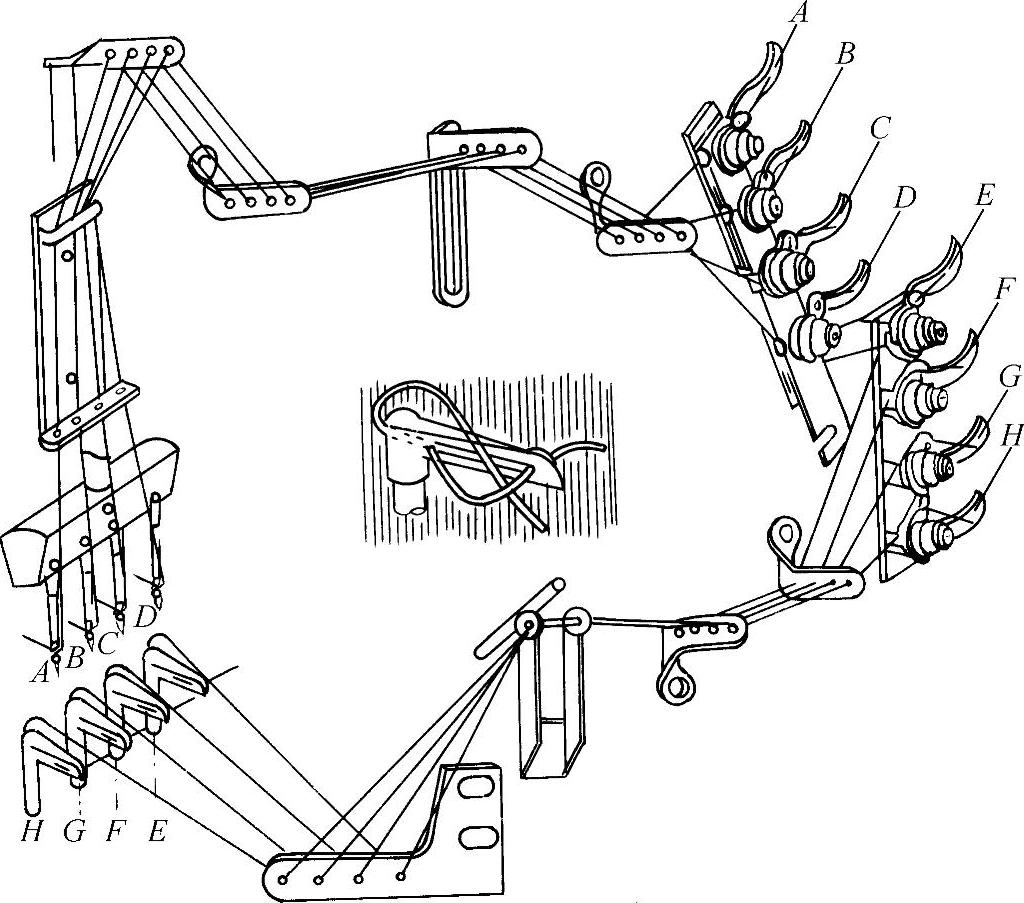

链缝机的穿线示意图如图9-13所示，A、B、C、D为机针针线，E、F、G、H为线钩圈结线。穿线时，宜按图示正确穿引。缝线穿过机针时，应自右至左顺次穿线。在穿线钩圈结线时，要将线钩前侧驱轴拉出，使线钩架在扭簧作用下向前倾倒，将圈结线由线钩柄部后端的孔穿入，再从端头的孔眼中穿出，穿好后将线钩架复位。

1）线钩的张力调节 主要是通过缝线张力调节器来进行的。将调节器旋钮向逆时针方向转，张力减弱；反向旋转，则张力变强。

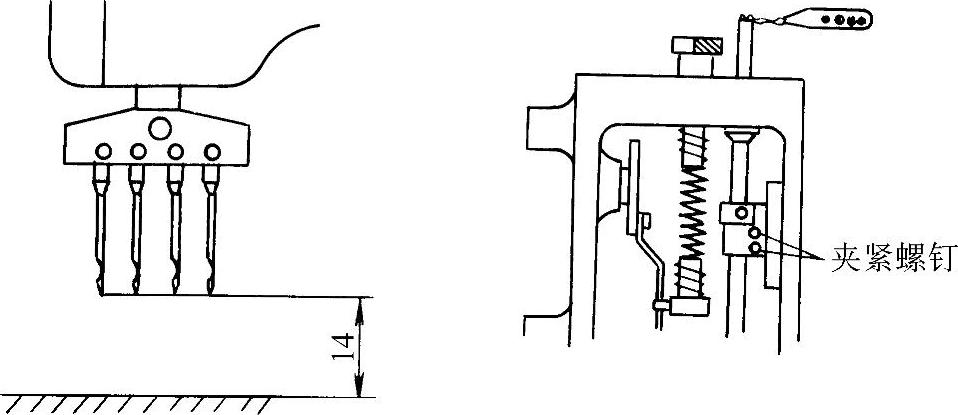

2）针杆的调整 如图9-14所示，针杆的高度标准为：当针杆抵达上极限位置时，针尖距针板上表面14mm。调整时，旋转带轮，使针杆到达上极限位置，旋松针杆夹紧螺钉，将针尖调至距针板表面14mm处，拧紧夹紧螺钉即可。

护针板的标准位置：当机针到达下极限位置时，护针板与机针的侧隙为0.05～1mm，如图9-15所示。其位置调整，可通过护针板定位螺钉来进行。

图9-13 链缝机穿线示意图

A～D—机针针线 E～H—线钩圈结线

图9-14 针杆的调整

图9-15 护针板的调整

3）弯针、拨线杆的调整 弯针与机针的初始标准位置：当机针处于下极限位置时，弯针针尖与机针的间距为2.6mm，如图9-16所示。调整时，先卸下上台板盖和上部油盖，旋转带轮使机针处于下极限位置，松开图9-17中的固定螺钉2，顺时针转弯针架限位杆3，弯针和机针之间的间距增大；反之则减小。调整到标准间距后，即拧紧固定螺钉2。

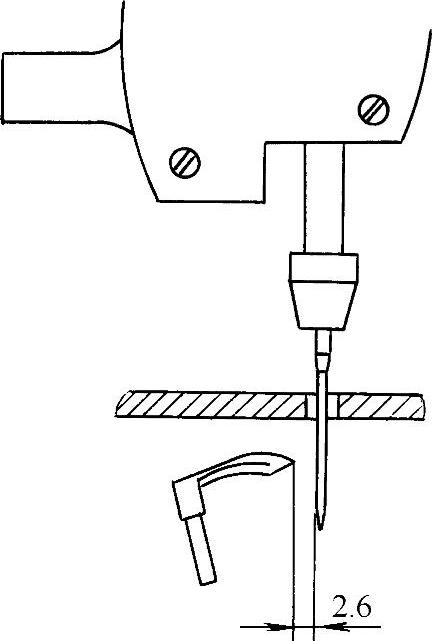

图9-16 弯针与机针的初始标准位置

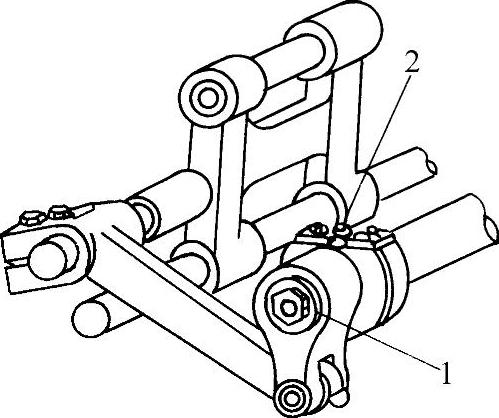

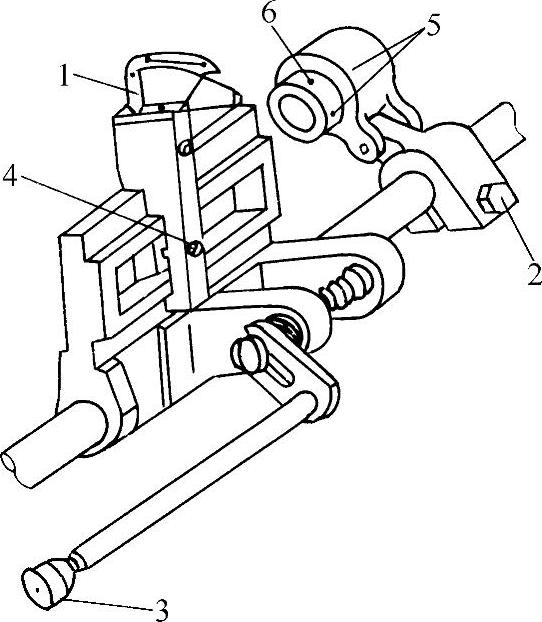

图9-17 调整示意

1—弯针 2—固定螺钉 3—弯针架限位杆 4—螺钉 5—偏心曲柄支承螺钉 6—偏心曲柄

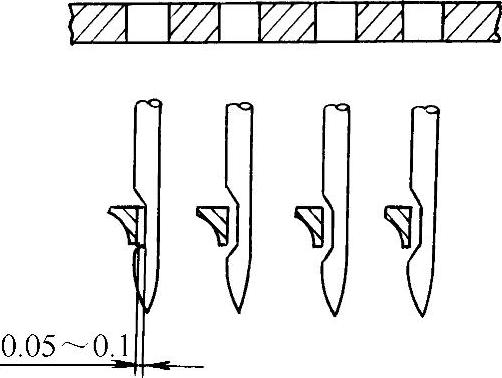

弯针与机针的侧向间距标准：弯针机针凹缺底部的间隙为0.05～1mm，如图9-18所示。调整时，先松开图9-17中的螺钉4，调整上述间隙到标准值，即拧紧螺钉4。

弯针与机针同步运动的正确位置：当机针从下极限位置上升7mm后，弯针尖距机针眼上端1mm，由左向右摆动；当机针从上极限位置下降28mm后，弯针尖距机针眼上端2.5mm，自右向左摆动，如图9-19所示。调整时，先松开图9-17中的偏心曲轴支承螺钉5，顺时针调偏心曲柄6，弯针运动超前；反之则滞后。调好后，拧紧螺钉5。

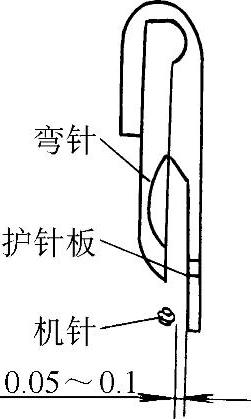

图9-18 弯针与机针的侧向间距

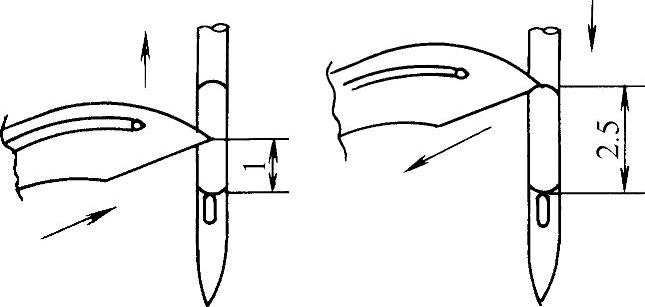

图9-19 弯针与机针运动的正确位置

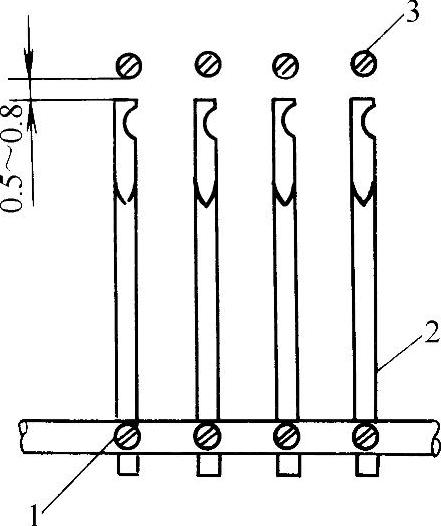

拨线杆与机针的标准间距：机针下降后，拨线杆前端距机针0.5～0.8mm，如图9-20所示。调整时，松开拨线杆固定螺钉1，前后移动拨线杆2，调至标准间距，拧紧螺钉1。

图9-20 拨线杆与机针的标准间距

1—拨线杆固定螺钉 2—拨线杆 3—机针(www.daowen.com)

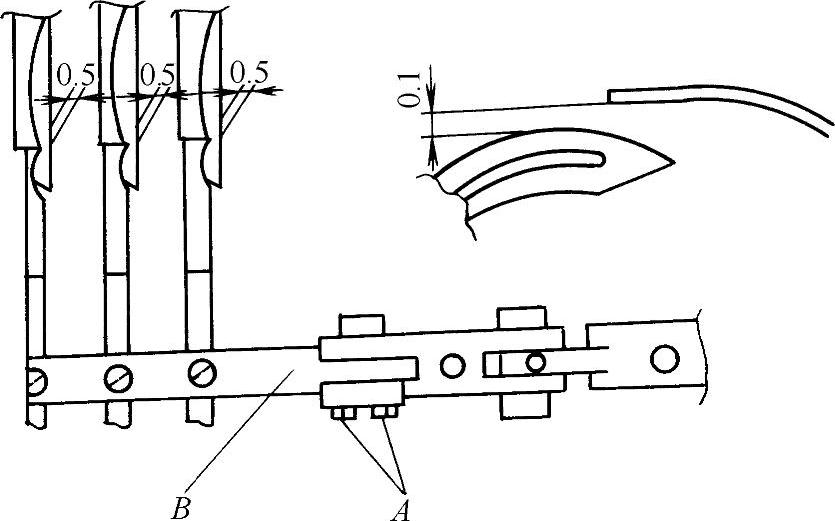

图9-21 拨线杆与弯针的标准间距

拨线杆与弯针的标准间距：当拨线杆位于左极限位置时，拨线杆的右侧距弯针的右端0.5mm。拨线杆与弯针之间的间距为0.1mm时为最正确的位置，如图9-21所示。调整时，先松开线杆夹具B上的固定螺钉A，旋转带轮使拨线杆到达左极限位置，将拨线杆与弯针右侧的间距调到标准值，拧紧螺钉A。

4）收、放线的调整 挑线量的调整，如图9-22所示，应根据缝料和缝线的情况而定，一般棉线为7～10mm，弹力线为10～15mm。调整时，先松开挡线杆紧固螺钉1，调整挡线杆2的高度，适中后拧紧螺钉1。

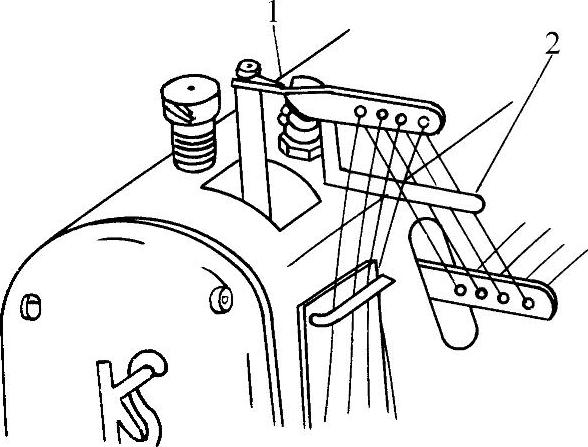

图9-22 挑线量的调整

1—紧固螺钉 2—挡线杆

压线杆的调整标准：当机针从上极限位置下降20mm后，压线杆即向上摆动，如图9-23所示。调整时，先松开压线杆驱动偏心轮2上的螺钉1，顺时针转动驱动偏心轮2，压线杆向上摆动变迟，反之则提前。微调时，松开固定螺钉3，相应调节支线框4的高低位置。调好后，拧紧螺钉1和3。

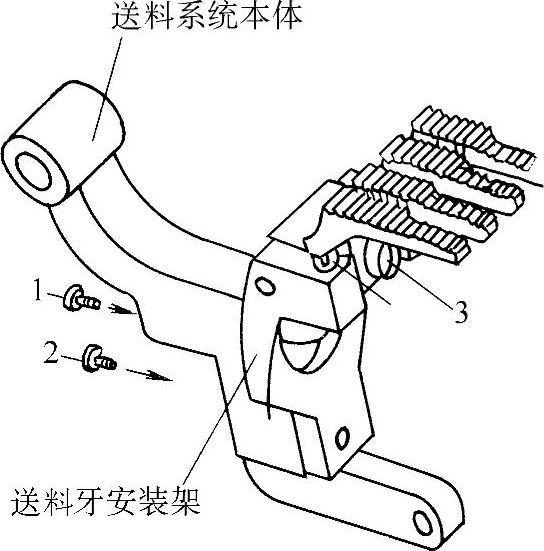

5）送料的调整 送料牙的调整：送料牙齿面应与针板平行，如图9-24所示，螺钉1用来调整两者的平行，螺钉2是紧固螺钉。送料牙高度的正确位置：当送料牙上升到最高位置时，齿顶应超出针板上表面0.8～1.5mm。送料牙的高低位置，可通过调节螺钉3调整。

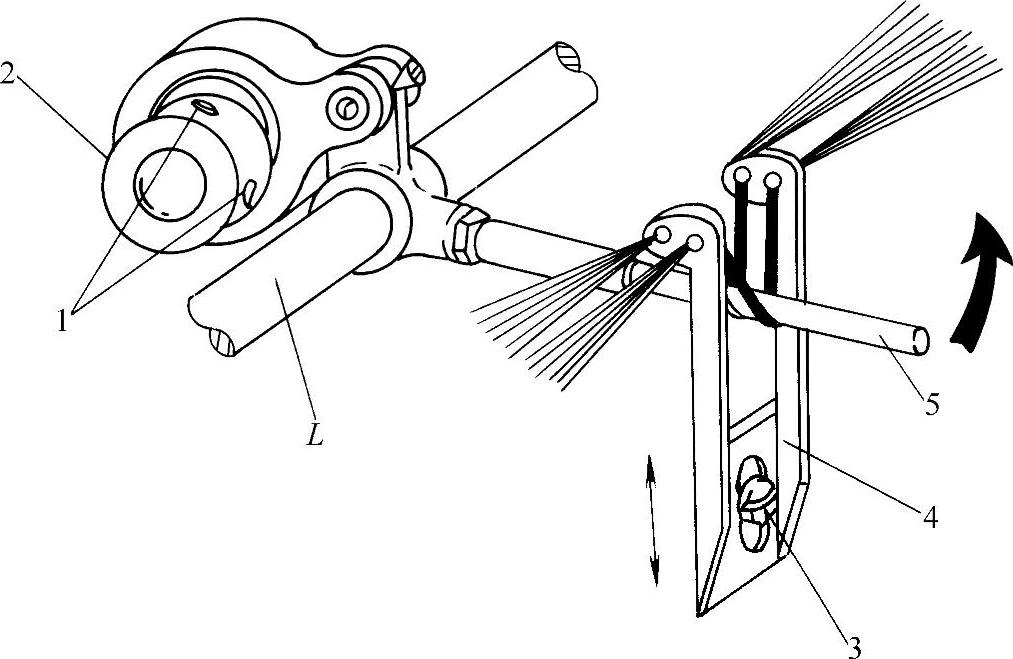

图9-23 压线杆的调整

1—压线杆驱动偏心固定螺钉 2—驱动偏心轮 3—固定螺钉 4—支线框 5—压线杆

送料牙送料距离，应根据缝制工艺要求而定，如图9-25所示，调节时先松开螺钉1，顺时针转动调节螺钉2，送料距离减小；反之则增大。

拖料轮动作时间标准：当机针从下极限位置上升24mm后，拖料轮开始转动。其调整如图9-26所示，先松开固紧螺钉1，向前拨转驱动偏心轮2的平面，拖料轮动作提前；反之则滞后。

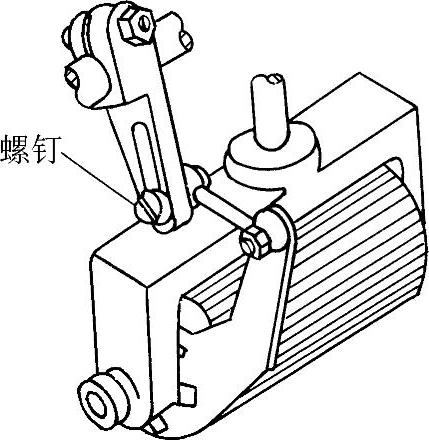

拖料轮送布距离，也是根据缝制工艺需要而调整的，如图9-27所示，先松开螺钉，沿直槽向上调此螺钉，送料距离变小；反之则变大。调好后拧紧螺钉。

图9-24 送料牙的调整

1—螺钉 2—紧固螺钉 3—调节螺钉

图9-25 送料牙送料距离的调整

1—螺钉 2—调节螺钉

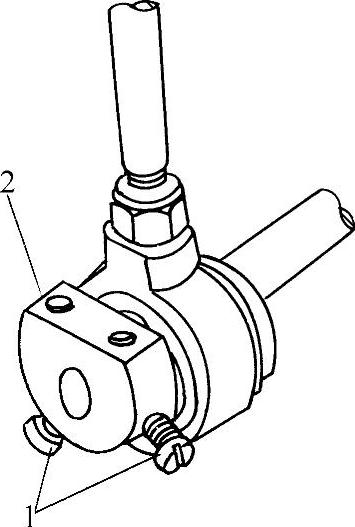

图9-26 拖料轮动作时间的调整

1—固紧螺钉 2—偏心轮

图9-27 拖料轮送料距离的调整
