多针链缝机的机形变异，主要在于机体，常见的有板式、平台式和悬筒式三种；其系列的繁衍，主要在于机针的数量，从双针、三针、四针，直至数十根针。从机构组成原理看，其主要特点是无上轴，针杆由摆动杠杆驱动；下轴为主轴，直接由电动机驱动；弯针只在一个固定平面内摆动，轨迹为平面曲线；面线、底线套织所需的底线三角环，由拨线杆的运动协调形成。面线的收放，由固定在针标顶端与针杆同步运动的挑线杆完成；底线的收放，由底线板上的压线杆完成。送料由送料牙和拖料轮共同承担，可同步或差动完成。

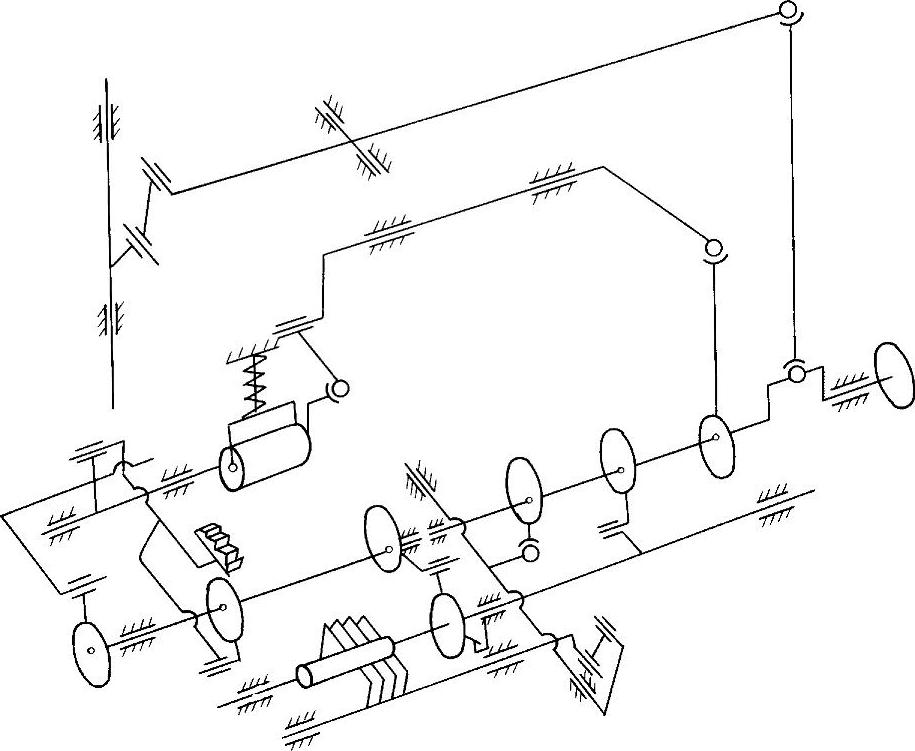

图9-6 多针链缝机机构示意图

日本森本公司的DFP系列多针链缝机，目前在我国应用较多，其台式机体为典型的链缝机结构，其机构示意图如图9-6所示。下面简介其主要机构。

（1）针杆机构 其运动简图如图9-7所示。针杆机构由空间RSSR曲柄摇杆机构和平面摇杆移动导杆机构串联组合而成。曲轴6转动，经连杆5带动摇杆3摆动，再经针杆连杆2使针杆1上下移动，引导针线穿过缝料，形成针线环，并保证再次刺料时穿过线钩钩头上形成的三角线圈。

（2）线钩机构 也叫弯针机构，运动简图如图9-8所示。线钩偏心轮1转动，带动连杆2上下运动，使杠杆3摆动，从而使线钩架定位夹头5摆动，再拨动线钩架7及其线钩摆动。使线钩线套入针线环，并为钩头上形成三角线圈创造条件。

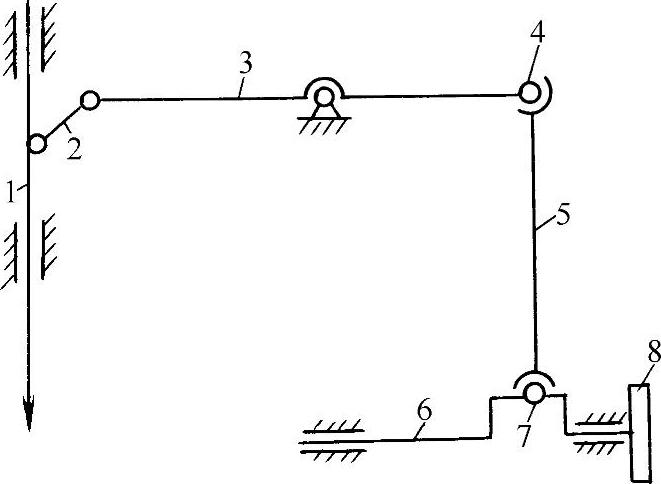

图9-7 针杆机构运动简图

1—针杆 2—针杆连杆 3—摇杆 4、7—球铰 5—连杆 6—曲轴 8—带轮

图9-8 线钩机构运动简图

1—线钩偏心轮 2—连杆 3—杠杆 4—线钩架轴 5—定位夹头 6—线构架装定轴 7—线钩架

（3）拨线机构 用来协助线钩拨开线钩线，形成线钩头上三角线圈。如图9-9所示，该机构由空间RSSR机构1-2-3和摇杆直动导杆机构4-5-6串联组合而成，当偏心固定套运动时，即带动装在拨线杆轴上的拨线杆左右移动。

（4）挑线机构 其运动简图如图9-10所示，当压线偏心轮1转动时，经连杆2，带动压线杠杆3和压线杆4摆动，实现线钩线的收与放。

(www.daowen.com)

图9-9 拨线机构运动简图

1—曲轴 2—球铰连杆 3—球铰杠杆 4—连杆 5—拨线杆轴 6—拨线杆

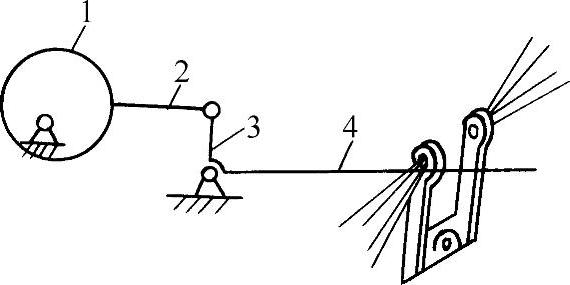

图9-10 挑线机构运动简图

1—压线偏心轮 2—连杆 3—压线杠杆 4—压线杆

（5）送料机构 其运动简图如图9-11所示。送料偏心轮1和抬牙偏心轮2同步转动，经送料连杆3带动送料摇杆4前后摆动；送料牙架5作升降运动。两个运动组合，形成送料牙6的状如椭圆的运动轨迹，实现间歇送料。

（6）拖料机构 其运动简图如图9-12所示。当拖料偏心轮1转动时，经连杆2带动杠杆3摆动，再经拖料连杆4，使拖料连接板5带动拖料棘轮6作单向间歇转动，增强了送料功能。必要时，也可实现差动送料。

图9-11 送料机构运动简图

1—送料偏心轮 2—抬牙偏心轮 3—送料连杆 4—送料摇杆 5—送料牙架 6—送料牙

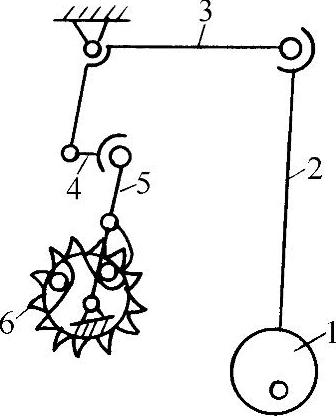

图9-12 拖料机构运动简图

1—拖料偏心轮 2—连杆 3—杠杆 4—拖料连杆 5—连接板 6—拖料棘轮
