单针双线链缝机的链式线迹，由直针线和弯针线互相穿套而形成。线迹的国际标号为“400”，其中401线迹为直线型，线迹正面与锁式线迹相同，弹性和强度比锁式线迹好，又不像单线链式线迹易脱散，故在针织品缝纫中应用很广，也可与三线包缝线迹构成复合线迹，亦即五线包缝线迹。

GK19-1型双线链缝机的结构图，如图9-3所示。其主要机构有针杆机构、弯针机构、送料机构和挑线机构。针杆机构和挑线机构与单线机的相应机构相同，下面只介绍其他两种机构。

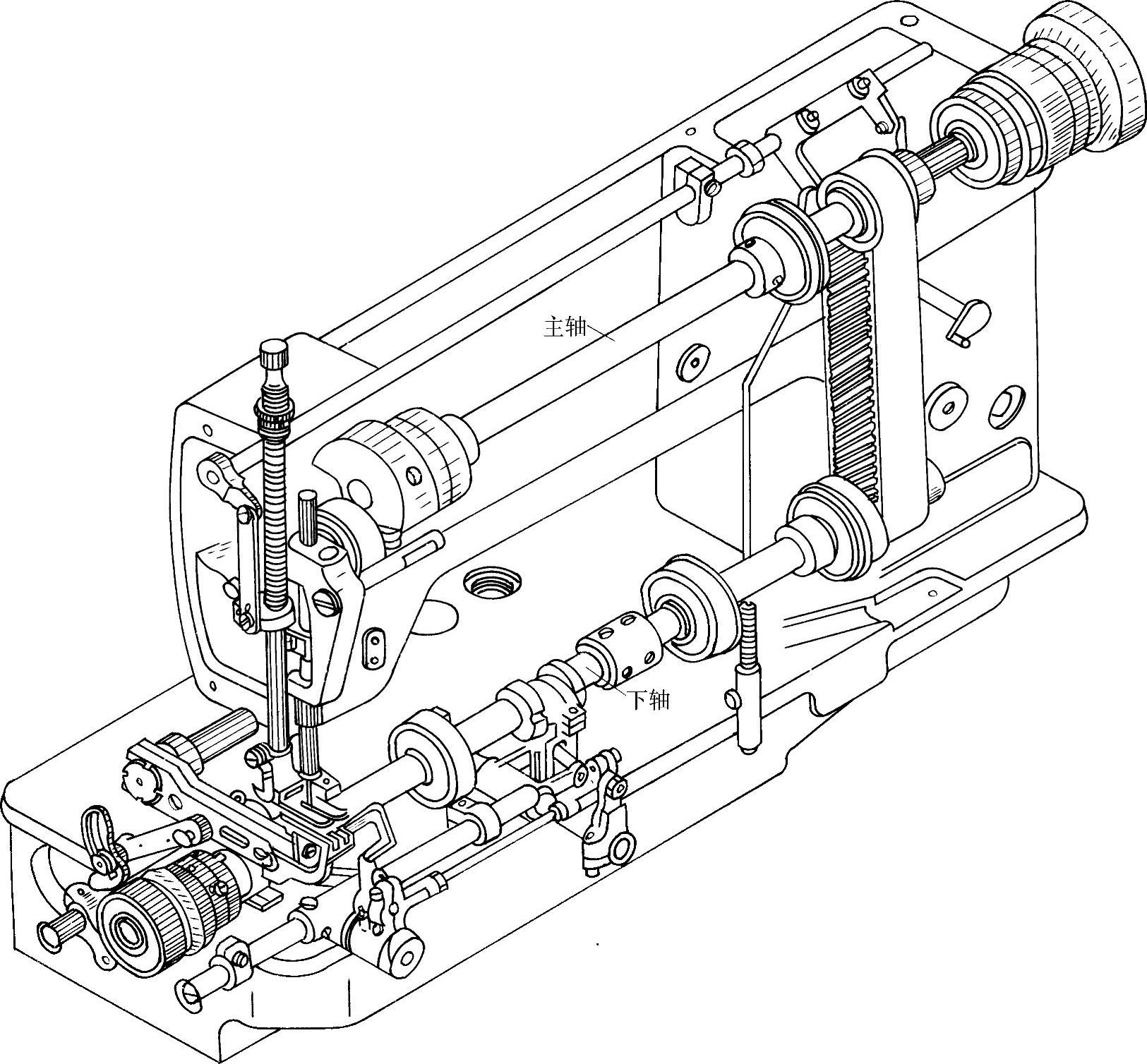

图9-3 GK19-1型双线链缝机结构图

（1）送料机构 主轴经同步带传动（传动比i=1∶1）带动下轴，经送料机构使送料牙运动。送料机构运动简图如图9-4所示。偏心轮2和8都装在下轴1上，偏心轮2经连杆3带动角形杆4绕O轴摆动，再经连杆5使送料牙6作前后运动；送料牙的动程，可通过改变铰链A在滑槽中的位置来调节。

圆柱10固定不动，通过滑块9使送料牙在推送面料时，保持水平运动，即齿面与针板平面平行。

（2）弯针机构 运动简图如图9-5所示，偏心轮8经连杆7使摇杆6绕O轴摆动，弯针5与摇杆6铰接，随摇杆6摆动，作前后运动；下轴1经两套空间的RSSR四杆机构（1-2-3；3-4-5）使弯针5作左右运动。弯针尖作复合运动，在水平面内的轨迹形状如椭圆。(www.daowen.com)

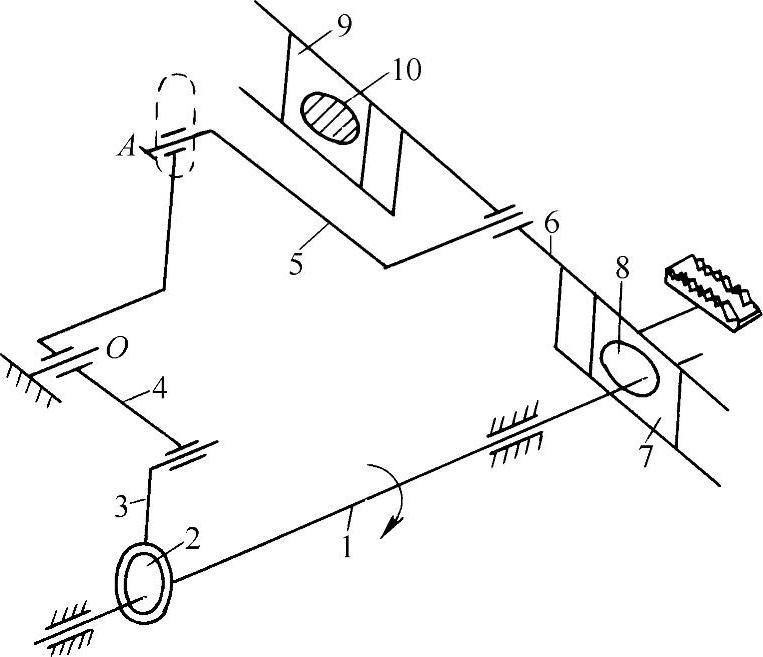

图9-4 送料机构运动简图

1—下轴 2、8—偏心轮 3—连杆 4—角形杆 5—连杆 6—送料牙 7、9—滑块 10—圆柱

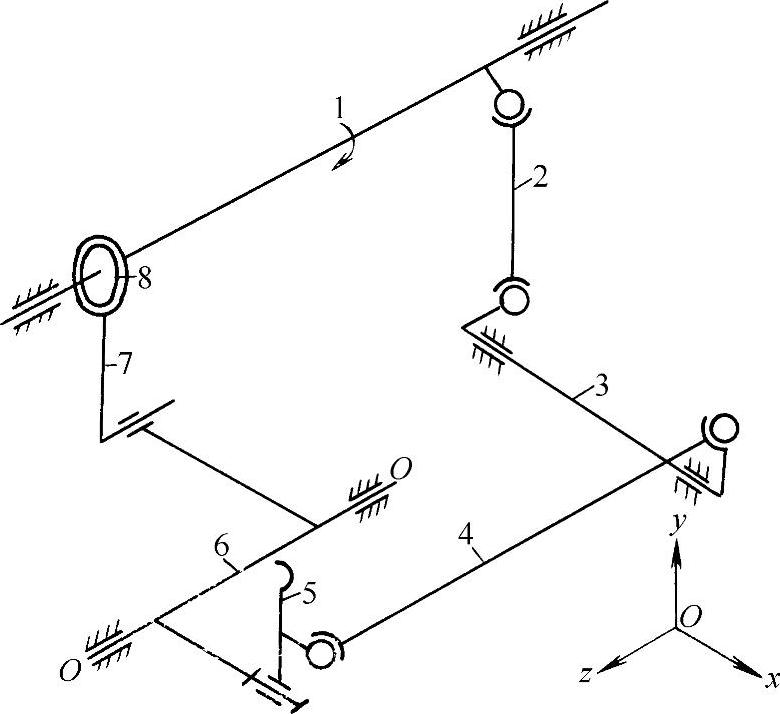

图9-5 弯针机构运动简图

1—下轴 2、4、7—连杆 3—曲柄轴 5—弯针 6—摇杆 8—偏心轮
