筒式双针绷缝机的结构示意图如图8-10所示。

1.主轴

主轴是一个凸轮轴，其组成如图8-11所示，依次装有挡圈1、胶木凸轮2、过线凸轮3、抬牙偏心轮4、弯针偏心轮5、让针偏心轮6及针杆偏心轮7。随着主轴的转动，这些偏心凸轮分别驱动刺料、挑线、钩线和送料机构运动，以形成一个线迹。

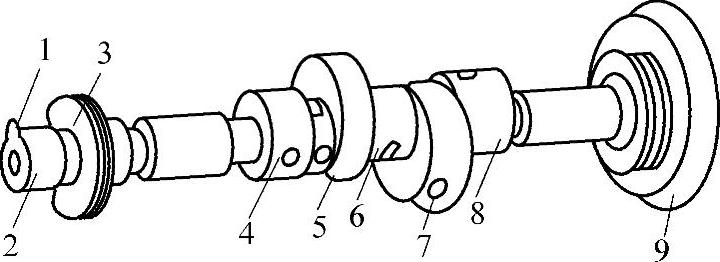

图8-11 主轴组成图

1—挡圈 2—胶木凸轮 3—过线凸轮 4—抬牙偏心轮 5—弯针偏心轮 6—让针偏心轮 7—针杆偏心轮 8—送料偏心轮 9—轮盘

2.刺料机构

刺料机构组成如图8-12所示。它是一个多杆机构，由曲柄摇杆机构和摇杆机构串联组合而成。针杆偏心轮10经连杆9带动摇杆8，使杠杆6绕杠杆支点短轴5摆动，经链节形连杆3带动针杆1和机针作上下直动，引导面线穿过面料，并形成缝针线环。可通过改变连杆长度，调节缝针的动程。

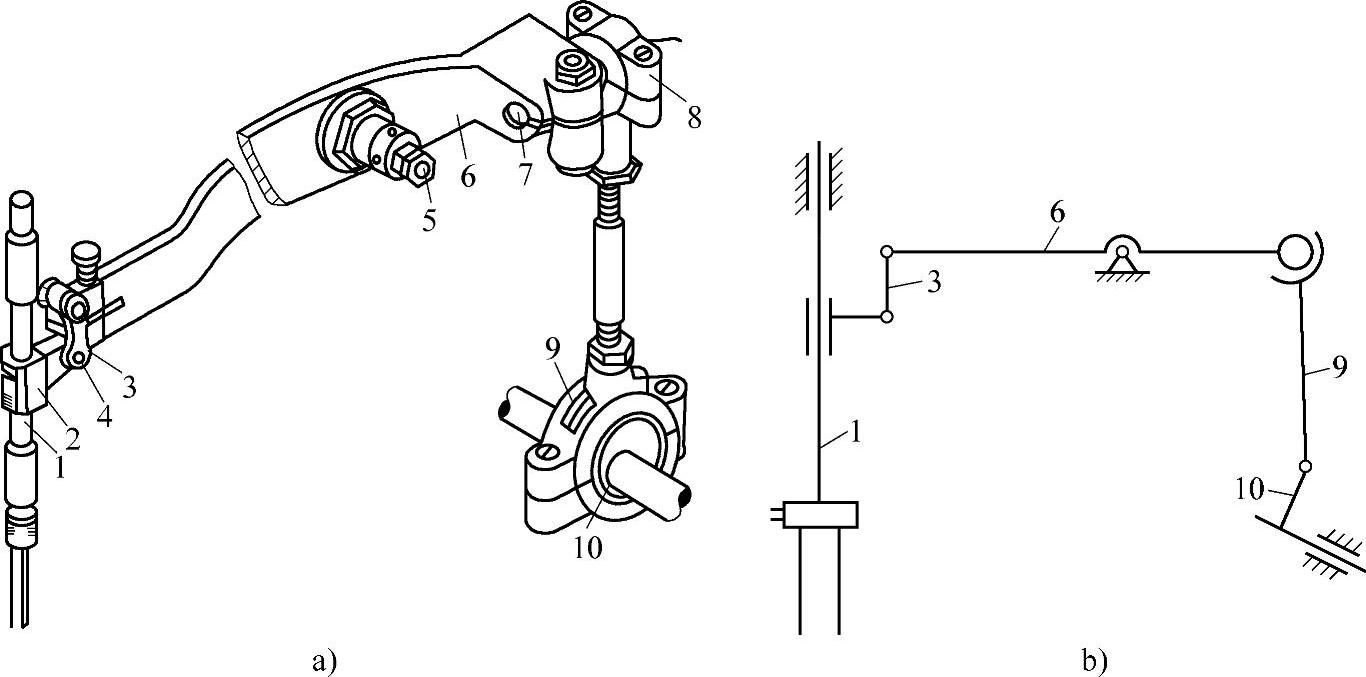

图8-12 刺料机构组成图

a）刺料机构 b）机构运动简图

1—针杆 2—针杆夹紧套 3—链节形连杆 4—短轴 5—杠杆支点短轴 6—杠杆 7—球面副 8—摇杆 9—连杆 10—针杆偏心轮（针杆曲柄）

3.弯针机构

弯针机构及其运动简图如图8-13所示。

弯针任务有两个：其一是穿过机针形成的线环并形成自身的线环；其二是让针，让直针顺利穿过弯针线环，不发生两针干涉。弯针就要作横向摆动和纵向移动。弯针偏心轮7，通过弯针连杆5和球面副4，使弯针托架13和编结轴3一同摆动，从而使弯针架2带着弯针1作横向摆动。

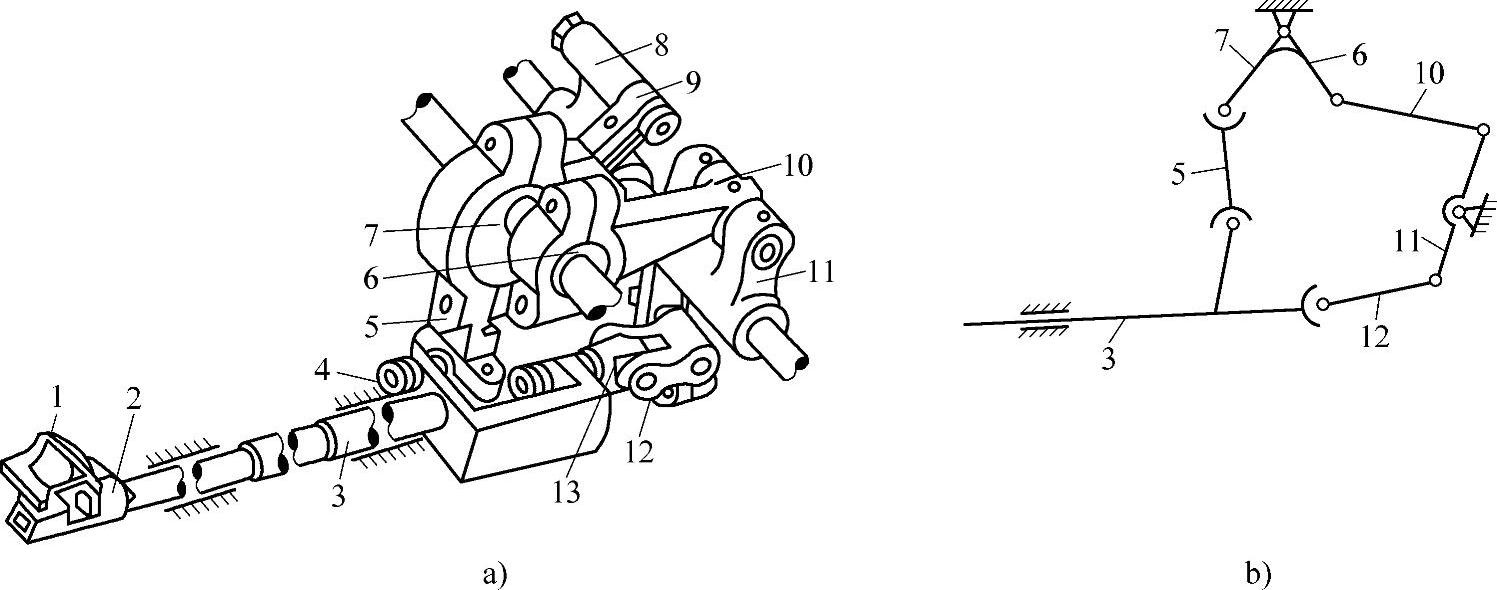

图8-13 弯针机构传动示意图

a）弯针机构 b）机构运动简图

1—弯针 2—弯针架 3—编结轴 4—球面副 5—弯针连杆 6—让针偏心轮 7—弯针偏心轮 8—连杆 9—固结架 10—让针连杆 11—让针摇杆 12—链节形连杆 13—弯针托架(www.daowen.com)

让针运动即纵向移动，由让针偏心轮6传动，经让针连杆10和让针摇杆11，并通过链节形连杆12，使弯针托架完成让针运动。

4.送料机构

送料机构及其运动简图如图8-14所示。送料牙的前后运动和上下运动，分别由送料偏心轮11和抬牙偏心轮12传动。

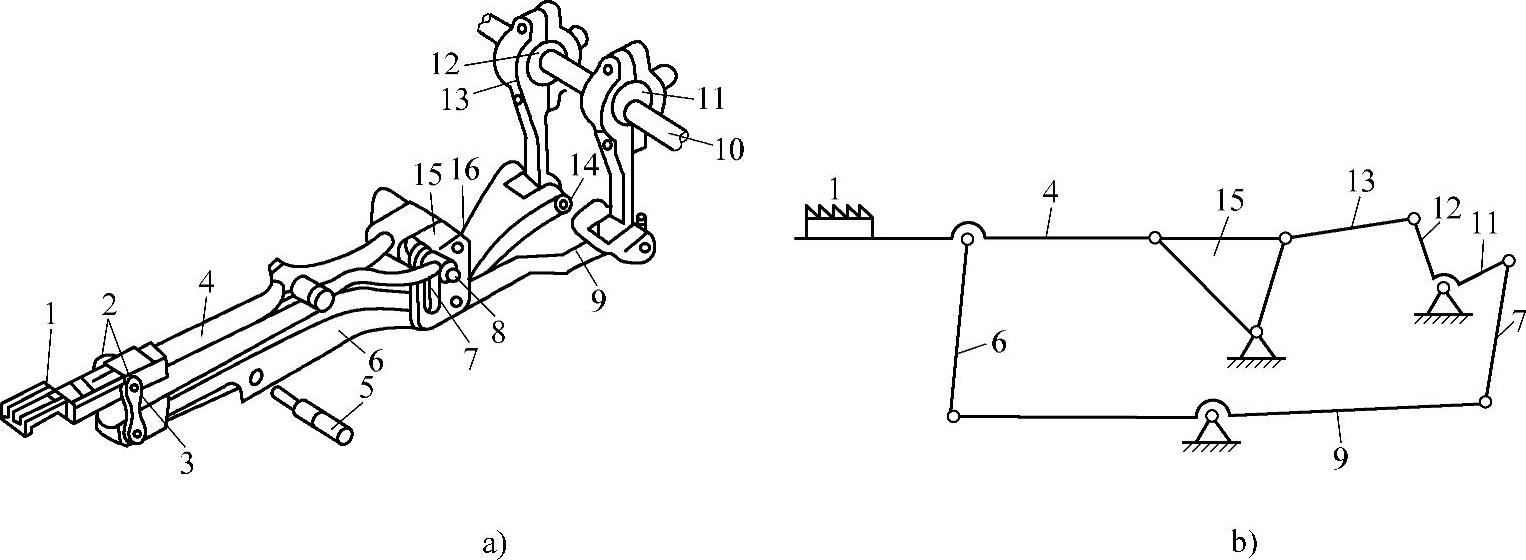

图8-14 送料机构及其运动简图

a）送料机构 b）机构运动简图

1—送料牙 2—左右夹板 3—夹板螺钉 4—上牙架 5—三节销 6—下牙架 7—弯形连杆 8—牙架长销 9—送料架 10—主轴 11—送料偏心轮 12—抬牙偏心轮 13—抬牙连杆 14—抬牙短销 15—座架 16—扁销

送料偏心轮11转动，经送料弯形连杆7使摇杆（送料架）9绕轴摆动，再经连杆（下牙架）6使上牙架4带着送料牙1前后运动；抬牙偏心轮12转动，经抬牙连杆13使座架15绕轴摆动，从而使上牙架4上下运动。

5.压脚机构

如图8-15所示，抬压脚架10支撑在机壳上，一端装抬压脚拉簧12，另一端抬压脚杠杆9经拉杆与抬压脚踏板相连。抬压脚可以手动或脚踏动。扁弹簧6压在上压脚夹紧套4上，产生下压力，保证压脚杆有下压趋势，使抬起的压脚杆易于复位。

压脚压力的调节：此压力的大小，取决于面料的厚度。缝厚料时，应力应大；缝薄料时，应力应小。在图8-16中，松开调压螺母1，左右旋转调压螺钉2，即可获得不同的压力。

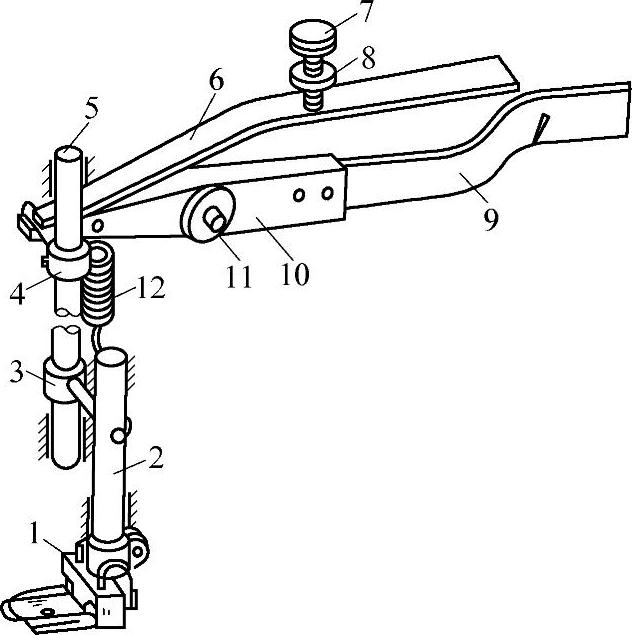

图8-15 压脚机构

1—压脚 2—短压脚杆 3—下压脚夹紧套 4—上压脚夹紧套 5—长压脚杆 6—扁弹簧 7—螺钉 8—螺母 9—抬压脚杠杆 10—抬压脚架 11—抬压脚螺钉 12—拉簧

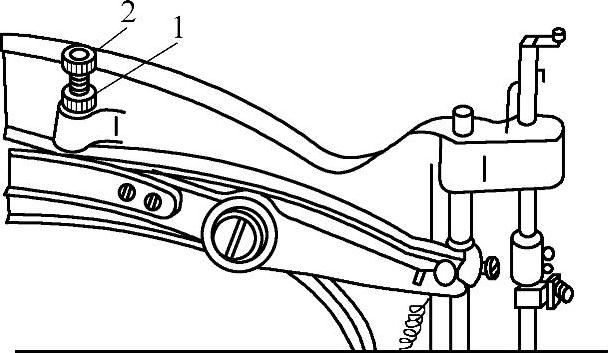

图8-16 压脚调压

1—调压螺母 2—调压螺钉
