1.绷缝机的线迹

绷缝机线迹，主要有以下两类（图8-2）。

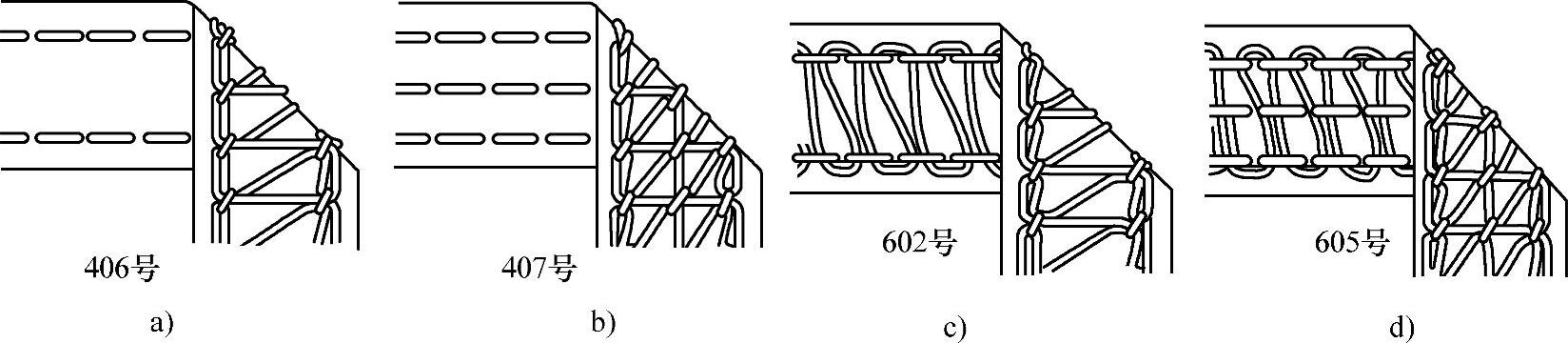

图8-2 绷缝机常用的线迹类型

1）不带装饰线的绷缝线迹（如402、406、407等号线迹），也称为多线链式线迹。缝制这种线迹的绷缝机直针根数可以是2、3、4甚至更多，但弯针只有1根，因此，其线数总比针数多1。

2）带有装饰线的绷缝线迹，又称覆盖线迹，如602、603、…、609号线迹。缝制这种线迹的绷缝机的弯针也只有1根，直针根数可以是2、3、4等，但可以有1至2个饰线带纱器，线数比针数多2～3根。

2.绷缝机线迹的形成

绷缝机也有双针、三针、四针之分，但成缝原理基本相同。绷缝线迹形成原理以链式线迹为基础，但只有一个弯针，不像链式线迹那样，成对分组，同步运动，而是只有一个弯针穿入所有直针线环，所以绷缝机几个直针的安装高低位置不在同一水平上。如图8-3所示为三针四线绷缝线迹的形成过程。

(www.daowen.com)

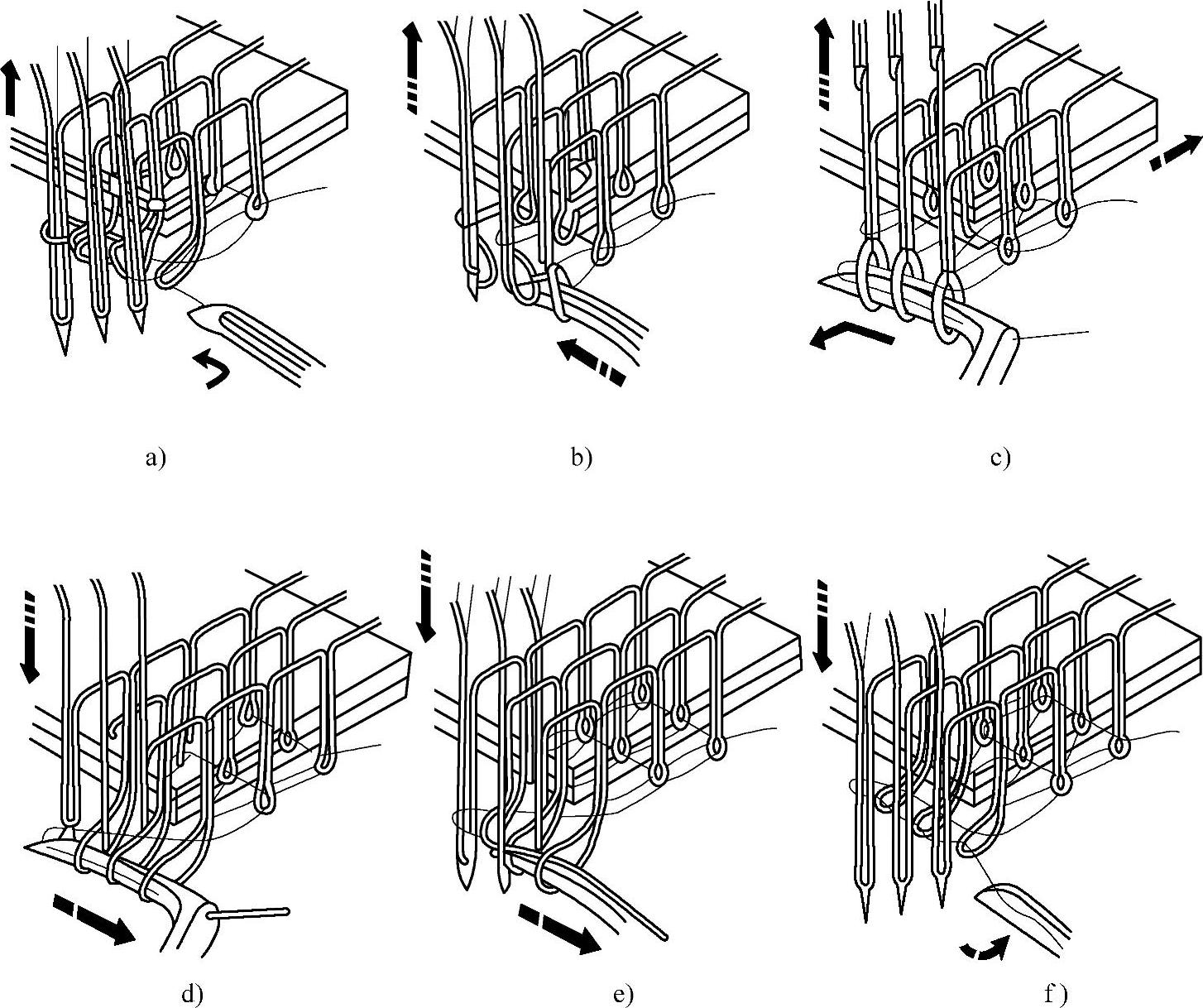

图8-3 绷缝机线迹形成原理

1）直针从最低位置上升，弯针自右向左运动，如图8-3a所示。

2）直针形成面线环向上，弯针针头依次穿入三个面线环，如图8-3b所示。

3）直针升至最高位置，拉长弯针钩住的面线环，同时抽紧前一个线迹。同时，弯针向后让针，如图8-3c箭头所指的方向。

4）直针下降，先穿过缝料，再穿入弯针所形成的线环中，如图8-3d所示。

5）直针继续下降，弯针向右运动，将弯针上的底线留在直针上，如图8-3e所示。

6）直针降到最低位置，弯针到最右位置，这时弯针向前移动一个距离（称复位），面线环全部套在底线上，如图8-3f所示。

重复上述过程，即可形成一系列的绷缝线迹。
