断料机与拖铺机常组合在同一设备上。主要工作机构有：积极式退布、送布机构，可防止面料伸长；变速调节机构，以无级调速为多，可根据面料种类和厚薄情况改变拉铺速度；面料对齐装置，可使面料整齐；自动断料机构，由于装有疵点检验装置，该机构将有疵点的面料剪断，然后再将面料拉到铺放的合适位置后继续铺料，另外拖铺台两头需要剪断，也需要自动断料机。

1.切割式断料机

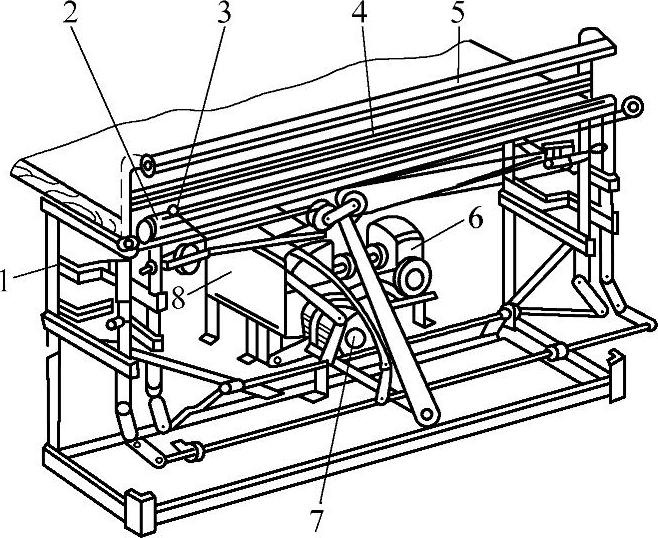

自动切割断料机如图2-8所示，装在机架1上的电动机7通过减速器6，带动凸轮箱8，箱内的凸轮机构通过连杆机构带动自动边缘切刀3进行剪切运动。在机架1上还装有主夹持器2，主夹持器内装有可以调换的切刀3，机构内的导辊4、5是布料的辅助夹持器，与主夹持器共同完成切断布层的夹持固定作用。

2.油压式断料机

油压式断料机有两种：滑臂式和龙门式。滑臂式油压断料机的滑臂能自动追踪刀具位置，按切割要求可选择断料工作油压。龙门式油压断料机的滑臂能以0.75m/s或0.8m/s的速度移动到龙门工作台的任一位置上切断面料。油压式断料机的技术指标及规格见表2-3。

(www.daowen.com)

图2-8 自动切割断料机

1—机架 2—主夹持器 3—切刀 4、5—导辊 6—减速器 7—电动机 8—凸轮箱

表2-3 油压式断料机的技术指标及规格
