混凝土配合比试验采用的粗骨料取自于麻村人工砂石系统和大法坪人工砂石系统。两个系统生产的粗骨料的物理性能试验结果见表4-1-17。

表4-1-17　人工碎石物理性能试验结果

粗骨料中的超逊径含量必须严格加以控制,粒径偏大或偏小、颗粒级配不良,都会影响混凝土的质量。同时,为了有效监测与控制各级粒径的分离,DL/T5144—2001 《水工混凝土施工规范》规定,采用中径筛筛余量作试验,中径筛筛余量控制在40%～70%。

被细颗粒包裹的骨料,会影响骨料与水泥等胶凝材料的黏结,降低混凝土的和易性,增加用水量,影响混凝土的干缩、极限拉伸和抗冻性能。因此,在进行混凝土配合比试验前,先对粗骨料进行冲洗,洗去表面裹粉并筛除超逊径,然后筛分成标准粒径骨料:大石为40～80mm、中石为20～40mm、小石为5～20mm。

将两个砂石系统生产的粗骨料进行各级配组合的紧密密度及空隙率试验,试验结果见表4-1-18和表4-1-19。(www.daowen.com)

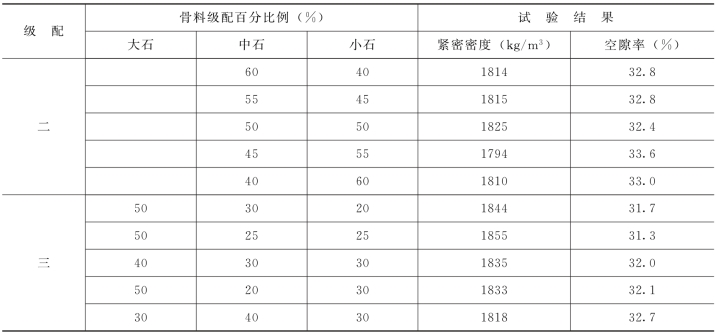

表4-1-18　麻村粗骨料各级配组合紧密密度及空隙率试验结果

表4-1-19　大法坪碾压混凝土骨料各级配组合紧密密度及空隙率试验结果

根据以上试验结果,原则上应选择紧密密度最大、空隙率最小的石子比例组合,并综合考虑碾压混凝土骨料分离问题,碾压混凝土人工粗骨料的颗粒级配百分比例为:三级配大石∶中石∶小石=30∶40∶30;二级配中石∶小石=50∶50。
