与液晶彩电电源板相比，等离子彩电电源板的结构要复杂得多。由于等离子彩电的显示屏和主电路板需要的电压种类较多，往往需要十几种电压供电，由几个供电单元提供，且各种供电的先后，由待机控制和逻辑电路控制，故电源板电路复杂。图1-5～图1-7分别是三星、LG和松下等离子彩电电源板实物图。

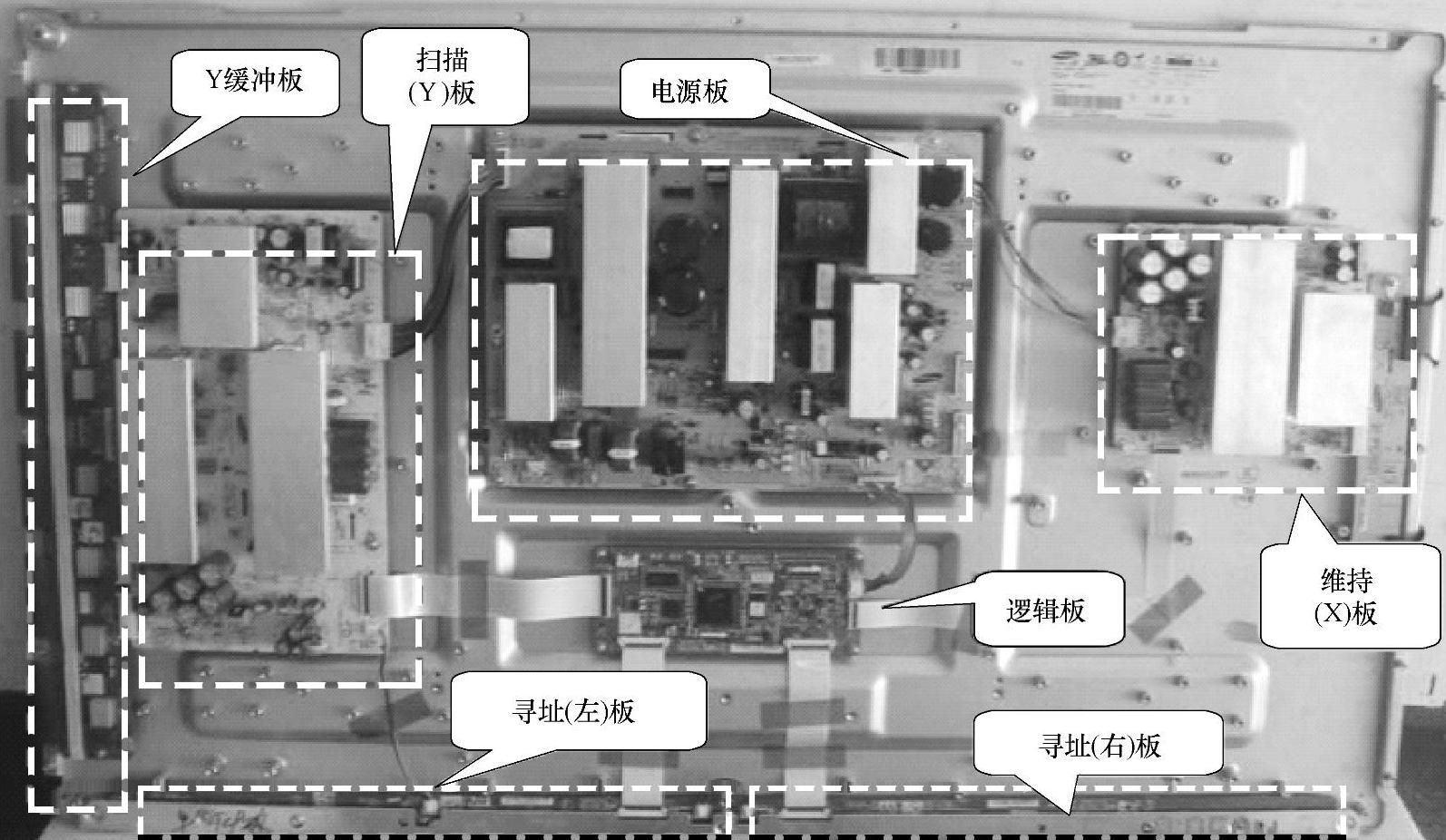

图1-2 三星S42AX-YD05等离子屏实物图

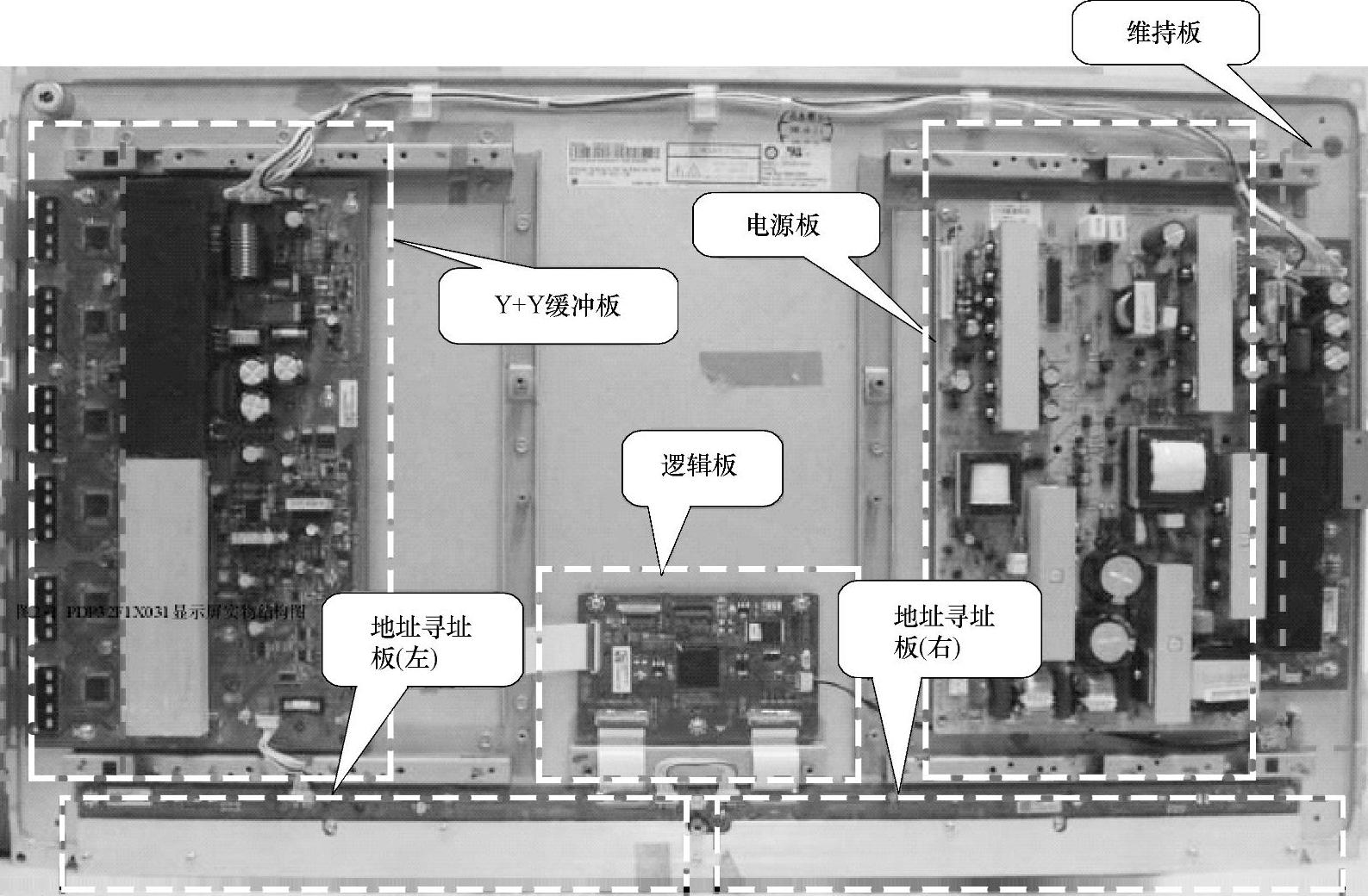

图1-3 LG PDP32F1X031等离子屏实物图

从三种电源板的实物图可以看出，整个电源板其实就是由多个简单的开关电源电路组合而成，主要由市电输入抗干扰电路、市电整流滤波电路、待机电压形成电路、功率因数校正（PFC）电路、中高压供电（VS、VA、VSCON、VE、VSET电压）形成电路、低压供电（12V、9V、8V、5V、3.3V）形成电路、电源管理控制电路组成。图1-8是三星V4型（S42SD-YD07）等离子屏配套电源板框图，与液晶彩电电源板相比，市电输入和整流滤波、PFC电路相同，只是其PWM主电源由多个开关电源组成，输出不同的供电电压，且各个开关电源受待机控制和逻辑控制电路的控制。

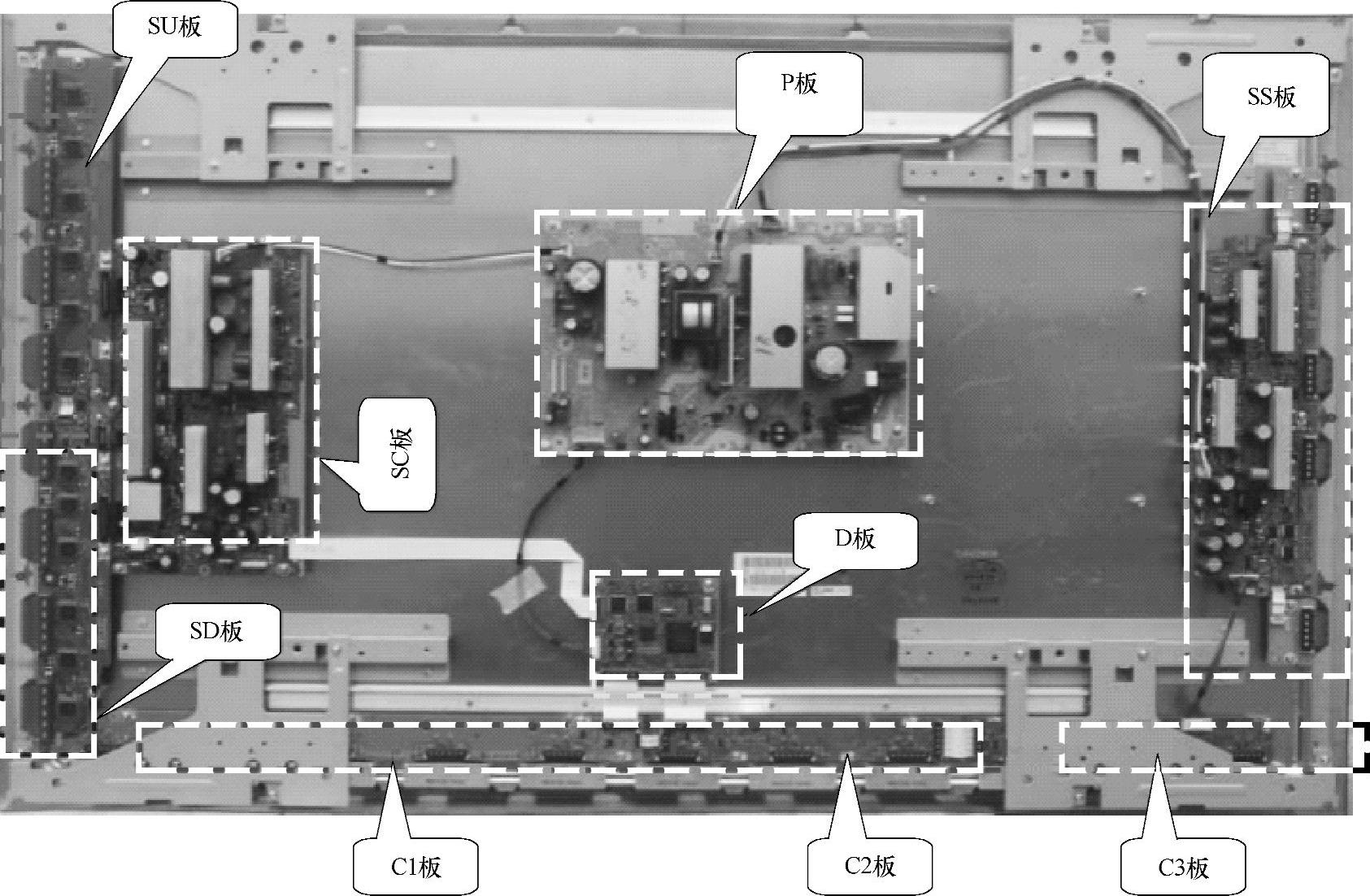

图1-4 松下MD50H11CJB等离子屏实物图(www.daowen.com)

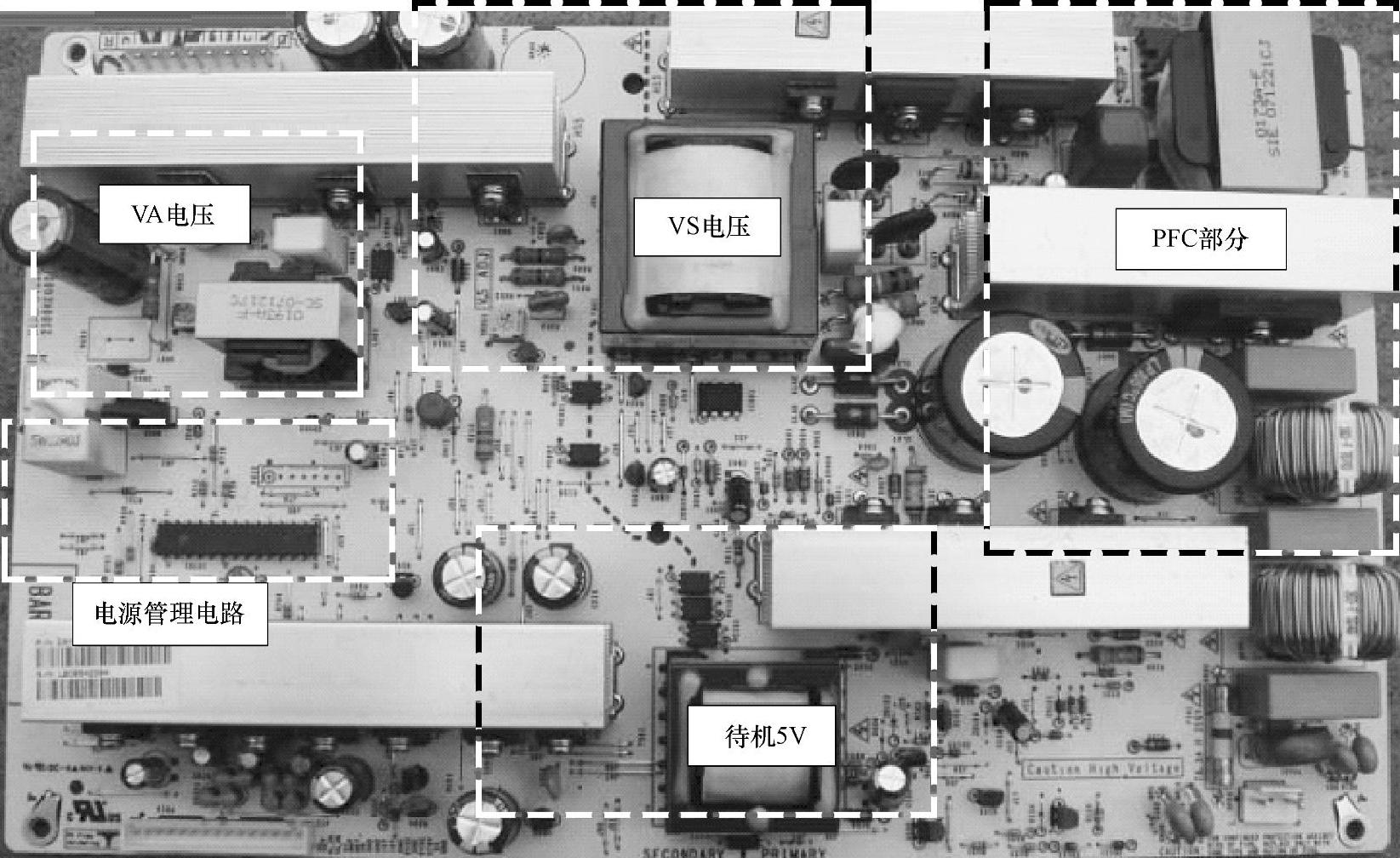

图1-5 三星S42AX-YD05屏电源板实物图

工作顺序：接收交流电压（输入交流电压范围一般为90～265V）经过进线抗干扰电路后一般分为两路，一路经整流、滤波后至待机5V电压形成电路，主要产生待机5V电压提供给信号处理板，信号处理板上CPU开始工作；另一路送到主电源全桥整流滤波电路，当二次开机后，信号处理板上CPU发出二次开机指令至电源板，这时受控PFC电路启动工作，全桥整流电路产生300V电压，经PFC电路提高功率因数，产生约400V的PFC电压至低电压12V、9V、8V、5V、3.3V形成电路和高电压VS、VA、VSCON、VE、VSET电压形成电路，产生不同的电压提供给屏上组件和信号处理板。不同型号的等离子彩电电源输出的电压有所差异。

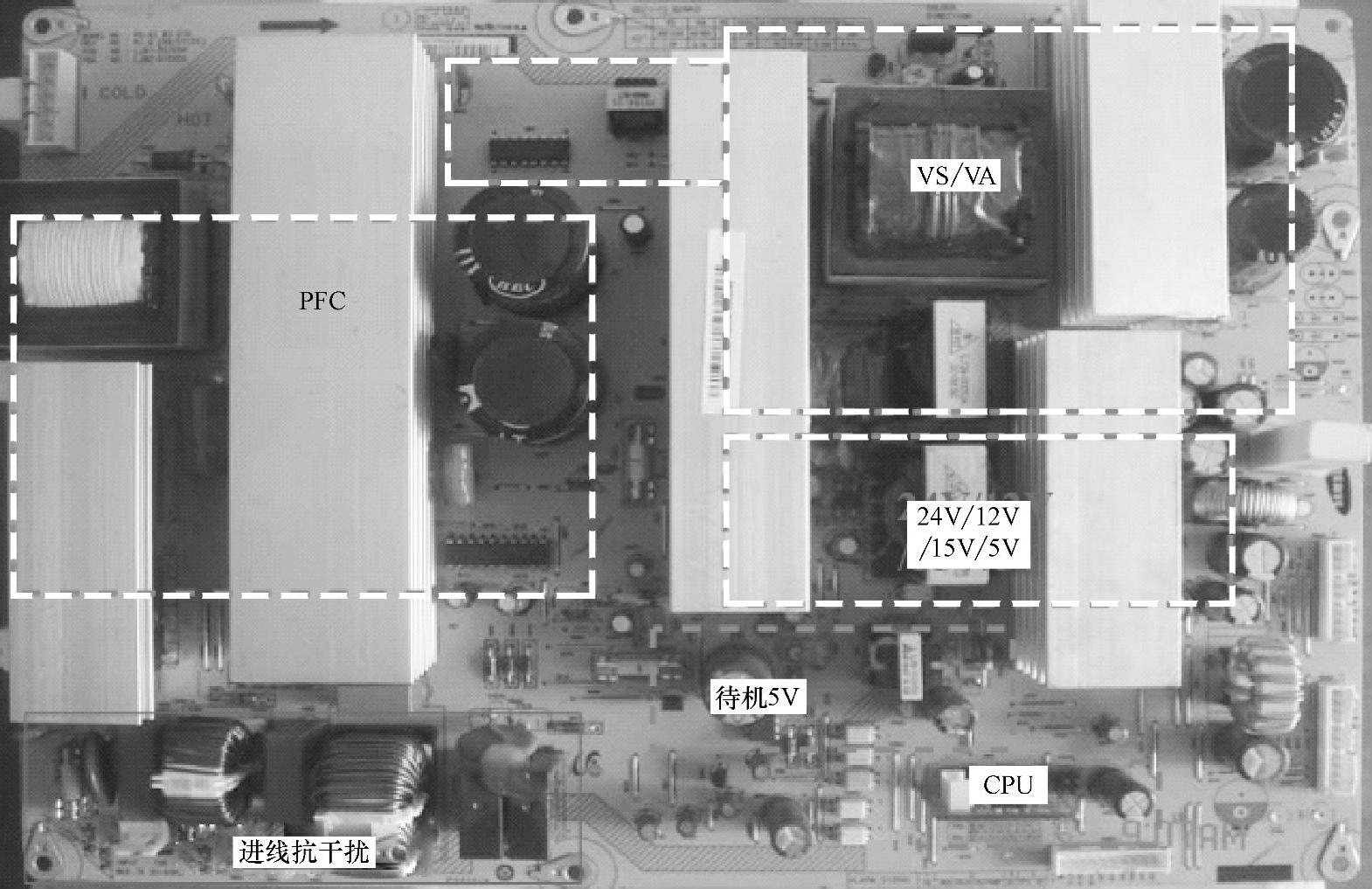

图1-6 LG PDP32FLX031屏电源板实物图

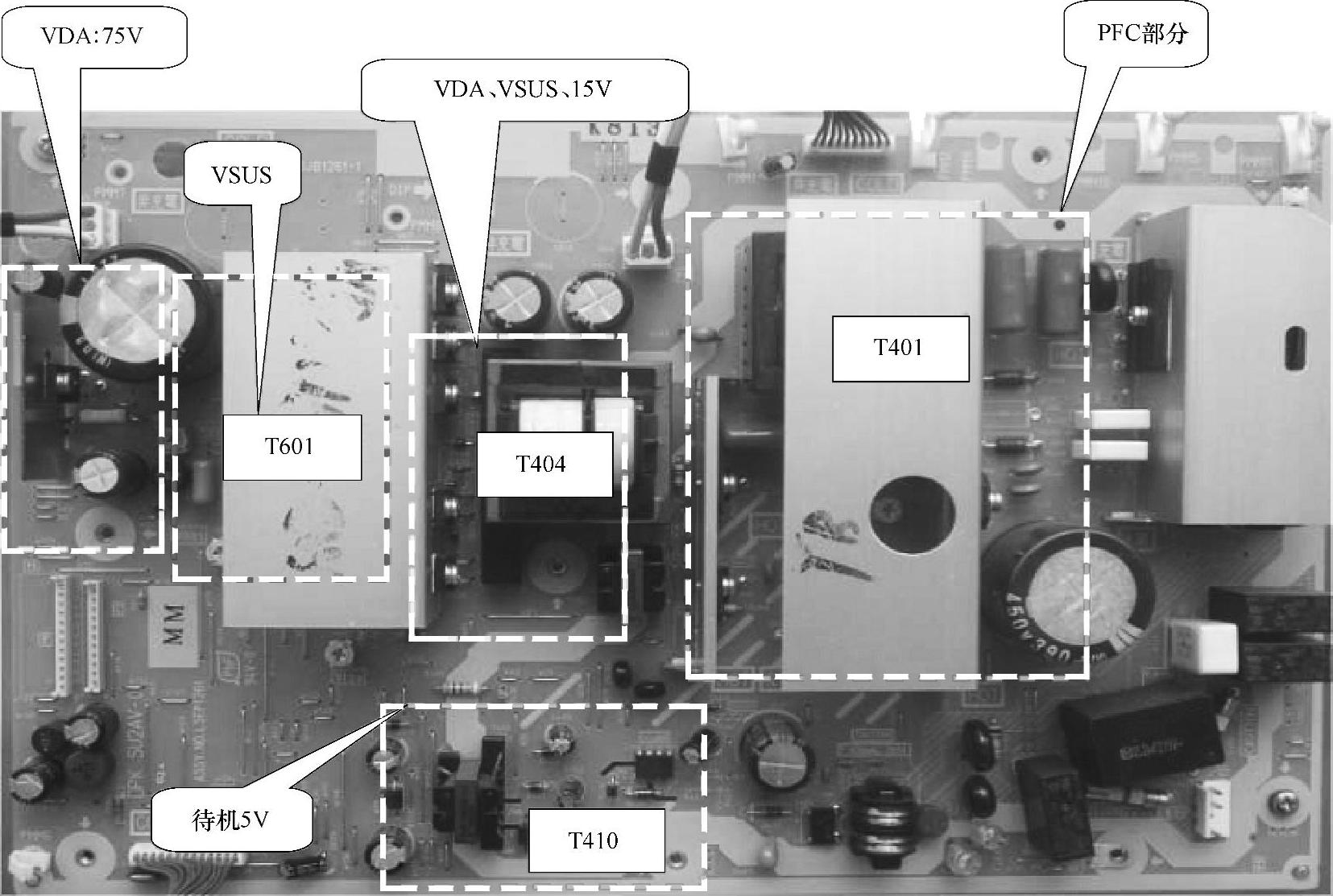

图1-7 松下MD50H11CJB屏电源板实物图
