供油提前角一般由厂家试验确定，不同机型的校正方法不同。康明斯B系列和C系列柴油机利用两个正时销插入的方法确定供油提前角，一个为传动齿轮定时销，一个为喷油泵凸轮轴定时销，如图5-17所示。传动齿轮定时销在齿轮室后端面，可插入凸轮轴正时齿轮上的销孔；喷油泵凸轮轴定时销在喷油泵体上，可插入调速器飞锤上的突耳或喷油泵凸轮轴上的缺口。

康明斯B、C系列柴油机供油提前角的确定步骤如下：要获得正确的喷油正时，首先要确定第1缸压缩冲程上止点。在康明斯B、C系列柴油机的正时齿轮中，曲轴正时齿轮和配气机构凸轮轴正时齿轮上刻有记号，装配时要对齐。但配气机构凸轮轴正时齿轮和喷油泵驱动齿轮间无正时记号，对于康明斯C系列和B系列柴油机，安装喷油泵前先用盘车工具转动飞轮，使齿轮室上的定时销能够插入正时齿轮销孔，此时活塞处于第1缸压缩冲程上止点对应的位置，如图5-18所示。第1缸压缩上止点确定后，应使用喷油泵凸轮轴定时销将喷油泵凸轮轴锁定在正确的正时位置。如图5-19所示，拆下喷油泵定时销外的检视螺塞，转动喷油泵凸轮轴，从检视孔中可观察到突耳或缺口，将定时销插入锁定喷油泵凸轮轴。此时，喷油泵凸轮轴的转角正好是规定的供油提前角，即凸轮轴处于从供油始点（出油阀紧帽处油面开始波动）继续顺时针转过一个供油提前角角度的位置。

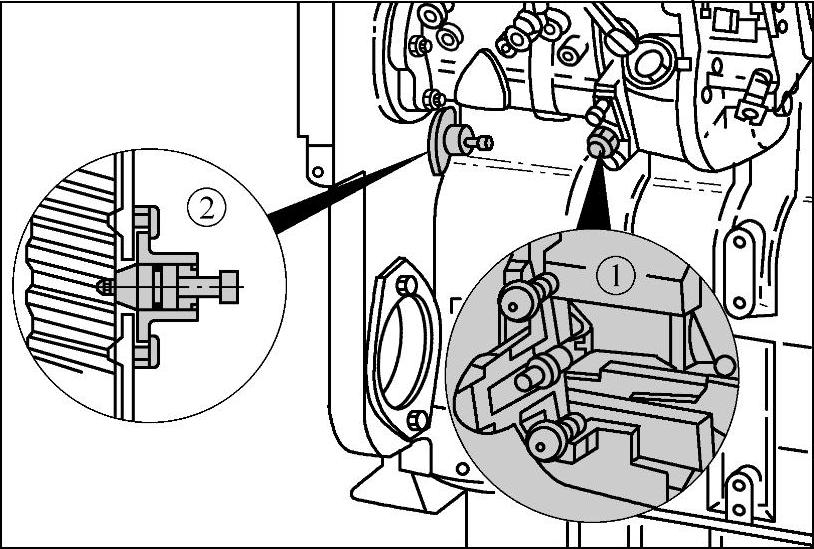

图5-17 康明斯B、C系列柴油机传动齿轮定时销②和喷油泵凸轮轴定时销①位置

(www.daowen.com)

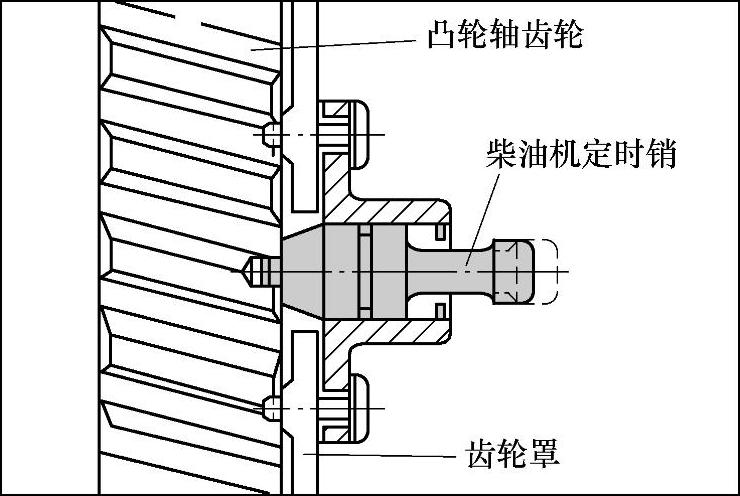

图5-18 柴油机传动齿轮定时销

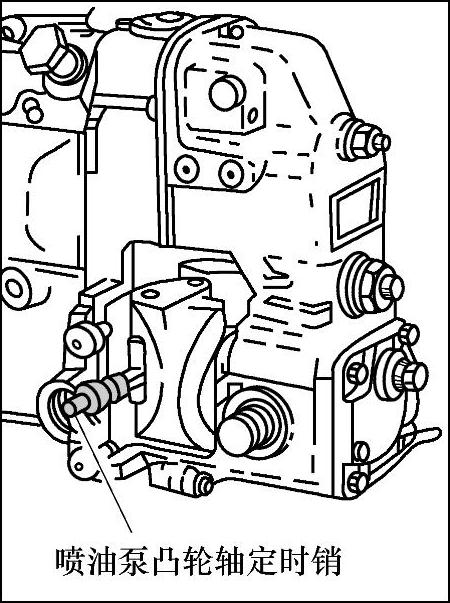

图5-19 喷油泵凸轮轴定时销

完成上述步骤后，将喷油泵凸轮轴插入喷油泵驱动齿轮的中心孔中，并将喷油泵泵体按规定力矩安装在齿轮盖背面的固定螺栓上。再用套筒和扭力扳手以10～15N·m的力矩将喷油泵凸轮轴驱动齿轮的固定螺母拧紧。注意：拧紧的力矩不可超过规定力矩，以免损坏定时销。再将2个正时销取出并倒过来装入其安装孔中，完成喷油泵的安装及喷油定时的确定。由此可见，对于康明斯C系列和B系列柴油机，利用两个正时销插入来确定供油时间的方法简单、操作方便且可靠性高。一旦其供油正时确定，在其后的工作中一般不需再进行调整。最后，应按规定力矩将喷油泵凸轮轴驱动齿轮的固定螺母再次拧紧。
