挺柱是凸轮的从动件，其功用是将来自凸轮的运动和作用力传给推杆或气门，同时还承受凸轮所施加的侧向力，并将其传给机体或气缸盖。推杆处于挺柱和摇臂之间，其功用是将挺柱传来的运动和作用力传给摇臂。

B系列和C系列柴油机的挺柱被制成蘑菇形状，底面为平面，内腔球形窝座与推杆球头配合。安装时使其中心线与凸轮的中心线有一个偏心距（见图3-9a），这个偏心距使气门挺柱在推动推杆时发生转动，使挺柱底面磨损均匀。N系列和K系列柴油机采用凸轮从动件总成，凸轮从动件包括随动臂、滚轮、随动臂轴等零件（见图3-9b）。由于滚轮可在凸轮上滚动，故磨损较小，随动臂上的滚轮选用含铬合金钢制成，并经淬火、回火处理，其硬度保持在61～64HRC。如图3-10所示为康明斯N系列柴油机凸轮从动件总成和推杆。

康明斯柴油机气门推杆是一根钢管，以减小质量并保证足够的刚度。它上下运动时，有小量的摆动，因此上下两端焊有不同形状的球头。上端头为凹球形，摇臂调整螺钉的球头即坐落其中，下端头为球形，坐落在挺柱的凹球面内。上下两端头均经淬火。N系列和K系列柴油机由于采用PT燃油系统，除进、排气门推杆外，还包括PT喷油器的推杆（见图3-10），喷油器推杆的外径比气门推杆的外径大，不能互换。

图3-9 挺柱(www.daowen.com)

a）菌形平面挺柱 b）滚轮式挺柱

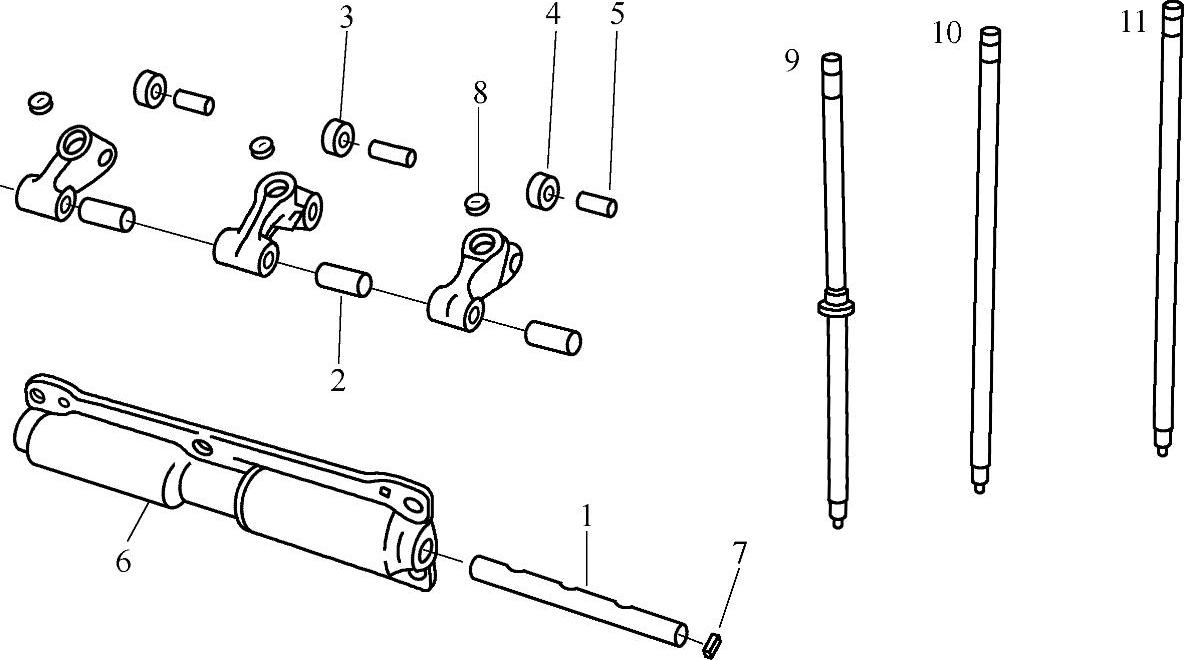

图3-10 N系列柴油机凸轮从动件总成和推杆

1—随动摇臂轴 2—衬套 3—喷油器滚轮 4—气门滚轮 5—气门滚轮销 6—随动臂盖 7—随动臂盖闷塞 8—球垫块 9—排气门推杆 10—喷油器推杆 11—进气门推杆
