蜗轮齿面接触疲劳强度的计算方法

1. 蜗轮齿面接触疲劳强度计算

为防止蜗轮齿面的点蚀或胶合,应限制其接触应力σH。蜗轮齿面接触疲劳强度计算与斜齿轮传动相似,其校核公式和设计公式如下。

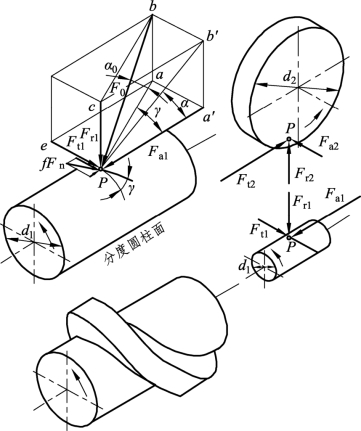

图7.12 蜗杆传动的受力分析

校核公式:

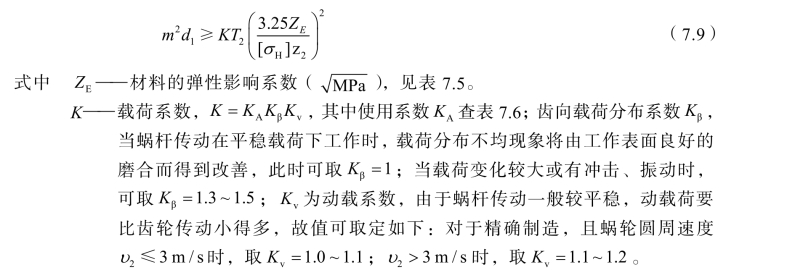

设计公式:

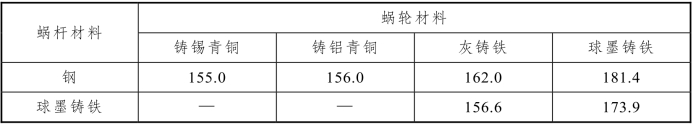

表7.5 材料的弹性影响系数ZE          单位:

(www.daowen.com)

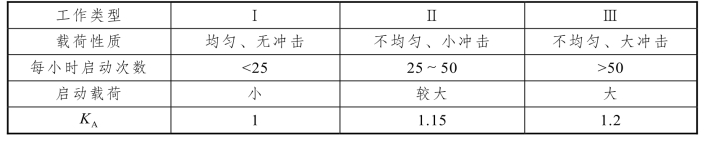

表7.6 使用系数KA

2. 许用接触应力[σH]

当蜗轮材料为灰铸铁或铝青铜时(σb 300 MPa )时,材料的抗点蚀能力强,蜗杆传动的主要失效形式为齿面胶合。因尚无完善的胶合强度计算公式,则按接触疲劳强度进行条件性计算,在查取蜗轮齿面的许用接触应力时,要考虑相对滑动速度大小。由于胶合不属于疲劳失效,[σH]的值与应力循环次数N无关,但与滑动速度υs有关,因而可直接从表7.7中查出许用接触应力的值。

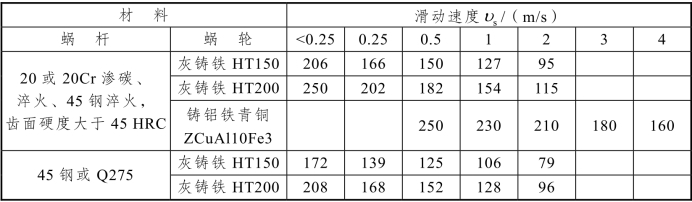

表7.7 青铜及灰铸铁蜗轮的许用接触应力[σH]        单位:MPa

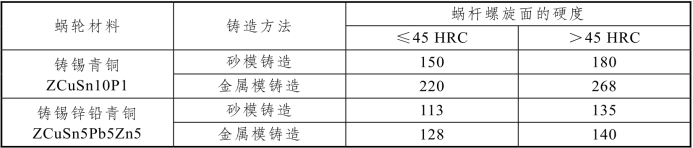

表7.8 铸锡青铜蜗轮的基本许用接触应力[σH]′      单位:MPa

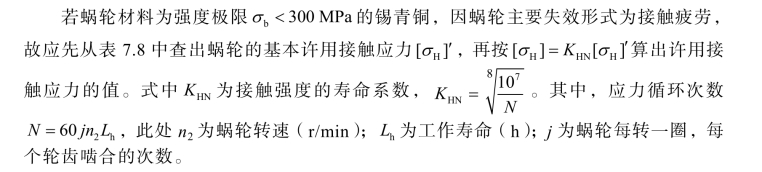

注:锡青铜的基本许用接触应力[σH]′为应力循环次数时N=107之值,当N≠107时,需将表中数值乘以寿命系数KHN;当N>25 ×107,取N=25 ×107;当N<2.6 ×105时,取N=2.6 ×105
