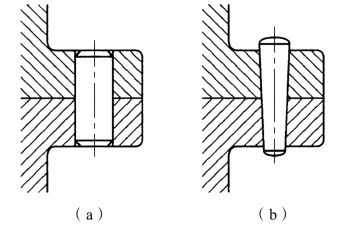

图3.16　定位销

图3.17　连接销

图3.18　安全销

1—销套；2—安全销。

销按其主要功能可分为三种：① 定位销，主要用于固定零件之间的相对位置（图3.16）；② 连接销，用于轴与毂的连接或其他连接（图3.17），可传递不大的载荷；③ 安全销，作为安全装置中的过载保护元件（图3.18）。销根据其外形的不同也可有多种类型，如圆柱销、圆锥销、槽销、销轴、开口销等。圆柱销[图3.16（a）]靠微量的过盈配合固定在铰光的销孔中，由于装拆时的磨损和残余变形的存在，多次装拆将影响连接的可靠性、定位的精确性，不宜于在多次装拆的场合下使用。其中，弹性圆柱销是由弹簧钢带卷制而成的纵向开缝的圆管（图3.19），销孔无须铰光，靠材料的弹性变形挤紧在销孔中。这种销比实心销轻，可多次装拆。

(www.daowen.com)

图3.19　弹性圆柱销

圆锥销[图3.16（b）]有1∶50的锥度，可自锁，靠圆锥面的挤压作用固定在铰光的销孔中，可以多次装拆。但普通圆锥销在冲击振动下容易出现松脱。

销轴用于两零件的铰接处，以构成铰链连接。销轴通常用开口销锁定（图3.20）。

槽销用弹簧钢碾压而成，有三条纵向沟槽（图3.21），销孔无须铰光，靠材料的弹性变形挤紧在销孔中。槽销制造比较简单，可多次装拆，多用于传递载荷。

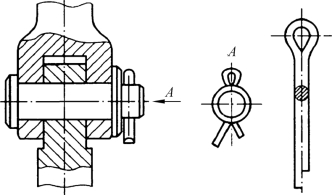

图3.20　销轴和开口销

图3.21　槽销
