弹性环连接也称胀套连接，是利用以锥面贴合并挤紧在轴一毂之间的内外钢环（胀紧连接套，简称胀套）构成的连接。根据胀套形式的不同，JB/T 7934—1999规定了5种类型（Z1～Z5）。弹性环连接能传递相当大的转矩和轴向力，没有应力集中，定心性好，装拆方便，但由于要在毂和轴上安装弹性环，应用有时受到结构的限制。

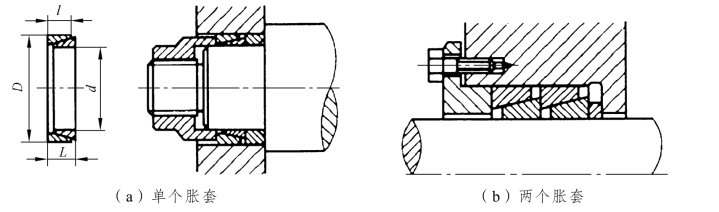

采用单个Z1型胀套的连接实例如图3.14（a）所示。当锁紧螺母，在轴向力的作用下，内外锥套相互楔紧，外锥套胀大撑紧毂，内锥套缩小箍紧轴，使接触面产生压紧力。工作时，利用此压紧力所引起的摩擦力来传递转矩或轴向力。为了传递更大的载荷，可以采用多个胀套，图3.14（b）所示为采用两个Z1胀套的实例。

图3.14　Z1胀套连接(www.daowen.com)

其他类型胀套的工作原理与Z1胀套类似。图3.15所示为Z2型胀套，在锁紧螺栓的作用下，两锥形体相互靠近，它们与内、外锥套接触的锥面使得内、外锥套收缩和扩张，达到连接的作用。

图3.15　Z2胀套连接

弹性环连接可以视为一种过盈连接，只是在弹性环连接中利用了锥面贴合并挤紧后产生的弹性变形。弹性环连接的强度计算需要考虑胀套、轴、轮毂的挤压强度。对于已经标准化的胀套，其额定的转矩[T]和额定轴向力[Fa]均为已知，选用时只需根据轴和轮毂尺寸以及传递扭矩的大小，查阅手册选择合适的型号和尺寸。
