1.电冰箱热交换组件的工作原理

蒸发器和冷凝器是电冰箱制冷管路中重要的热交换部件。电冰箱的制冷剂在通过冷凝器时，会向室外进行散热，降温后的制冷剂再通过各闸阀组件后，送到蒸发器中。制冷剂在蒸发器中，吸收室内和实物的热量，使电冰箱室内温度降低，达到制冷的目的。图7-11所示为电冰箱热交换组件的工作原理。

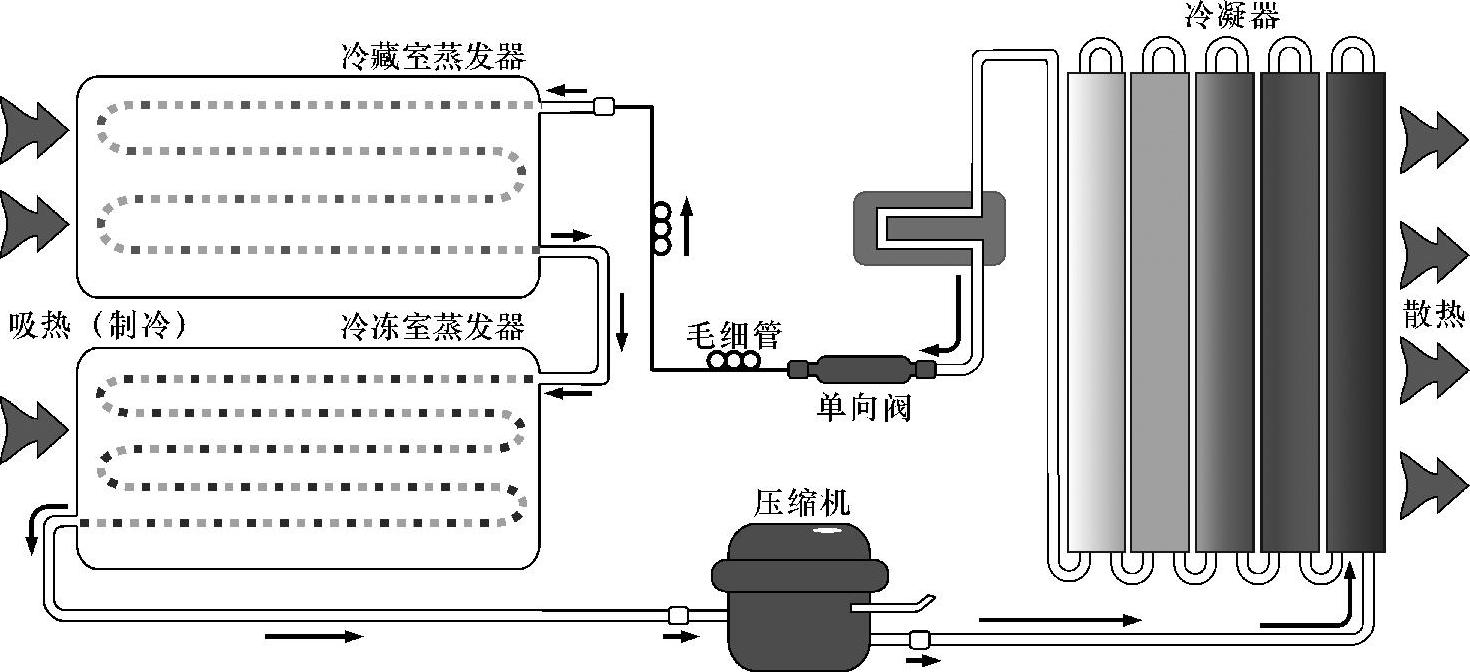

图7-11 电冰箱热交换组件的工作原理

电冰箱通常利用自然空气对流或强制空气对流两种方式，对电冰箱室内进行制冷。图7-12所示为电冰箱室内的空气循环原理。

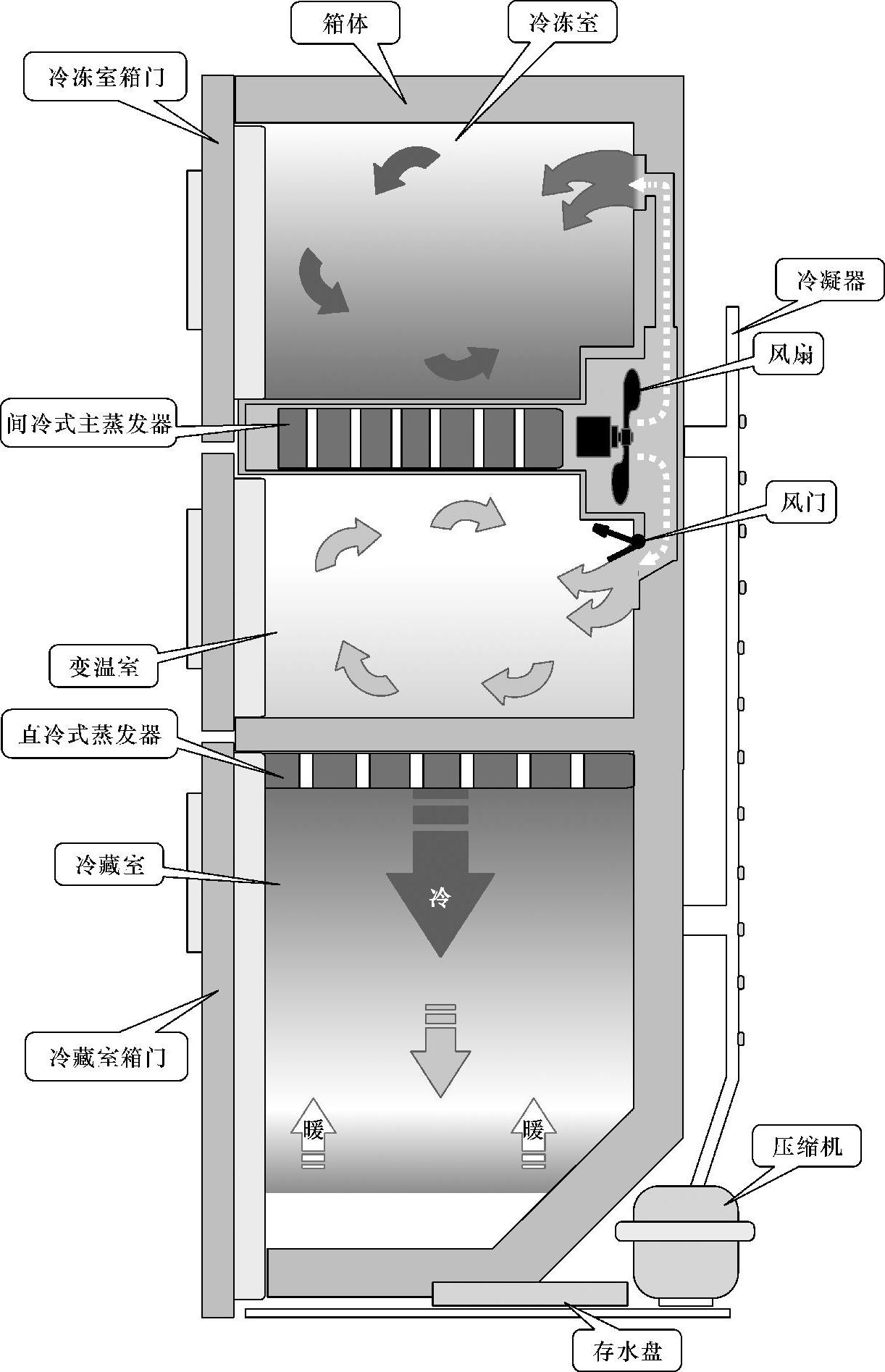

图7-12 电冰箱室内的空气循环原理(www.daowen.com)

在多门电冰箱中，冷藏室一般采用冷气自然对流降温方式（直冷式降温），冷冻室则采用冷气强制对流降温方式（间冷式降温）。从图中可以看出，间冷式降温会将蒸发器集中放置在一个专门的制冷区域内，然后依靠风扇强制吹风的方式使冷气在电冰箱内循环，从而达到制冷的效果。

受重力的影响，低温气体下降，高温气体上浮，直冷式降温便是利用了这一自然气流规律实现冷气循环。在冷藏室内设有一个蒸发器，通过蒸发器直接吸收食物和箱内空气的热量，达到制冷的目的。

2.电冰箱热交换组件的检修流程

对电冰箱热交换组件进行检修，应根据热交换组件的工作原理和特点逐步进行检查，从而确定出故障范围，判断故障部位，图7-13所示为电冰箱热交换组件的检修流程分析。

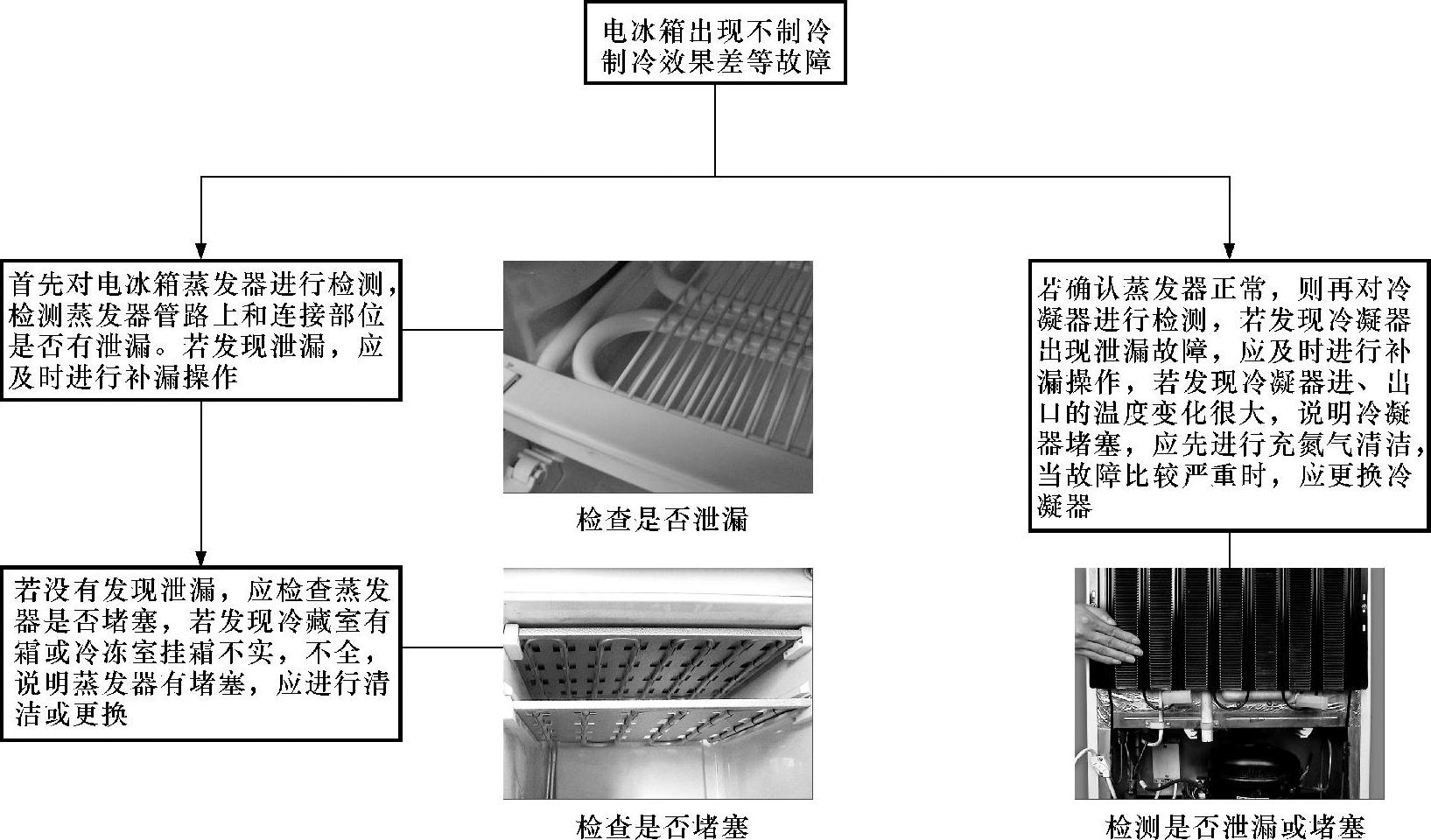

图7-13 电冰箱热交换组件的检修流程分析
