1.冷凝器的结构特点

冷凝器是电冰箱的散热部件，通常位于电冰箱的背部，根据设计方式不同，冷凝器可分为外露式和内藏式两种，如图7-1所示。

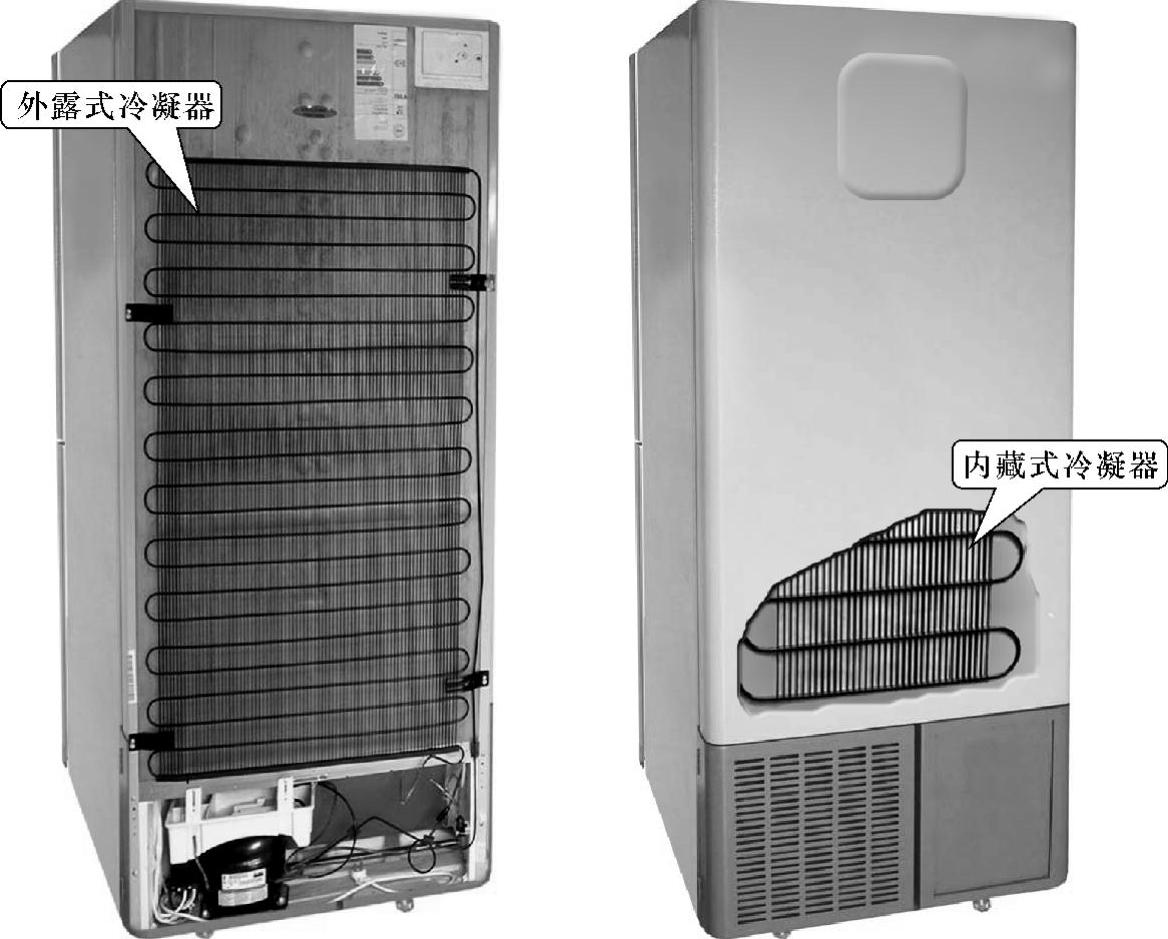

图7-1 电冰箱的冷凝器种类

（1）外露式冷凝器

外露式冷凝器直接固定在电冰箱背部，通过连接管路与电冰箱的制冷管路连接。外露式冷凝器根据散热方式不同，还可分为钢丝盘管式冷凝器和百叶窗式冷凝器。

①钢丝盘管式冷凝器

钢丝盘管式冷凝器又叫做丝管式冷凝器，它的蛇形盘管由表面镀铜的薄钢板卷焊而成，在盘管两侧均匀地焊上直径为1.5～2mm的钢丝，利用钢丝散热，如图7-2所示。这种冷凝器体积小，重量轻，散热效果好，便于机械化生产。

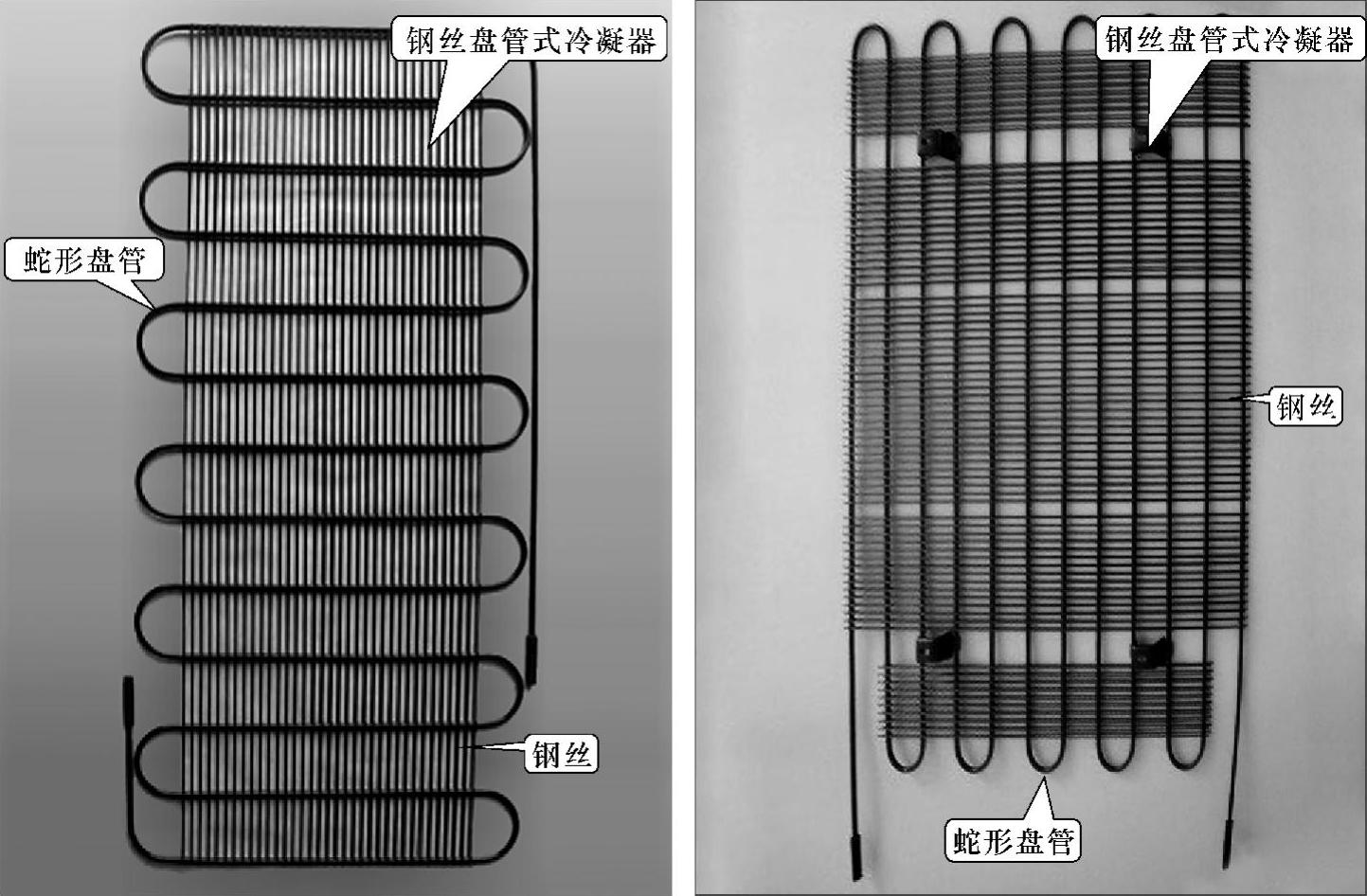

图7-2 钢丝盘管式冷凝器的结构

②百叶窗式冷凝器

百叶窗式冷凝器是将盘管紧密嵌接、胀接或点焊在百叶窗状风孔的散热钢板上，如图7-3所示。盘管通常采用紫铜管制成，散热钢板采用普通碳素钢板制成。这种冷凝器结构较为简单，但散热效果较差。

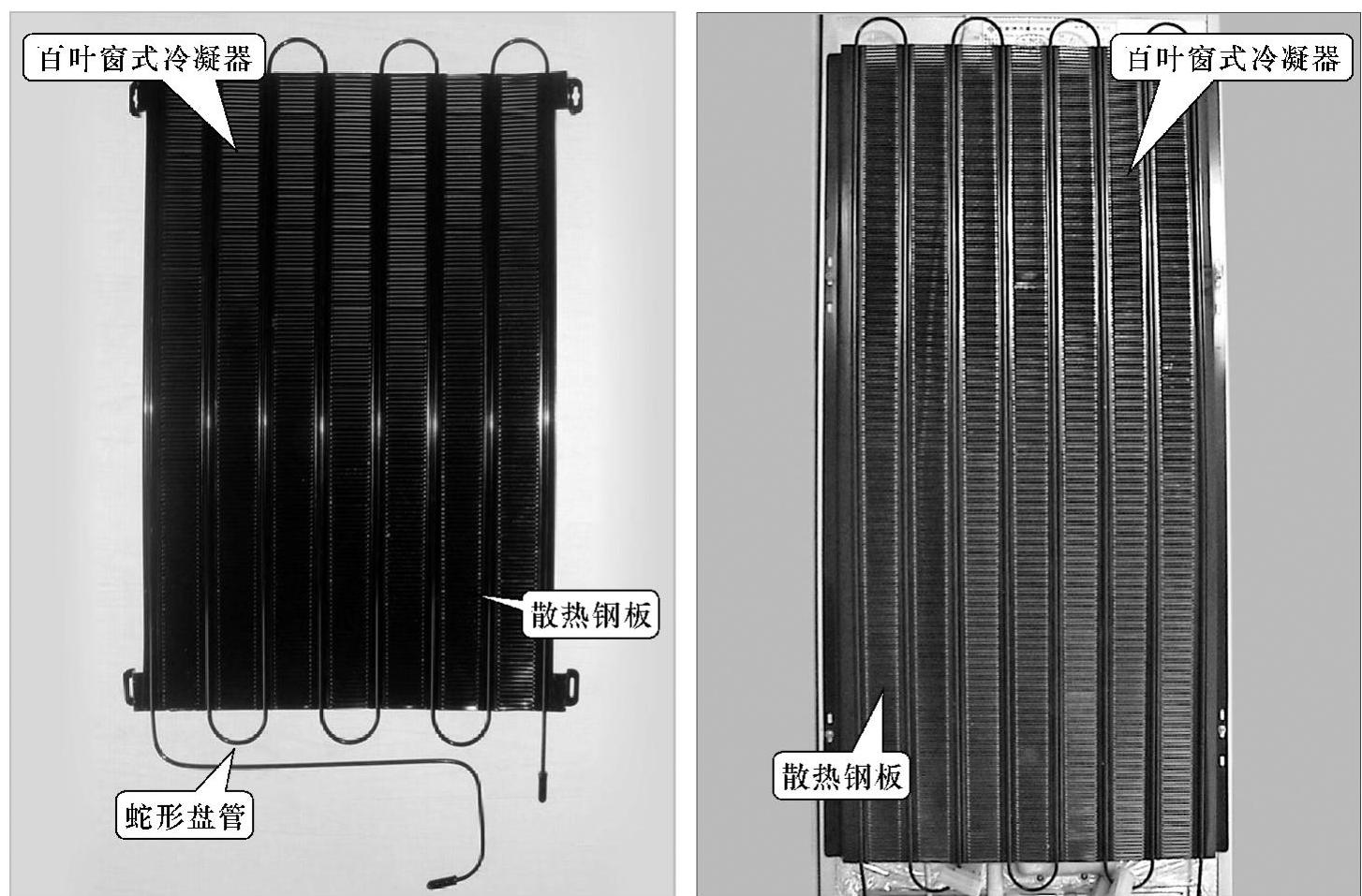

图7-3 百叶窗式冷凝器的结构

（2）内藏式冷凝器

目前，多数电冰箱都采用内藏式冷凝器，它是用挤压或粘胶铝箔将蛇形盘管贴在电冰箱箱体的背部或侧面薄钢板的内侧，利用电冰箱箱体外壁向外散热。

内藏式冷凝器具有占用空间小，不易碰损等优点，但这种冷凝器的散热性能不如外露式冷凝器好，并且由于冷凝器位于电冰箱箱体内，对这种冷凝器的检修也比较麻烦。图7-4所示为内藏式冷凝器的结构示意图。

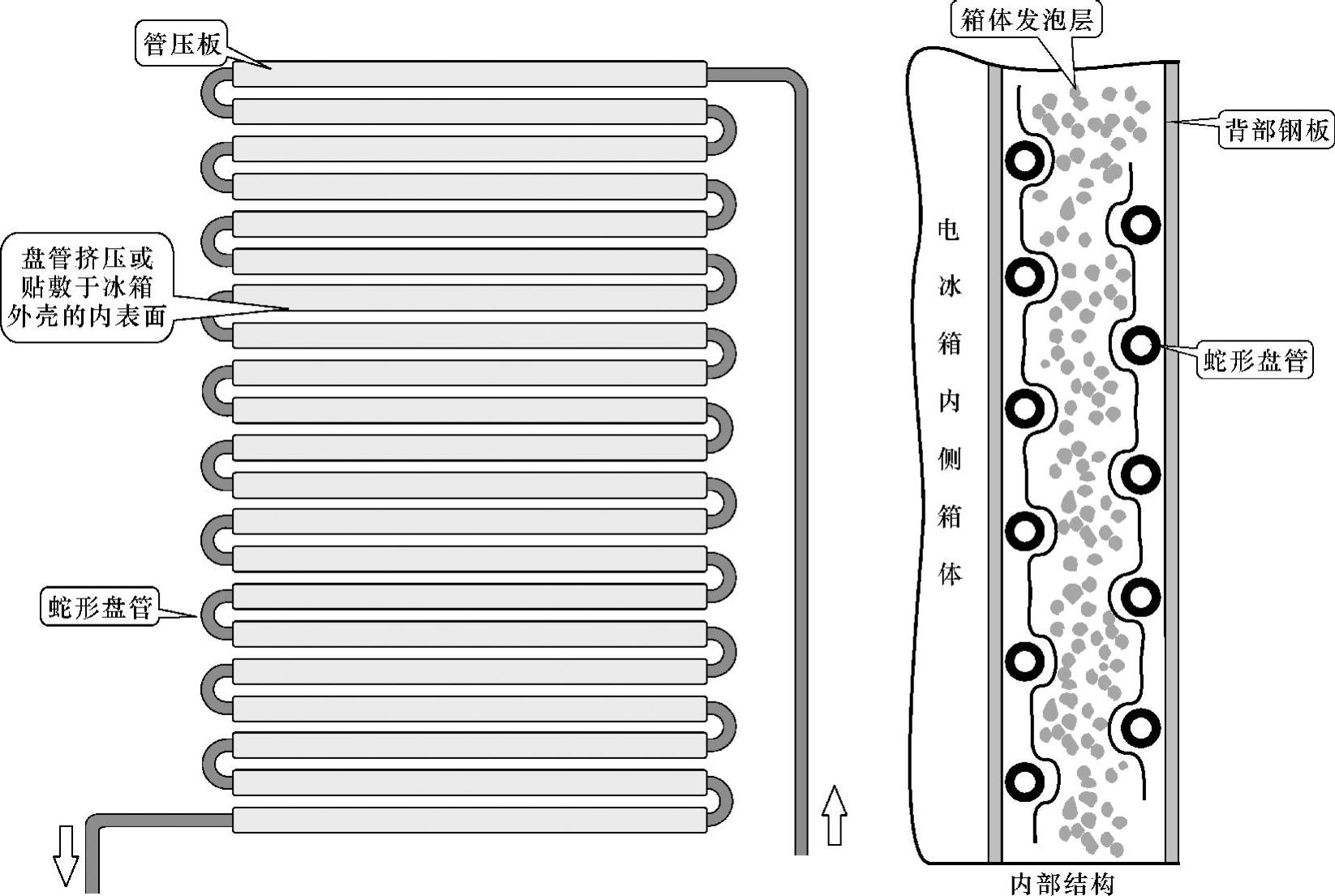

图7-4 内藏式冷凝器的结构示意图

链接：

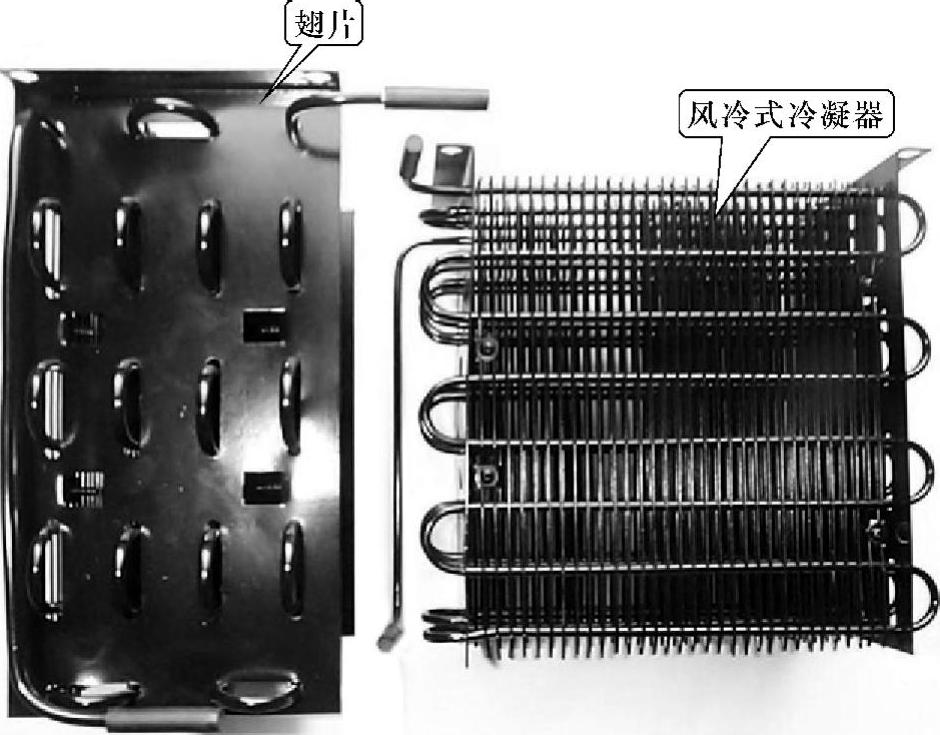

在大型电冰箱中多采用风冷式冷凝器，其结构如图7-5所示。它是由纯铜管和翅片组成的，纯铜管焊接在翅片里，与翅片一起制成长方体而后安装在箱壁内。这种冷凝器的结构紧凑，散热效率高，散热量大，通常采用强制对流冷却的方式（散热风冷）来提高效率。

图7-5 风冷式冷凝器(www.daowen.com)

2.蒸发器的结构特点

蒸发器与冷凝器的作用正好相反，它通常安装在电冰箱内部。制冷剂在蒸发器内进行气化的过程中，从外界（箱内的空气和食物）吸收热量，这样就使得电冰箱内的温度下降，达到了制冷的效果。图7-6所示为电冰箱中常见的蒸发器外形及安装位置。

目前市场上的电冰箱所采用的蒸发器外形有很多样式，其中冷藏室和变温室多采用内藏式蒸发器，而冷冻室则多采用外露式蒸发器。

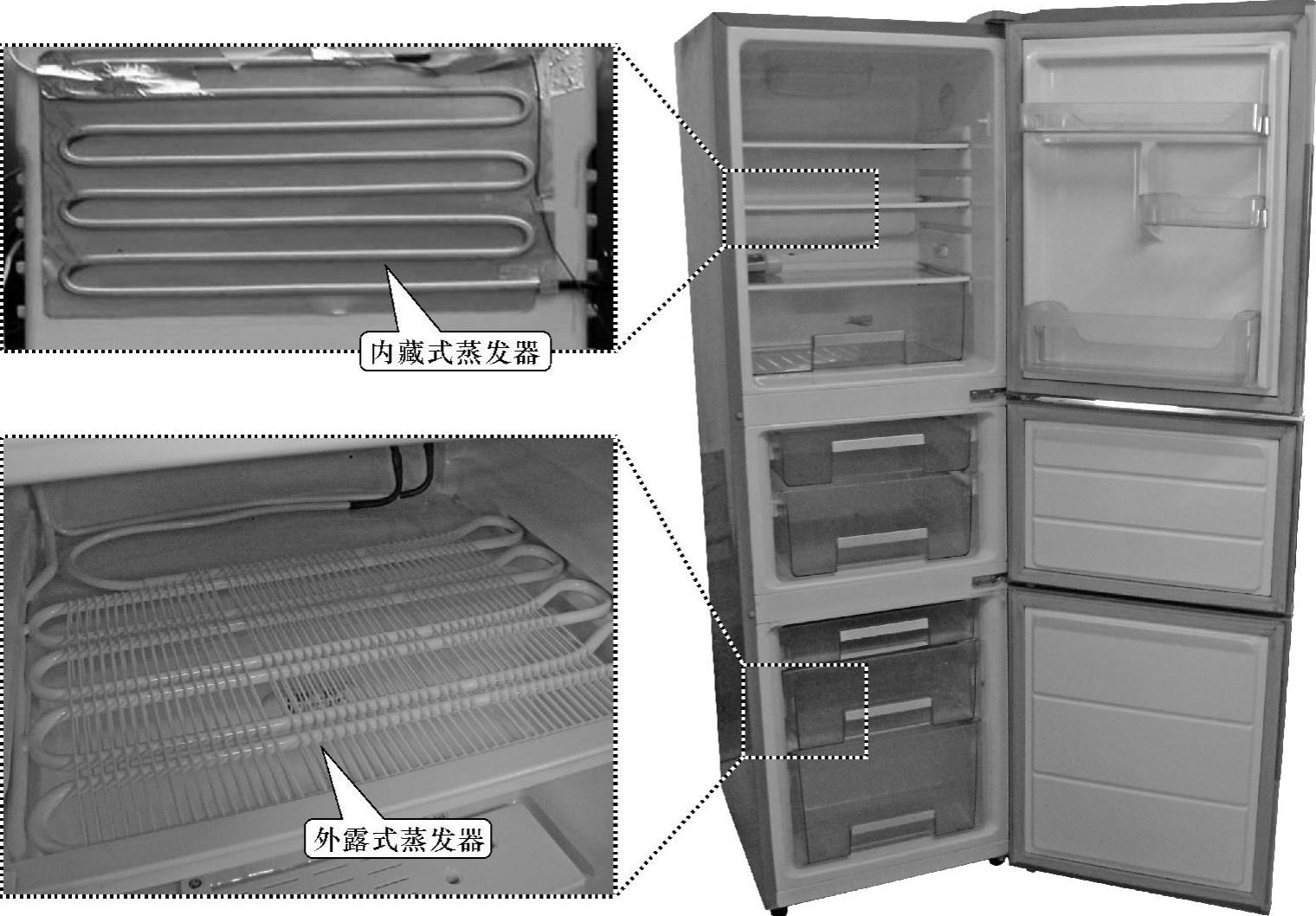

图7-6 电冰箱中常见的蒸发器外形

（1）内藏式蒸发器

目前，电冰箱内藏式蒸发器多为板管式结构，如图7-7所示，这种蒸发器是将铜管或铝管制成一定形状后，用锡焊或黏接的方法安装在成型的铜板或铝板上制成的。

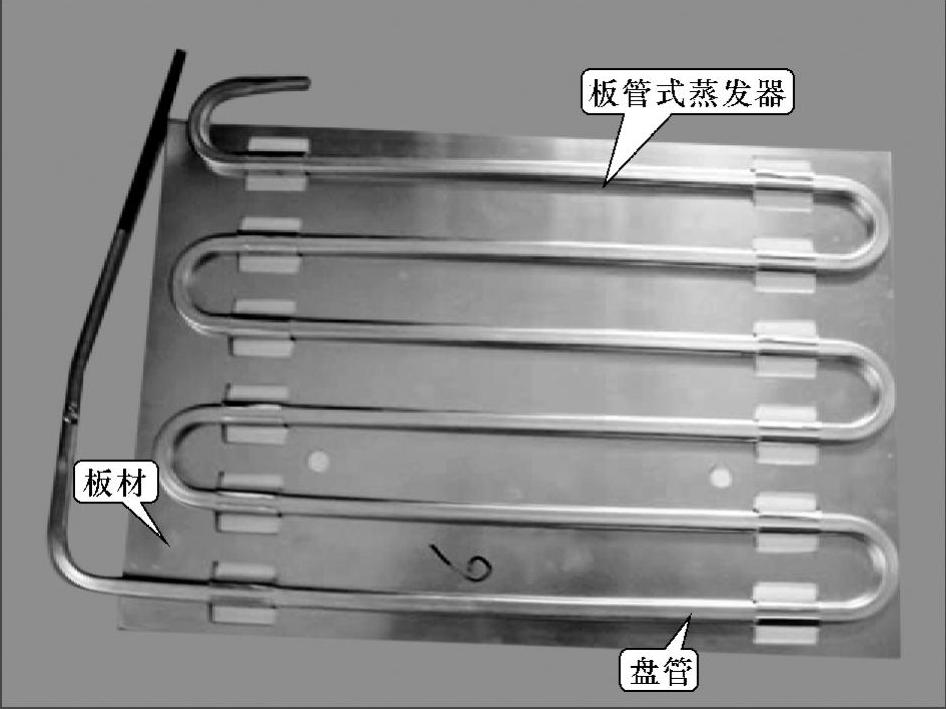

图7-7 板管式蒸发器

板管式蒸发器的结构简单，加工方便，对原材料和加工设备无太高的要求。但这种蒸发器只能做成单程盘管，且盘管的长度受一定的限制，而且由于盘管与壁板之间会存在一定的距离，这也在一定程度上影响了它的传热效率，同时也会造成蒸发器制冷量不均匀的现象。

链接：

老式电冰箱所采用的蒸发器多为吹胀式蒸发器，它是依靠空气自然循环的一种蒸发器。这种蒸发器是将具有阻焊特性的涂料浇注到事先设计好的蒸发管路模具中，然后与盘好的管路进行强力高压扎焊，使其成为一体，最后再由高压氮气进行充注，将管路吹胀，如图7-8所示。

这种蒸发器整个嵌入在冷冻室隔热层中，一旦遇到蒸发器发生泄漏故障时，必须将其整个废除，然后重新嵌入新的蒸发器替代。

图7-8 吹胀式蒸发器

（2）外露式蒸发器

外露式蒸发器多应用于冷冻室内，由于冷冻室需要的制冷量多于冷藏室，因此，外露式蒸发器常以外露状态出现。图7-9所示为外露式蒸发器的实物外形，从图中可以看出这种蒸发器主要由钢丝和盘管组成。

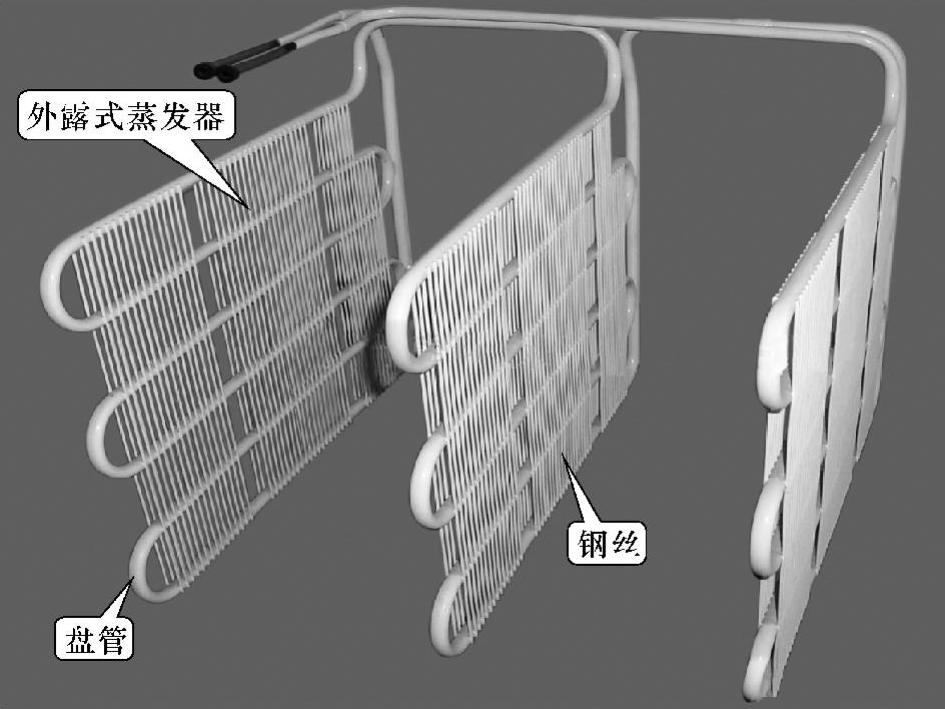

图7-9 外露式蒸发器的实物外形

图7-10所示为外露式蒸发器的结构示意图，它是在制冷盘管的两侧均匀地点焊上钢丝，其结构与钢丝盘管式冷凝器类似，这种蒸发器多用于大容积抽屉式电冰箱的冷冻室中。

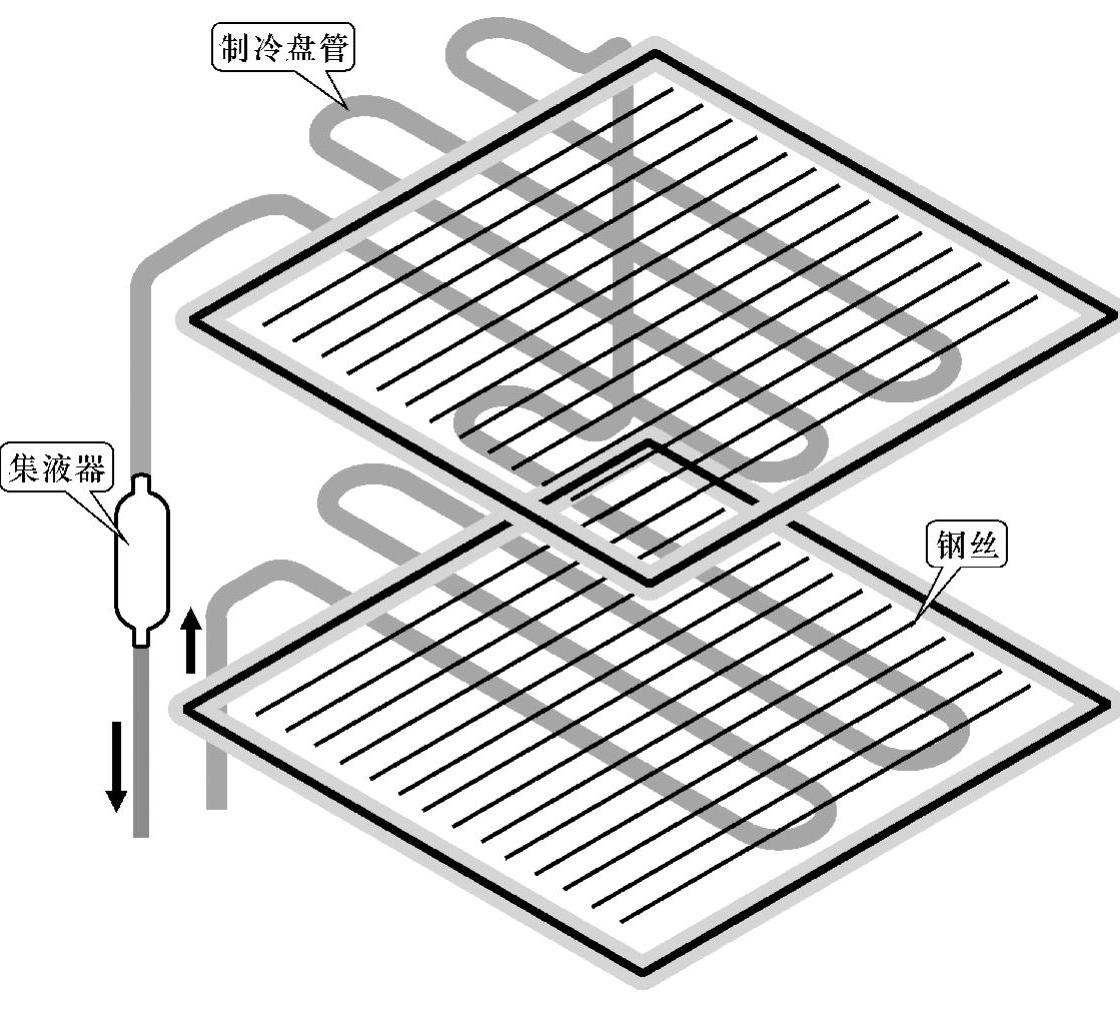

图7-10 外露式蒸发器的结构示意图
