箱座类零件在机械中的应用及材料选择

时间:2023-06-21 理论教育 版权反馈
【摘要】:箱座类零件是机械中的重要零件之一,其结构一般较为复杂,工作条件相差很大。 对受力较大,要求强度、韧性高,甚至能在高温下正常工作的箱体件,如汽轮机机壳,应采用铸钢。 对受力较大,但形状简单、生产数量少的箱座件,可采用钢板焊接而成。 对受力不大,且主要承受静载荷、不受冲击的箱座件,可选用灰铸铁,如在工作中与其他零件有相对运动,且有摩擦、磨损产生,则应选用珠光体基体灰铸铁。

箱座类零件在机械中的应用及材料选择

箱座类零件是机械中的重要零件之一,其结构一般较为复杂,工作条件相差很大。主轴箱、变速箱、进给箱和阀体等通常受力不大,要求有较高的刚度和密封性; 工作台和导轨等要求有较高的耐磨性; 以承压为主的机身、底座等要求有较好的刚性和减振性; 有些机身、支架往往同时承受拉、压和弯曲应力,甚至还承受冲击力,故要求有较好的综合力学性能。

(1) 对受力较大,要求强度、韧性高,甚至能在高温下正常工作的箱体件,如汽轮机机壳,应采用铸钢。铸钢件应进行完全退火或正火,以消除粗晶组织和铸造应力。

(2) 对受力较大,但形状简单、生产数量少的箱座件,可采用钢板焊接而成。

(3) 对受力不大,且主要承受静载荷、不受冲击的箱座件,可选用灰铸铁,如在工作中与其他零件有相对运动,且有摩擦、磨损产生,则应选用珠光体基体灰铸铁。铸铁件一般应进行去应力退火。

(4) 对受力不大、要求自重轻或导热好的箱座件,可选用铸造铝合金。铝合金件应根据成分不同,进行退火或固溶热处理、时效处理。

(5) 对受力小,要求自重轻、工作条件好的箱座体,可选用工程塑料

任务回顾

( 1) 从模具的裂纹源附近提取样品,用仪器进行模具材料的化学成分分析,结果见表8-8。

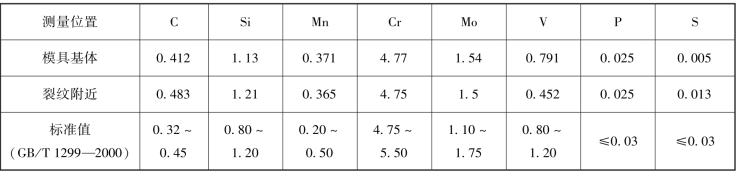

表8-8 化学成分分析结果

与标准规定的化学成分相比,模具的化学成分V 含量低于标准含量的下限成分,而Si含量处于标准含量的上限。

(2) 模具的断裂失效部位形貌如图8 -7 所示,模具型腔未发现热磨损痕迹,没有明显塑性变形发生,未发现龟裂,也未发现加工刀痕的痕迹。失效模具呈现两条相交的宏观裂纹,呈“T” 字形,其中一条横向贯穿模具。根据裂纹的位置和方向,可以判断横穿整个模具的较长的一条裂纹最先形成,阻止了较短一条裂纹向前扩展,故较长的为主裂纹,较短的为次裂纹。

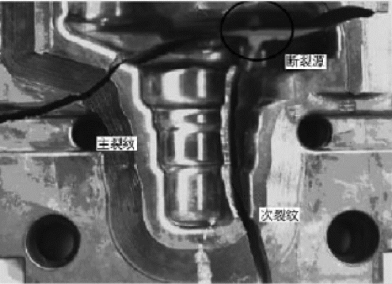

图8-7 模具的断裂失效部位形貌

(3) 对失效模具切割、取样,进行金相制样,用4%硝酸酒精腐蚀后观察其显微组织如图8 -8 所示,从图中可以看出失效模具钢中存在块状的不均匀组织。(www.daowen.com)

图8-8 失效模具的显微组织

任务实施

汽车曲轴热锻模具所用H13 钢化学成分与标准中规定的合金元素含量相比,其裂纹源附近的V 含量偏低,而Si 含量偏高。无论是锻后退回态,还是最终热处理态的模具钢中都存在带状组织和块状组织,这表明该模具钢中的化学成分和显微组织不均匀,致使模具的力学性能尤其是冲击韧度降低,是造成模具早期失效的主要原因。

刃具的选材

工模具在切削加工工业中应用非常广泛,它主要指各种刃具、模具和量具等。下面主要介绍常用刃具的选材。

一、刃具的工作条件

刃具主要指车刀、铣刀、钻头、锯条丝锥、板牙等工具,它的任务就是切削。刃具在切削过程中受到被切削材料的强烈挤压,刃部受到很大的弯曲应力,某些刃具(如钻头、铰刀) 还会受到较大的扭转应力作用。刃部与切屑之间相对摩擦,产生高温,切削速度越大,温度越高,有时可达500 ℃~600 ℃。一般冲击作用较小,但机用刃具往往承受较大的冲击与振动。

二、刃具的失效形式

刃具主要的失效形式是磨损、断裂、刃部软化。由于磨损增加了切削抗力,降低切削零件表面质量,也由于刃部形状变化,因此被加工零件的形状和尺寸精度降低; 又由于刃部温度升高,若刃具材料的红硬性低或高温性能不足,则刃部硬度显著下降,刃具丧失切削加工能力。

三、刃具材料的性能要求

根据上述工作条件和失效形式,要求刃具具有高的硬度(一般为62 HRC 以上) 和耐磨性,还要求有高的热硬性。为了承受切削力、冲击和振动,刃具材料必须有足够的强度、韧性和塑性,以免刃部在冲击、振动载荷作用下突然发生折断或剥落。还要求刃具材料有高的淬透性,可采用较低的冷速淬火,以防止刃具变形和开裂。

四、常用刃具材料

制造刃具的材料通常有碳素工具钢、低合金刃具钢、高速钢、硬质合金和陶瓷。碳素工具钢价格较低,但淬透性差。简单、低速的受用刃具,如手锯锯条、锉刀、木工用刨刀、凿子等对热硬性和强韧性要求不高,它的主要的使用性能是高的硬度和耐磨性,故可用碳素工具钢(如T8、T10、T12 钢) 制造。低速切削、形状较复杂的刃具,如丝锥、板牙、拉刀等,可用低合金刃具钢9SiCr、CrWMn 制造。因钢中加入Cr、W、Mn 等元素,使钢的淬透性和耐磨性大大提高,热硬性和韧性也有所改善,可在小于300 ℃的温度下使用。

高速切削使用的刃具选用高速钢(W18Cr4V 钢、W6Mo5Cr4V2 钢等) 来制造。高速钢具有高硬度、高耐磨性、高的热硬性、好的强韧性和高的淬透性的特点,因此,在刃具制造中被广泛使用,用来制造车刀、铣刀、钻头和其他复杂、精密的刃具。高速钢的硬度为62 ~68 HRC,切削温度可达500 ℃~550 ℃,价格较贵。
