碳素结构钢常被用于工程构件（桥梁、船舶和建筑等） 和机械零件（齿轮和轴等） 的制造中。

1.普通碳素结构钢

此类钢有害杂质相对较多，常被用于制造要求不高的机械零件和工程构件。普通碳素结构钢在热轧空冷后一般无须进行热处理即可使用，供货方式常为板材和型材（圆钢、方钢、工字钢、角钢及建筑用的螺纹钢筋等）。

牌号表示方法由屈服强度的汉语拼音首字母“Q”、屈服强度数值、质量等级符号和脱氧方法四部分组成，如Q275AF 表示屈服强度为275 MPa，A 级沸腾钢。

碳素结构钢属于低碳钢，其塑性和焊接性较好，价格便宜，应用广泛，产量占钢总产量的70% ～80%。碳素结构钢的牌号、力学性能及用途见表5 -1。

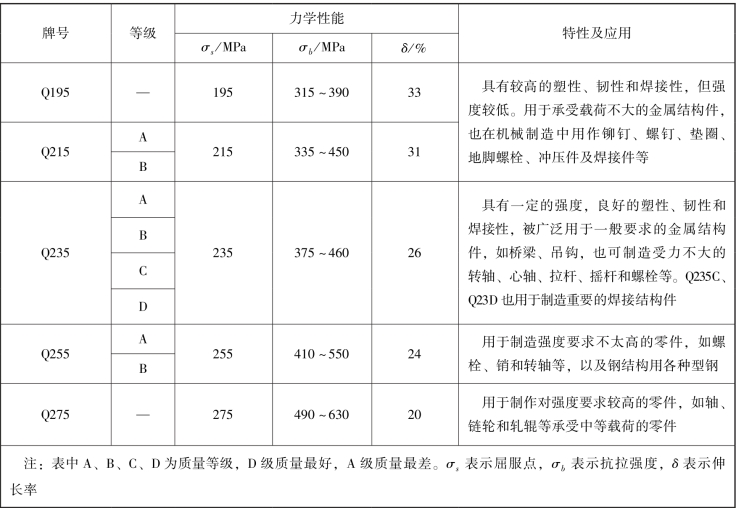

表5-1　碳素结构钢的牌号、力学性能及用途

(www.daowen.com)

由表5 -1 可知，牌号从Q195 至Q275 的钢的抗拉强度逐渐增大，塑性伸长率逐渐变小，而冲击韧性变化不大。从用途方面来说，Q195 只能用于制造载荷不大的结构件，而Q275 可用于制造承受中等载荷的零件。对于需要承受更大载荷的结构件，则应用优质碳素结构钢及合金结构钢。

2.优质碳素结构钢

优质碳素结构钢中有害元素硫、磷及非金属夹杂物较少，强度、塑性和韧性等力学性能高于普通碳素结构钢，多用于较重要的机械零件（如齿轮和轴类等）。其一般要进行热处理以进一步提高力学性能，如淬火加回火、表面热处理等。

优质碳素结构钢的牌号由两位数组成，它表示含碳量的万分之几，如45 钢表示含碳量为万分之四十五，即0.45%； 08 钢含碳量为万分之八，即0.08%。若为沸腾钢，则应用数字后面加符号“F” 表示。含锰量较高（ω（Mn） =0.7% ～1.2%） 的钢应用数字后面加元素符号“Mn” 表示，如60 Mn 和15 Mn。

根据2015 年制定的优质碳素结构钢国家标准，其牌号、化学成分和力学性能见表5-2。

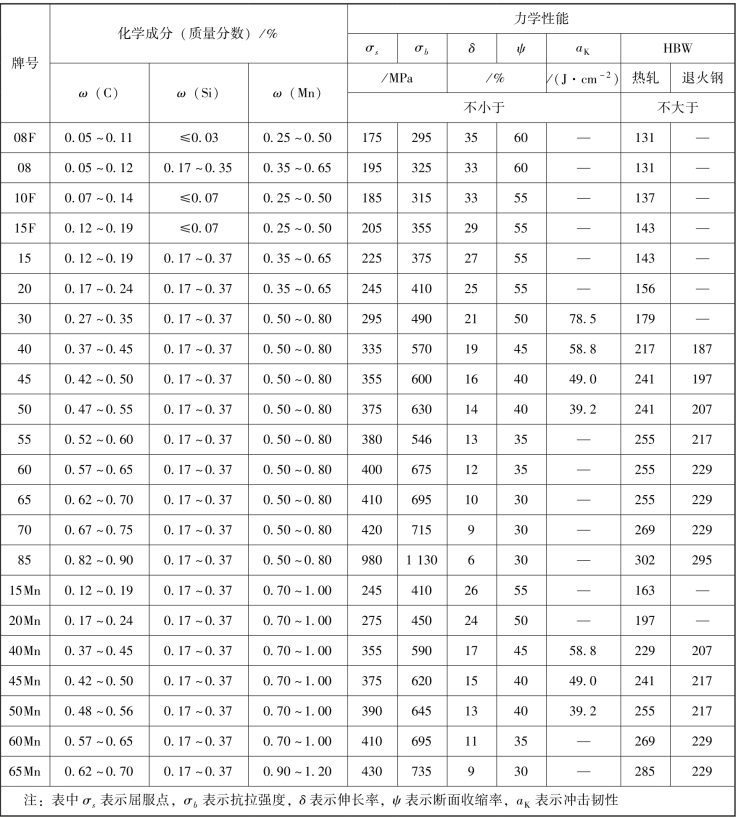

表5-2　优质碳素结构钢的牌号、化学成分和力学性能（摘自GB/T 699—2015）
