1.工业纯铁

P 点以左的铁碳合金（ω（C） ＜0.021 8%） 的室温组织为铁素体（F）。

2.碳钢

P 点与E 点之间的铁碳合金（ω（C） =0.021 8% ～2.110 0%） 的特点是高温固态组织为塑性较好的奥氏体，生产中压力加工（锻造、轧制） 都在奥氏体区进行。根据室温组织不同，合金钢又可分为共析钢、亚共析钢和过共析钢三类。

（1） 共析钢： S 点处的合金，室温组织为珠光体。

（2） 亚共析钢： S 点以左的合金（ω（C） =0.021 8% ～0.770 0%），室温组织为珠光体+铁素体。

（3） 过共析钢： S 点以右的合金（ω（C） =0.77% ～2.11%），室温组织为珠光体+二次渗碳体。

3.白口铸铁

成分为E 点以右的合金（ω（C） =2.11% ～6.69%），其特点是这部分合金在结晶时具有共晶转变，因而铸造性能较好。在高温组织中，由于渗碳体含量较大，力学性能硬而脆，故不能进行压力加工。

根据室温组织的不同，白口铸铁可分为共晶白口铸铁、亚共晶白口铸铁和过共晶白口铸铁三类。

（1） 共晶白口铸铁： C 点处的合金（ω（C） =4.30%），室温组织为低温莱氏体。

（2） 亚共晶白口铸铁： C 点以左的合金（ω（C） =2.11% ～4.30%），室温组织为低温莱氏体+珠光体+二次渗碳体。(www.daowen.com)

（3） 过共晶白口铸铁： C 点以右的合金（ω（C） =4.30% ～6.69%），室温组织为低温莱氏体+一次渗碳体。

铁碳合金相图中的各种合金按其碳的含量和室温下的平衡组织，一般分为工业纯铁、钢和白口铸铁三类，见表3 -3。

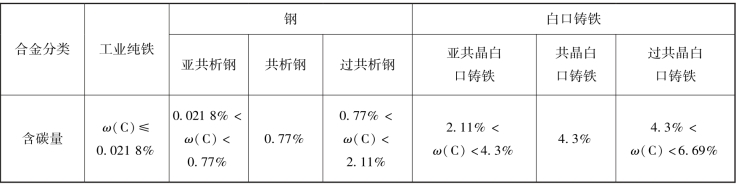

表3-3　铁碳合金分类

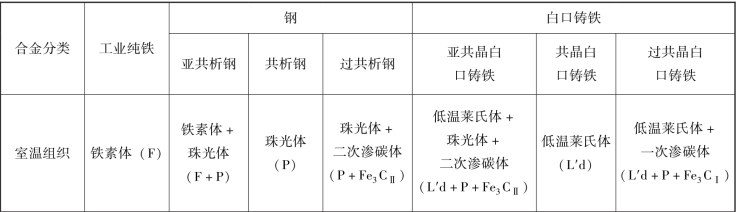

续表

任务回顾

45 钢是机械行业中应用非常广泛的钢种，可以用来做一般的机械零件、齿轮类零件等，为什么45 钢的机械性能很好呢？

任务实施

如前所述，钢的力学性能受含碳量的影响很大，含碳量的多少直接决定着铁碳合金中铁素体和渗碳体的相对比例。含碳量越低，塑性和加性越好，强度硬度越低； 含碳量越高，硬度和强度越高，塑性和韧性越低。由于45 钢含碳量为0.45%，属于中碳钢，故其具有良好的塑韧性和强度的配合，综合性能优良。
