1.铸造性能与相图的关系

如图3 -19 所示，由相图可知，共晶成分的合金，其凝固温度间隔最小（为零），故流动性好，分散缩孔较少，有可能得到致密的铸件。也就是说，合金的铸造性能与金属中共晶体的数量有关，共晶体的数量较多时，合金的铸造性能较好，完全由共晶体组成的合金铸造性能最好。因此，生产中，在其他条件许可的情况下，铸造材料多选用共晶体多些的合金。

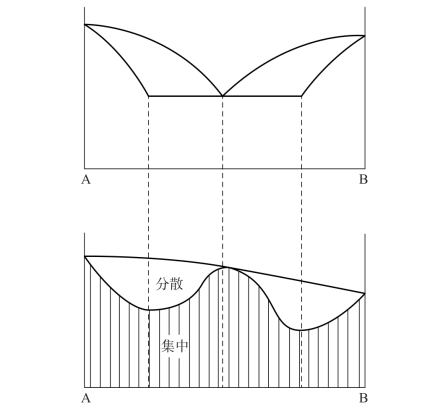

图3-19　当合金形成机械混合物时合金的铸造性能与其化学成分的关系

2.压力加工性能与相图的关系

单相固溶体合金由于强度低、塑性好、变形均匀且不易开裂，故具有良好的压力加工性能。而由两相混合组成的合金（如共晶合金），由于两相的强度和塑性不同，变形大时易沿两相界面开裂，故压力加工性能较差。特别是组织中存在较多的脆性化合物，使压力加工性能更差。

3.切削性能与相图的关系

单相固溶体合金由于塑性好，在切削加工时切屑不易断开且容易缠绕在刀具上，不但增大了零件表面的粗糙度，也难以进行高速切削，因此切削加工性能较差。而具有两相组织的合金，由于两相中总有一相比较脆，切屑易于脱落，便于进行高速切削，因此也能加工出表面质量较高的零件。所以，有时在冶炼时还特意加入一定量的Pb、Bi 等元素来提高材料的切削加工性能。(www.daowen.com)

4.热处理性能与相图的关系

借助于相图还能够判断合金热处理的性能。相图中没有固态相变的合金不能进行热处理强化，但可采用扩散退火来消除组织中的偏析等缺陷； 具有同素异构转变的合金可以通过重结晶退火和正火等热处理来实现细化晶粒； 具有溶解度变化的合金可通过时效处理来进行弥散强化； 具有共析转变的合金（如各种碳钢和合金钢） 可以通过淬火、回火等热处理来得到具有不同性能的组织，以满足不同的使用要求。

任务回顾

我国众多的液压——囊式蓄能器制造厂，生产最高工作压力（设计压力） 分别为10 MPa和20 MPa，介质为氮气、乳化液和石油基液压油的压力容器。蓄能器的壳体应该选用什么样的材料呢？

任务实施

压力容器由于选用强度低、塑性好、变形均匀且不易开裂的材料，故具有良好的压力加工性能。压力为10 MPa 的容器，可采用20 钢或16Mn 钢； 压力为20 MPa 的容器，可采用35CrMo 钢。
