2.5.1.1 概述

振动摆度监视仪（图2-63）是以单片机为核心处理器的双通道智能数字化仪表。该仪表与电涡流位移传感器相连接可在线监测水轮发电机组主轴X、Y方向的径向振动;与低频振动传感器相连接可在线监测垂直和水平两个通道的振动。该仪表具有双通道数字显示、模拟量和开关量输出。

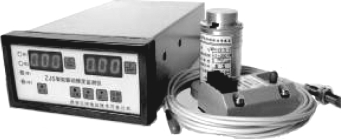

图2-63　振动摆度监测仪

2.5.1.2 工作原理

振动摆度监视仪由传感器、监视仪表和连接电缆等部件组成。当配接电涡流传感器时即组成摆度监视系统，当配接低频振动传感器时即组成振动监视系统。仪表默认设置为摆度监视仪，通过仪表面板的键码输入可将该仪表设置为振动监视仪。无论仪表设置为何种监视状态，均可接收两个通道信号，并将两个通道的信号独立显示，同时输出与显示值对应的模拟量信号。每一通道可设置两级报警。

2.5.1.3 产品特点

（1）以单片机为核心处理器的双通道智能数字化仪表。

（2）按键选择振动/摆度监测方式。(www.daowen.com)

（3）双通道与显示量程相对应的标准模拟量信号输出。

（4）提供报警状态显示和常开接点输出，双通道两级报警值可单独设定。

（5）具有断电记忆、参数自动保护功能。

（6）完善的系统自检功能。

（7）提供变送器工作电源。

2.5.1.4 性能参数

振动摆度监测仪性能参数见表2-45。

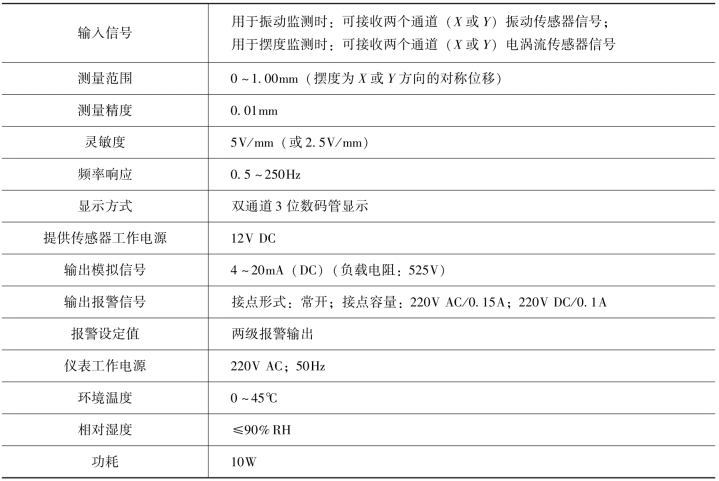

表2-45　振动摆度监测仪性能参数
