2.4.13.1 概述

涡街流量计是采用压电应力式传感器，可靠性高，可在-20～250℃的流体温度范围内工作。工作压力损失较小，量程范围宽，对饱和蒸汽测量量程比可达30∶1，涡街流量计是测量技术成熟的产品。具备了模拟标准信号、数字脉冲信号输出，可以与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。广泛用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质，精度高，在测量流体体积流量时不受流体密度、压力、温度、黏度等参数的影响，可靠性高，维护量小，能长期稳定。

2.4.13.2 工作原理

涡街流量计（图2-61）是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。

涡街流量计是应用流体振荡原理来测量流量的，流体在管道中经过涡街流量变送器时，在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡，旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关，即

式中 f——旋涡的释放频率，Hz;

v——流过旋涡发生体的流体平均速度，m/s;

d——旋涡发生体特征宽度，m;

St——斯特罗哈数（无量纲），它的数值范围为0.14～0.27，St是雷诺数的函数，St=f（l/Re）。(www.daowen.com)

当雷诺数Re在102～105范围内，St值约为0.2，因此，在测量中，要尽量满足流体的雷诺数在102～105，旋涡频率f=0.2v/d。

由此可知，通过测量旋涡频率就可以计算出流过旋涡发生体的流体平均速度v，再由式q=vA可以求出流量q，其中A为流体流过旋涡发生体的截面积。

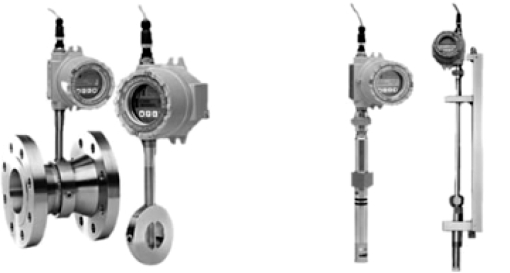

图2-61　涡街流量计

2.4.13.3 性能参数

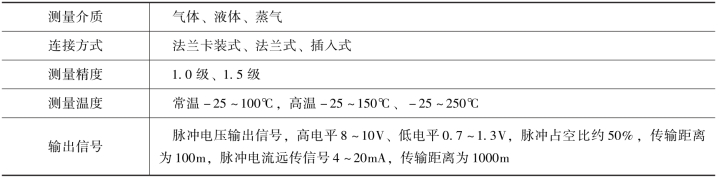

涡街流量计性能参数见表2-43。

表2-43　涡街流量计性能参数

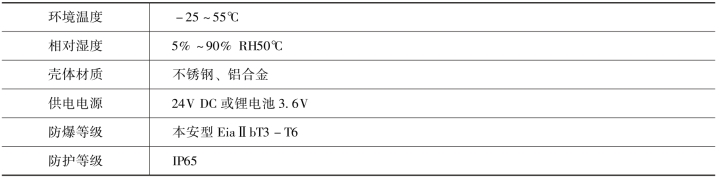

续表
