2.1.7.1 工作原理

来自双侧导压管的差压直接作用于变送器传感器双侧隔离膜片上，通过膜片内的密封液传导至测量元件上，测量元件将测得的差压信号转换为与之对应的电信号传递给转换器，经过放大等处理变为标准电信号输出。图2-15为差压变送器。

2.1.7.2 性能参数

图2-15　差压变送器

差压变送器性能参数见表2-3。

表2-3　差压变送器性能参数

2.1.7.3 差压变送器应用测量方式

（1）与节流元件相结合，利用节流元件前后产生的差压值测量液体流量。

（2）利用液体自身重力产生的压力差，测量液体的高度。

（3）直接测量不同管道、罐体液体的压力差值。

2.1.7.4 三阀组

1.三阀组的原理

三阀组（图2-16）由阀体、两个截止阀及一个平衡阀组成。差压变送器投入运行时的操作程序：首先，打开差压变送器上两个排污阀，而后打开平衡阀，再慢慢打开两个截止阀，将导压管内的空气或污物排除掉，关闭两个排污阀，再关闭平衡阀，变送器即可投入运行。

差压变送器零点在线校验操作程序：先打开平衡阀，关闭两个截止阀，即可对变送器进行零点校验。

(www.daowen.com)

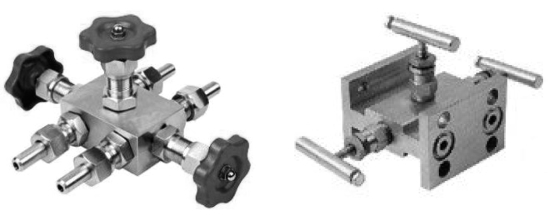

图2-16　三阀组示意图

2.三阀组正确使用

三阀组是由互相沟通的三个阀组成。根据每个阀在系统中所起的作用可分为：左边为高压阀，右边为低压阀，中间为平衡阀。三阀组与差变送器配套使用，作用是将正、负压测量室与引压点导通或断开;或将正负压测量室断开或导通。主要作用是在安装和撤除的时候，需要用到平衡阀。否则，差压的量程一般很小，如果差压变送器的过载能力不强，很容易使差压变送器膜片损坏。

3.三阀组的操作顺序

（1）三阀组投入使用时，初始状态假定为高、低压截止阀和平衡阀都关。操作步骤如下：

1）检查管路是否连接正常，排污口封堵;防止介质泄漏。

2）打开平衡阀，使高低压侧同时受压。

3）打开高压截止阀，接收工艺管道压力。

4）关闭平衡阀，两侧受正压。

5）打开低压截止阀，进入测量状态。

注意：打开高、低压截止阀时，应先将阀松开一圈，确认仪表侧连接无泄漏，然后再将阀全部打开。

（2）仪表停用时，初始状态为高、低压截止阀开，平衡阀关。操作步骤如下：

1）关闭低压截止阀。

2）打开平衡阀。

3）关闭高低压截止阀。

4）关闭平衡阀。

注意：三阀组的操作原则就是避免测量仪表受热或单向受压；不能让导压管内的隔离液消失。
