2.1 螺筒与螺杆温度控制原理
我国原来的双螺杆挤出机螺筒大部分采用硅油进行冷却。即将冷却铜管缠绕在三四段螺筒外壁上,通过冷却后的硅油对螺筒进行冷却。现行双螺杆挤出机螺筒冷却一般均通过控制安装在螺筒上的风机实施的。当螺筒加热时,螺筒冷却停止工作,当显示温度达到或超过设定温度,在螺筒加热圈停止工作的同时,风机开启进行冷却。
螺杆温度控制装置的主要职能是平衡螺杆加热区域与恒温区域两部分物料温度。螺杆温度控制是通过螺杆芯部调温装置实现的。螺杆温度有两种控制方法:一种是螺杆内自调温,目前仅适用于规格型号较小的挤出机;一种是螺杆外调温,外调温可依据前后两部分设定温度与显示温度的温差,进行对应调整。调整比较方便,目前一般60型以上锥形双螺杆挤出机均采用这种螺杆外调温装置。其调整原理是,依据挤出工况,预先设定一个温度指标,然后启动螺杆芯温电机、调温装置的加热器对油箱内导热介质(硅油)进行加热,当螺杆物料温度高于设定温度时,通过温度控制元件控制水冷却装置对油箱内导热介质(硅油)进行冷却。加热或冷却后的硅油通过螺杆芯部不断循环,从而实现对螺杆前段的加热或后段的冷却。螺杆对物料加热或冷却时,致使螺杆内硅油降温或升温。在温控元件的作用下,电子阀打开,导热介质通过水冷却装置或加热器元件再次进行冷却或加热,以确保螺杆温度在控制范围内。
2.2 螺筒与螺杆外调温装置故障处理
2.2.1 螺筒冷却装置故障处理
(1)风机不启动故障原因
①接触器触点被烧蚀。
②热电偶未插到位,严重松动。
③风机电机发生故障。(www.daowen.com)
(2)处理方法
①处理更换接触器。
②检查热电偶。
③检查电机。
2.2 .2 螺杆外调温装置故障处理
螺杆外调温装置属于循环温控系统,螺杆加热时,应保持硅油在油标位置。油温应一般保持在80-120℃范围之内。操作时应及时检查油压,做到先启动油泵再接通加热器。
螺杆外调温装置容易发生的故障与处理方法见表11-14。

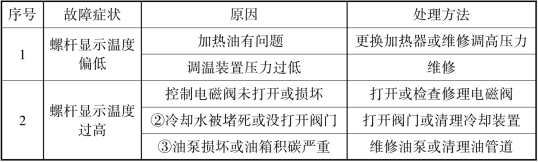

表11-14 螺杆外调温装置故障与处理方法表
