在模具的加工过程中，往往会存在一些复杂的区域很难用普通的切削加工方法进行加工，对于这些很难加工的区域，可采用电火花放电进行加工。在采用电火花放电进行加工时，首先，选择电极的材料（一般是铜或石墨）；其次，使用MoldWizard提供的专业设计“电极库”命令来完成设计；最后，通过设计出的电极来完成那些复杂区域的放电加工。

设计电极的一般设计思路为：首先进行电极参数的设计，然后定义电极放置点的位置，最后通过“模具修剪”命令完成标准电极的设计。

Step1.打开文件。选择下拉菜单命令，打开D：\ug10.3\work\ch11.01\foot_pad_mold_top_010.prt文件。

Step2.在“注塑模向导”工具条中单击“电极库”按钮，系统弹出如图11.1.1所示的“电极设计”对话框（一）。

1.选项卡

该选项卡中包含“类型”列表、标准件预览区和“标准参数”列表等。用户通过该选项卡可以完成标准电极的一些设置。

图11.1.1所示的“电极设计”对话框各选项说明如下：

● “类型”列表：该列表用于确定在型芯上还是在型腔上创建标准电极。列表中有

（型腔电极）和（型芯电极）两个选项。

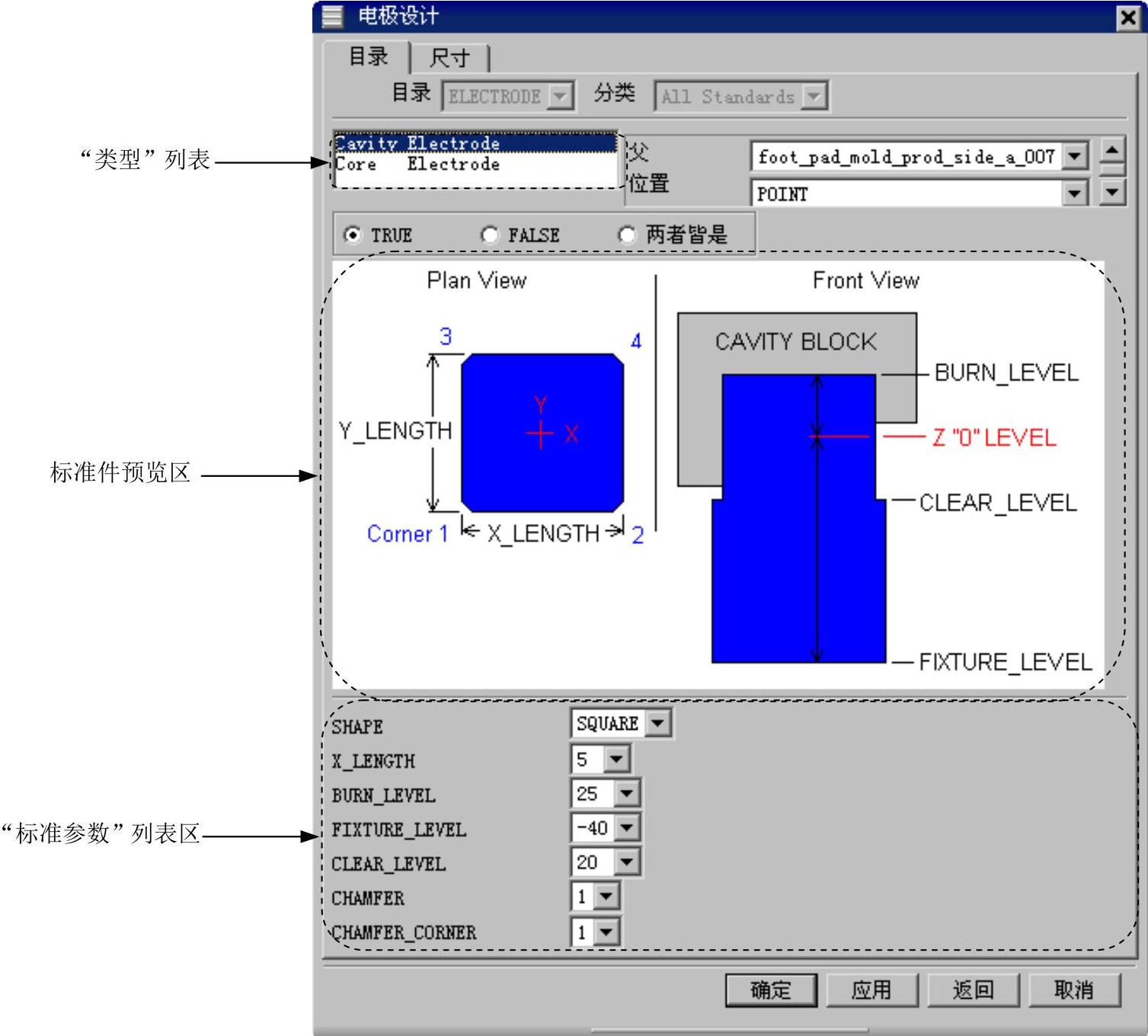

图11.1.1 “电极设计”对话框（一）

☑ 选项：选取此选项，在“电极设计”对话框的标准件预览区域中会显示出型腔电极的形状，如图11.1.2所示。

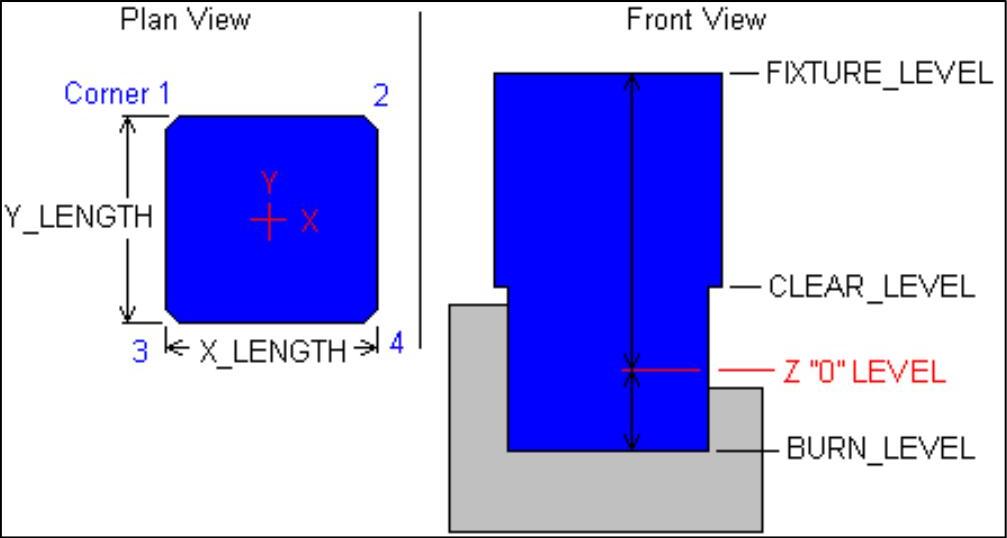

图11.1.2 型腔电极

☑ 选项：选取此选项，在“电极设计”对话框的标准件预览区域中会显示出型芯电极的形状，如图11.1.3所示。

图11.1.3 型芯电极(www.daowen.com)

● 标准件预览区域：在该区域显示标准电极的基本形状。

● “标准参数设置”列表区：用于定义电极的形状和尺寸。

☑ 下拉列表：该下拉列表用于定义电极的形状，包括（正方体）、和（圆柱形）三种。选择不同的电极形状，会在“标准参数设置”列表区中显示不同的电极参数，如图11.1.4所示。

图11.1.4 电极参数

☑ 下拉列表：用于定义电极X向的尺寸。

☑ 下拉列表：用于定义电极Y向的尺寸。

☑ 下拉列表：用于定义电极的放电高度。

☑ 下拉列表：用于定义电极的安装高度。

☑ 下拉列表：用于定义电极余量的高度。

☑ 下拉列表：用于定义电极倒斜角的大小。

☑ 下拉列表：用“刀片标准件”设计电极时，系统默认把方形电极的四个角用1、2、3、4表示，该下拉列表就用于定义斜角放置在哪个角上，用户可通过选取下拉列表中的数字来改变斜角的放置位置。

2.选项卡

用户可以通过在该选项卡中的“尺寸设置”区域来完成标准电极的尺寸定义和更改。在“电极设计”对话框中单击选项卡，系统弹出如图11.1.5所示的“电极设计”对话框（二）。

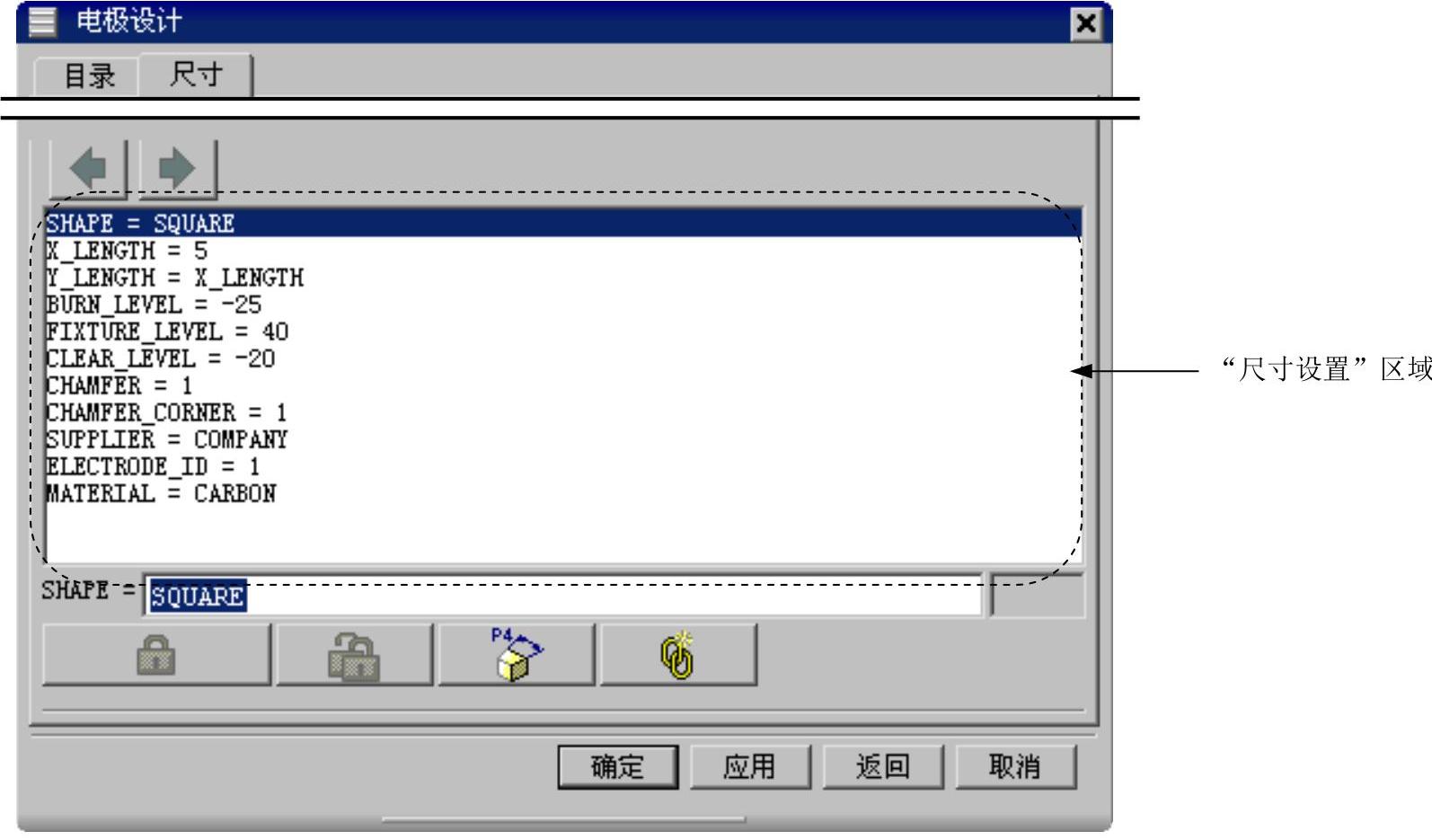

图11.1.5 “电极设计”对话框（二）
