传统的激光通信系统主要包括数据收发子系统、捕跟机构子系统、捕跟控制子系统、光学天线、激光光源以及接口等部分。新型激光多波束通信的核心部分在于捕跟机构和捕跟控制，实现激光多波束生成和控制。新型激光多波束通信系统采用液晶光学相控阵代替机械式捕跟机构，主要包括光学相控阵天线、捕跟控制子系统、数据收发子系统、激光光源以及接口等部分，如图8.1所示。

(www.daowen.com)

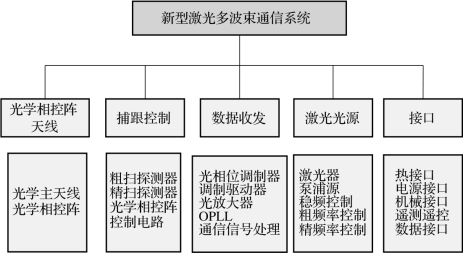

图8.1　新型激光多波束通信系统组成示意图

液晶相控阵可以实现一个激光通信终端和多个激光通信终端的通信，主要有两种应用方案。一种应用方案是一个终端同时向多个激光通信终端发送相同的数据，需要时可以将多路合为一路，向某一个终端发送数据。另一种方案是一个激光通信终端向其他多个终端发送多路不同数据。这需要根据激光通信系统的需求分别进行设计。激光通信终端主要由光学主天线、液晶相控阵、捕跟控制模块、调制解调模块等部分组成。其中多波束光学主天线和液晶光学相控阵组成多波束光学相控阵天线。多波束光学主天线完成光束的压缩，使光束束散角小于20μrad，液晶光学相控阵使发射光束发生偏转，实现捕跟控制功能，精度小于1μrad，捕跟探测器采集位置误差信号，通过控制模块反馈给液晶光学相控阵，驱动液晶光学相控阵进行光束偏转，调制／解调模块完成光的调制／解调，光交换模块完成星上数据的交换和转发。
