主瓣衍射效率仿真优化

时间:2023-06-21 理论教育 版权反馈
【摘要】:由于器件液晶分子的电压-相位关系只与液晶分子材料、器件厚度、加载电压等有关,而与器件的口径大小无关,为了分析理想相位和实际器件的调制相的衍射对比效果,进行对比仿真。图3.23DF2015型液晶光学相控阵的实测电压-相位关系数据对比仿真过程中,器件单个PA-in-PA的子孔径宽度为1 cm,子孔径个数为10,高斯光正入射的条件下,在0°~6°范围内,理想和实测近场相位的远场指向角衍射效率对比如图3.24所示。

主瓣衍射效率仿真优化

实验对传统的PAPA结构和PA-in-PA结构的衍射效率进行了对比仿真。在口径为100 mm,单个PA-in-PA宽度为10 mm,电极宽度为a=3μm,电极间距为b=2μm,工作波长为1 064 nm的条件下,采用理想相位,对衍射角度0°~6°的角度衍射效率进行仿真,结果如图3.21所示,其中0°~0.3°范围内的仿真结果如图3.22所示。

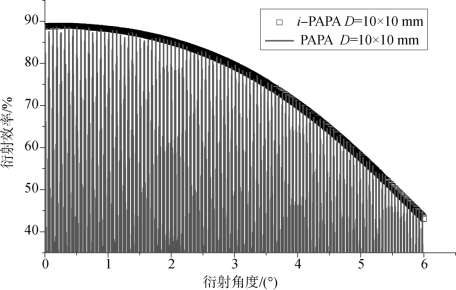

图3.21 传统型PAPA结构与PA-in-PA结构在0°~6°的远场主瓣衍射效率对比

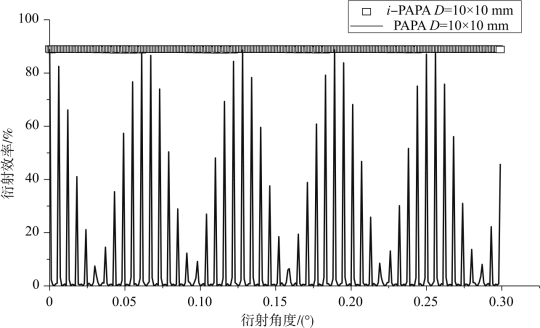

图3.22 传统型PAPA结构与PA-in-PA结构在0°~0.3°的远场主瓣衍射效率对比

由图3.21可知,光束入射传统的PAPA结构器件后,0°~6°之内的远场衍射效率曲线包络呈现冲击振荡分布,连续角度衍射效率不稳定,从总体趋势来看,效率峰值逐步减小;光束入射PA-in-PA结构器件后,0°~6°之内的远场衍射效率曲线整体呈现平滑单调下降趋势,其衍射效率均大于50%。两种器件的衍射效率形成鲜明对比。

由于实际器件的最小控制相位有限,所以实际器件的相位延迟和理想器件将出现细微的偏差。由于器件液晶分子的电压-相位关系只与液晶分子材料、器件厚度、加载电压等有关,而与器件的口径大小无关,为了分析理想相位和实际器件的调制相的衍射对比效果,进行对比仿真。对比仿真过程中,采用了本实验室自主研发的、使用相同液晶分子材料和具有相同液晶盒厚的DF2015型液晶光学相控阵的实测电压-相位关系数据,该器件的电压-相位关系数据通过1/4波片法测试方法获得,测试环境温度为25°,测试波长为1 064 nm,DF2015型液晶光学相控阵的口径大小为10 mm,器件的阈值电压为0.7 V,器件的实测电压-相位关系数据曲线如图3.23所示。(www.daowen.com)

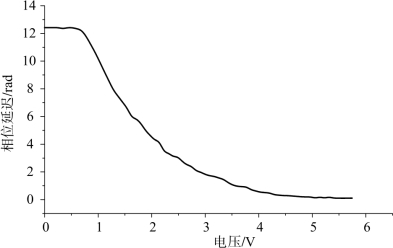

图3.23 DF2015型液晶光学相控阵的实测电压-相位关系数据

对比仿真过程中,器件单个PA-in-PA的子孔径宽度为1 cm,子孔径个数为10,高斯光正入射的条件下,在0°~6°范围内,理想和实测近场相位的远场指向角衍射效率对比如图3.24所示。

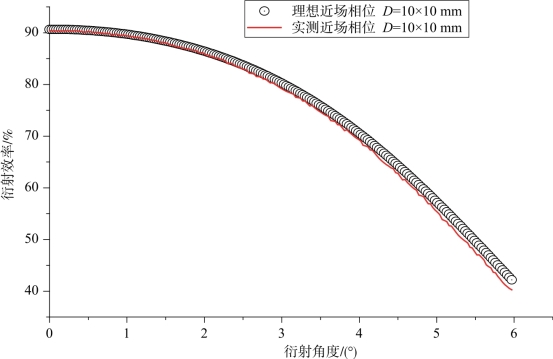

图3.24 理想和实测的近场相位的远场指向角衍射效率对比

由图3.24可知,采用PA-in-PA结构,使用与DF2015型液晶光学相控阵相同材料和盒厚制作的较大口径液晶光学相控阵,在0°~6°范围内可以实现与理想器件几乎一样的衍射效率,通过仿真数据对比和分析,其与理想衍射效率的最大误差低于2.52%。
