1.双层叠绕组

与三相双层叠绕组一样,以上层边的电势代表槽电势。单相双层叠绕组的排列展开图如图4-7所示。

图4-6　单相两极正弦绕组展开图

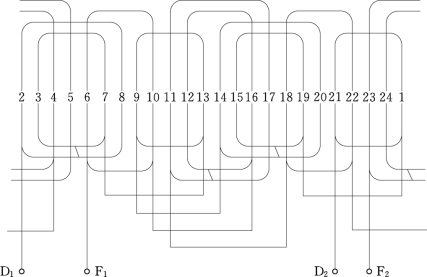

图4-7　单相24槽四极分相电动机双层叠绕组排列接线展开图

2.单层叠绕组

这种绕组采用全距,其排列展开图如图4-8所示。绕组的组间接线是顺接串联,属于庶极式绕组。

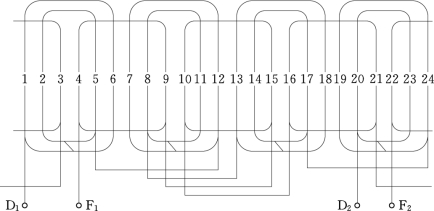

图4-8　单相24槽四极分相电动机单层叠绕组排列接线展开图

3.等距交叉绕组

绕组节距为偶数、组间接线采用反接串联的单层全距绕组,如图4-9所示。

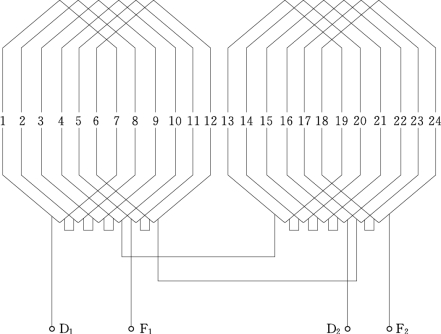

图4-9　单相24槽四极分相电动机等距交叉绕组排列接线展开图(www.daowen.com)

4.单链绕组

绕组节距为奇数,其排列展开图如图4-10所示,图中线圈节距y=5,虽比极距缩短一槽,但从两极的槽中心跨距来看,仍属全距绕组。

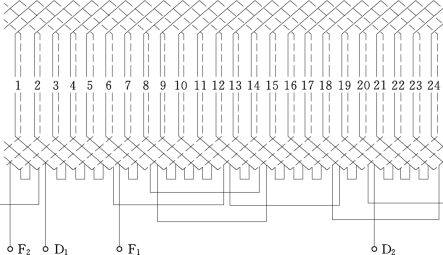

图4-10　单相24槽四极分相电动机单链绕组排列接线展开图

5.单层同心式绕组

单层同心式绕组在单相电动机中应用较多,它也是采用短距线圈的全距绕组,绕组采用组间反接串联,主、副绕组分别置于上、下层,通常把副绕组嵌于槽的上层。其绕组排列展开图如图4-11所示。

6.电容运转电动机绕组

单相电容运转电动机工作时,副绕组不脱离电源,因此,实质上是一套主、辅绕组相等的“两相”绕组。绕组通常采用同心式线圈组间反接串联方式,当每极槽数为偶数时,其排列如图4-12所示。由图可见,绕组实际嵌放槽数(16)少于定子槽数(18),这是为了避免绕组组成为分数槽而造成安排上的困难,这样空出两槽是允许的,但必须使空出的槽安排在定子的对称位置上。当每极槽数为奇数,如采用组间反接串接方式时,就必须采用单、双圈交叉排列,如图4-13所示。

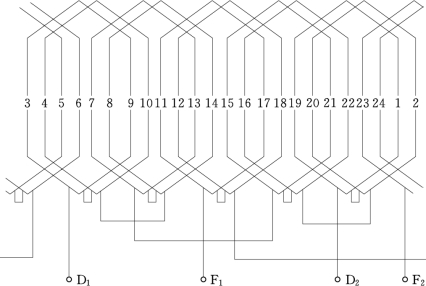

4-11 单相24槽四极分相电动机单层同心式绕组排列接线展开图

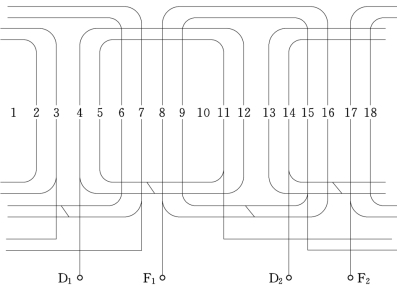

图4-12　单相18槽两极电容运转电动机绕组排列接线展开图

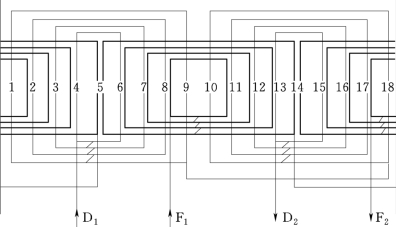

图4-13　单相24槽四极电容运转电动机绕组排列接线展开图
