单层绕组展开图的制作方法

单相电容运转电动机的主绕组和副绕组各占相等槽数,而单相分相电动机的两个绕组所占槽数不相等,通常主绕组占2/3的定子槽数,副绕组占1/3。

以单相分相电动机为例,说明单层同心式绕组展开图的画法,磁极数2p=4,总槽数z=24。

1.计算绕组数据

极距

主绕组在每极下所占槽数

副绕组在每极下所占槽数

2.画出线槽并标注标号

画24根等长度、等间距的竖短线表示24个线槽,标注24个序号,如图4-3(a)所示。

3.分相

主绕组为D相,副绕组为F相,分相如表4-3所示。将分相情况标注在图4-3(a)中。

表4-3 单相24槽异步电动机同心式绕组的分相(www.daowen.com)

4.连接主绕组

在图4-3(b)中把相邻磁极下属于主绕组的槽内导体连接成线圈,如把线槽1与线槽6、线槽2与线槽5中的导体连接成两个线圈,然后串联起来组成线圈组,其他的也是按照此规律连接,在4个磁极下形成4个线圈组。串联起来组成同心式主绕组D1D2

5.连接辅助绕组

按照上面的办法,把线槽4与9、10与15、16与21、22与3分别连接起来,形成4个辅助绕组的线圈组,然后把4个辅助绕组串联起来,形成了辅助绕组F1F2,如图4-3(c)所示。

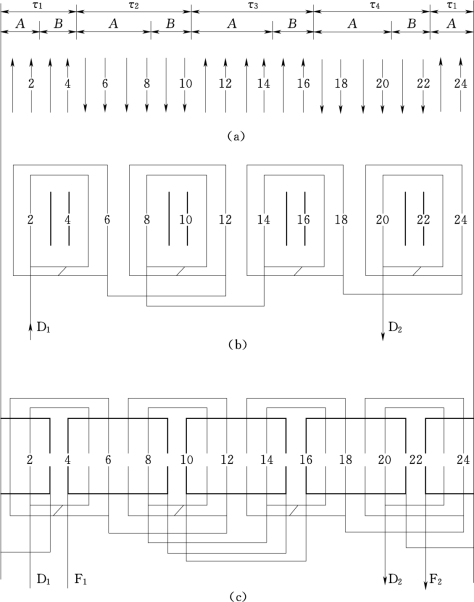

图4-3 单相4极24槽单层同心式绕组展开图画法

单相异步电动机绕组的接线规律和三相异步电动机一样,当每相线圈组数等于磁极数时,线圈组间的连接方法是“头接头”、“尾接尾”,即反串联。可以用简图4-4表示。

为了自行启动,需要在辅助绕组回路中,串联一个起动装置。其接线如图4-4所示。

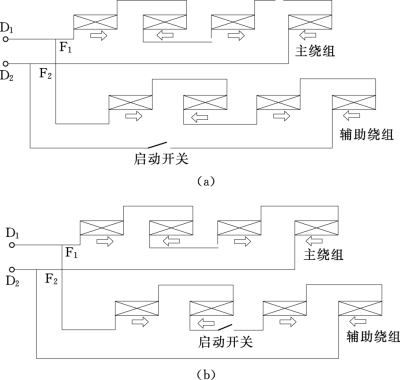

图4-4 单相4极电动机接线

可以看出同心式绕组的特点如下:

(1)主绕组和辅助绕组在空间距离90°电角度。

(2)大线圈节距y=5,小线圈节距y=3,都比极距(τp=6)小,单层同心式绕组都为短距绕组,它所产生的电磁效果和整距绕组一样。
