(一)单相异步电动机的结构

单相异步电动机由定子和转子两大部分构成。定子由定子铁心、定子绕组、机座、端盖、风罩等组成;转子由转子铁心、转子绕组、转轴、轴承、风扇等组成。实际应用中转子多采用笼型。单相异步电动机的结构如图4-1所示。

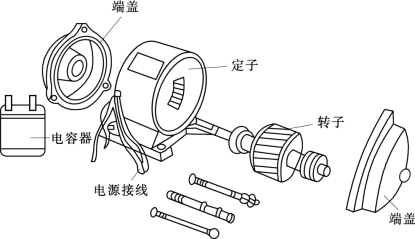

图4-1　单相异步电动机的结构

(二)单相异步电动机的拆卸步骤

同三相异步电动机一样,维修时需要拆开电动机,拆前首先要做好准备工作,准备好常用电工工具及拉码等拆卸工具,做好拆卸前的原始数据记录。

1.拆卸前的记录

(1)出线口方向。

(2)被拆电机的型号、外形和主要技术参数。

(3)标记端盖负荷端和非负荷端。

(4)在端盖、轴、螺钉、接线桩等零件上做好标记。

2.拆卸步骤(www.daowen.com)

(1)先拆除电机接线或引线。

(2)用拉码拆卸皮带轮或联轴器。

(3)卸下电动机尾部的风罩和扇叶。

(4)拆下前轴承外盖和前后端盖的固定螺钉。

(5)在转轴前端垫木板,用榔头将转子和后盖从机座中敲出。

(6)用榔头通过木棒敲掉前端盖。

(7)拉下前后轴承及内盖。

(8)拆除定子绕组。

(9)清洗部件、整角。

在拆卸时,动作一定要轻,特别是在抽出转子时,一定要端平转子,以免擦伤铁心和绕组。同时应将解体后的所有电机零部件放入特定零件箱中,以免丢失或人为损坏。轴承的拆卸如图4-2所示。

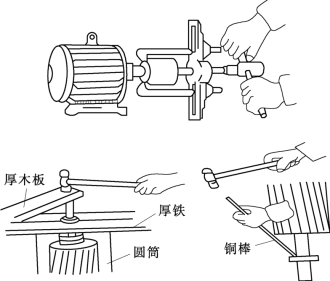

图4-2　轴承的拆卸
