1.耐压试验的目的

通过耐压试验,可以确切地发现绝缘局部或整体所存在的缺陷,由于这种缺陷的发展要比绝缘普通劣化发展得更快,使绕组在运行中容易造成绝缘击穿的故障。所以耐压试验是确保电动机安全可靠运行的预防性检验。

2.简易耐压试验装置及工作原理

由于一般修理单位不具备电机试验检测台,所以可采用图3-29所示的简易装置进行耐压试验。

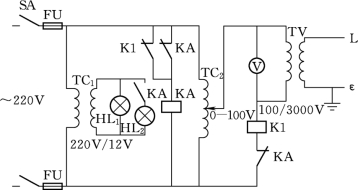

图3-29　简易耐压试验装置

该试验装置的工作原理如下:

(1)当接好被测电机后,接通电源,绿色指示灯HL1亮。

(2)通过调压器TC2慢慢升高副边电压,从而使升压器TV(可采用1∶30的电压互感器代替)副边电压升高。该输出电压大小可通过电压表读出(读数×30)。

(3)升压时,试验电压由半值升高到全值的时间不应小于10s,全值电压保持1min未被击穿为合格。

(4)逐渐降低电压,再切除电源,并对被测绕组对地(机壳)放电。

(5)若绝缘被击穿,TV原边电流增大,电流继电器KI动作,使中间继电器KA动作而断开升压器TV的电源,同时红色指示灯HL2亮,发出警告。

3.耐压试验时电动机绕组的接线

对异步电动机的耐压试验,应包括绕组对地和绕组之间的耐压试验。为简化试验程序,可采用图3-30所示的接线。(www.daowen.com)

说明:

如图3-30(a)所示的耐压试验通过,表明U、V相绕组对W相绕组和对地绝缘良好;如图3-30(b)所示的耐压试验通过,表明V、W相绕组对U相绕组和对地绝缘良好。这样,只需要做两次试验便可完成三相绕组间及其对地的耐压试验。

图3-30　耐压试验时电动机绕组的接线

如绝缘击穿点在外面,可在复试时观察击穿闪光点位置,断电后再查找并排除故障。

4.耐压试验电压

表3-13是交流绕组耐压试验时所加的电压。

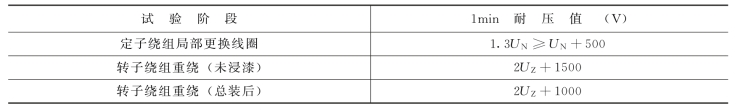

表3-13　交流绕组耐压试验时所加的电压

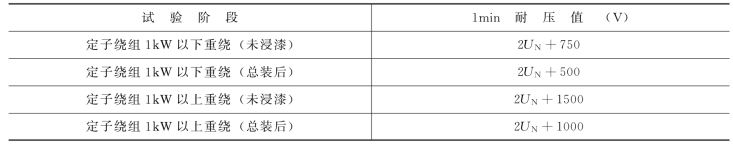

续表

注　UN—被测电机定子绕组额定电压值;
UZ—定子加额定电压,被测电机转子绕组开路时的电压。

上述不带电的检测通过后,电动机便可进行通电试验。通电试验包括空载试验和短路试验等。本书只讨论空载试验和短路试验。
