(一)测量绝缘电阻的目的

电机绝缘是比较容易损坏的部分,电机绝缘不好,有可能造成绕组烧坏,或电机机壳带电引起触电事故。所以修理后,电动机在使用之前都必须进行严格的绝缘试验,以保证电机的安全运行,通过测量绝缘电阻,能够检查绕组绝缘材料的受潮情况,绕组与机壳之间、三相绕组内部之间是否有短路。

(二)绝缘电阻测量要点

1.兆欧表的选取

测量绝缘电阻一般采用兆欧表(俗称摇表),修理电机时应根据电机电压等级来选择兆欧表,如表3-12所示。

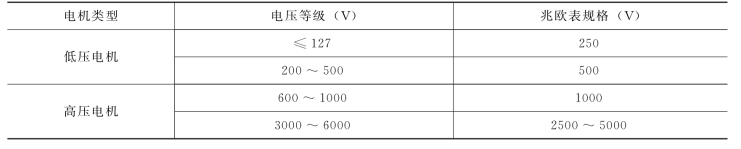

表3-12 绝缘电阻测量用兆欧表的选择

2.绝缘电阻的测量

(1)测量对象。电机修理好后应分别测量相间及绕组对地的绝缘电阻。

(2)结果要求。(www.daowen.com)

新嵌线的电机绕组耐压试验以前,对绝缘电阻的要求如下:

1)低压电机不小于5MΩ,3~6kV高压电机不小于20MΩ。

2)三相异步电动机的绝缘电阻不得小于0.5MΩ。

3)若吸收系数K>1.3,则表明绕组干燥;否则,可判为绕组受潮,需要做干燥处理。

式中 R60——不断匀速转动手柄,连续测量60s时的绝缘电阻;

R15——不断匀速转动手柄,连续测量15s时的绝缘电阻。

注意:一台电机,只有通过外观检查,且冷态直流电阻和绝缘电阻符合要求时,才能

进行下面的试验。
