在异步电动机的机座上都装有铭牌,铭牌上标出了电动机的型号、额定参数和其他有关技术参数,如图3-1所示。正确理解铭牌上各项内容的含义,对正确选择、使用、维护、修理电机是十分必要的。

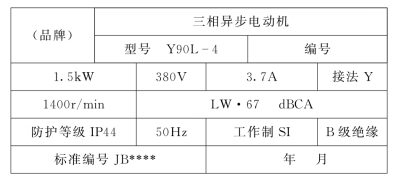

图3-1　异步电动机的铭牌

(一)电动机铭牌参数的意义

1.额定参数

额定参数是电机生产厂家对电机在额定工作条件下所规定的量值,它们分别标注在铭牌上,主要的额定参数有以下几个:

(1)额定功率PN。它指电动机额定运行时轴上输出的机械功率,同时也是电动机长期运行所不允许超过的最大功率,单位为kW。

(2)额定电压UN。它指电动机额定运行时,加在定子绕组上的线电压,单位为V或kV。

(3)额定电流IN。它指电动机额定运行时定子绕组的线电流,同时也是电动机长期运行所不允许超过的最大电流,单位为A或kA。

(4)额定频率fN。它指电动机额定运行时定子绕组所加电源的频率,由于我国国内使用的电网频率规定为50Hz,所以国内使用的交流异步电动机的额定频率也是50Hz。

(5)额定转速nN。它指电动机额定运行时电动机转子转速,单位为r/min。

(6)额定功率因数cosφN。它指电动机额定运行时定子侧的功率因数。异步电动机相当于一个感性负载,所以其功率因数总是滞后的。

对于三相异步电动机,额定功率、额定电压、额定电流、额定效率、额定功率因数的关系是

2.型号

异步电动机的型号由产品代号、规格代号和特殊环境代号三部分组成,反映了电机的名称、规格、防护形式、转子类型、结构特征和使用范围等内容,异步电动机的型号一般用大写印刷体的汉语拼音字母与阿拉伯数字组成。其中,汉语拼音字母是根据电机全名称选择有代表意义的汉字,用该汉字的第一个拼音字母组成。

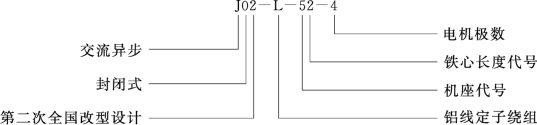

J系列异步电动机型号中各字母及数字所代表的含义如下:

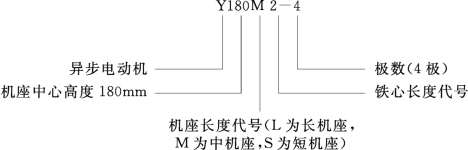

Y系列异步电动机型号中各字母及数字所代表的含义如下:

我国目前生产的异步电动机种类很多,有新、旧系列之别。旧系列电机已不再生产,逐渐被新系列取代。新系列电机符合国际电工协会(IEO)标准,具有国际通用性,其技术、经济指标更高。新、旧系列代号对照如表3-1所示。

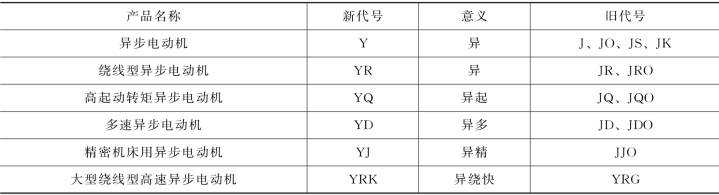

表3-1　新、旧系列代号对照

(www.daowen.com)

3.防护等级

电动机外壳防护等级是以字母“IP”和其后的两位数字表示的。“IP”为国际防护的缩写字母,IP后面第一位数字表示产品外壳按防止固体异物进入内部、防止人体触及内部的带电部分或运动部件的防护等级,共分为7级。IP后面第二位数字表示电机对水侵害(滴水、淋水、溅水、喷水、浸水及潜水等)的防护等级,共分9级,如IP23表示防护大于12mm的固体和防止与垂直方向成60°角范围内的淋水不直接进入电机内。

4.绝缘等级

绝缘等级表示电动机绕组所用绝缘材料的耐热等级,它决定了电机的允许温升,如B级绝缘电机的允许温升为90℃,即允许的实际温度为130℃。

5.定额

为了充分利用电动机的容量,确保电机温升不超过允许温升,把电机分成连续、短时和断续周期3种工作方式,或称3种工作制,它规定了电动机允许连续使用的时间。

连续定额:指在额定负载下,电机温升达到稳定值后能继续运行的工作方式。电动机连续定额时,其工作时间很长。

短时定额:指在额定负载下,电机运行一段时间温升未达到最终稳定值就停转,到下一次启动之前其温度降为环境温度的工作方式。此时电动机的工作时间很短,而停止运行的时间很长。

断续周期定额:指在恒定负载下,电机运行一段时间温升未达到最终稳定值就停转,在电机温度未降到环境温度的时间内,又重新启动负载运行,这种负载的工作和停止运行的时间都很短。

额定负载相同时,连续定额的电动机可作为断续周期定额使用,断续周期定额的电动机可作为短时定额使用,反过来则不行,会造成电动机实际温升超过允许温升,从而缩短其使用寿命。

6.连接方式

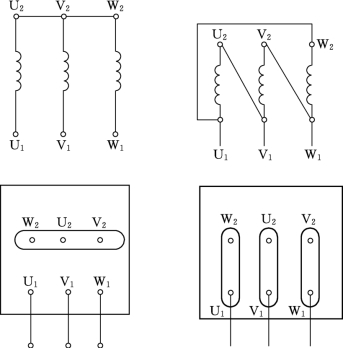

一般情况下,三相异步电动机三相绕组的6个出线端子均接在机座侧面的接线盒上,可以根据需要将三相绕组接成Y形或Δ形接法,如图3-2所示。但要注意:每台电机都有规定的接线方式。如当在铭牌上标注其连接方式为Y/Δ,而额定电压为380/220V时,说明线电压为380V时,采用Y接法,线电压为220V时,采用Δ接法。

图3-2　异步电动机定子绕组接线

(二)异步电动机的类型

异步电动机的类型很多,从不同的角度看有不同的分类方法。

(1)按定子绕组相数可分为单相异步电动和三相异步电动机。

(2)按转子结构形式可分为绕线式异步电动机和笼型异步电动机,笼型异步电动机又可分为单笼型异步电动机、双笼型异步电动机和深槽式异步电动机。

(3)按外壳防护形式可分为开启式(IP11)、气候防护式(IPW24)、防护式(IP22、IP23)和封闭式(IP44、IP54)异步电动机。

(4)按冷却方式可分为自冷式、自扇冷式、它扇冷式、管道冷式和外装冷却器式异步电动机。

(5)按尺寸大小可分为中小型(轴中心高在80～630mm范围内)和大型(轴中心高大于630mm)异步电动机。

(6)按工作方式可分为连续工作制(S1)、短时工作制(S2)、断续周期工作制(S3、S4、S5)异步电动机。

由于电力系统采用的是三相制,因此现代动力用的异步电动机绝大多数都是三相异步电动机。在没有三相电源和所需功率较小时(200W以下),才采用单相异步电动机。在日常生活中,单相异步电动机应用非常广泛,如洗衣机、风扇、冰箱、空调等家用电器大多由单相异步电动机来拖动。
