(1)裁剪好各种绝缘纸,绝缘纸的宽度应稍长于骨架或绕线心子的长度,而长度应稍大于骨架或绕线心子的周长。还应考虑到绕组绕大后所需的裕量。

(2)绕线前先在套好木心的骨架或绕线心子上垫好对铁心的绝缘,然后将木心中心孔穿入绕线机轴紧固。起绕时,在导线引线头压入一条绝缘带的折条,以便抽紧起始线头,如图2-5(a)所示。导线起绕点不可过于靠近绕线心子的边缘,以免在绕线时漆包线滑出,防止在插硅钢片时碰伤导线的绝缘。若采用有框骨架,导线要紧靠边框板,不必留出空间。

(3)当一组绕组绕制将结束时,要垫上一条绝缘带的折条继续绕线到结束,将线尾插入绝缘带的折缝中,抽紧绝缘带,线尾便固定,如图2-5(b)所示。

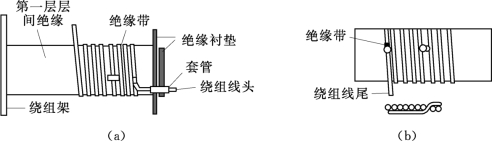

图2-5　绕组的绕制

(a)绕组线头的紧固;(b)绕组线尾的紧固(www.daowen.com)

(4)导线要求绕得紧密、整齐,不允许有叠线现象。绕线时将导线稍微拉向绕线前进的相反方向约5°,如图2-6所示。拉线的手顺绕线前进方向移动,拉力大小应根据导线粗细掌握,导线就容易排列整齐,每绕完一层要垫层间绝缘。绕线的顺序按一次侧绕组、静电屏蔽、二次侧高压绕组、低压绕组依次叠绕。二次侧绕组数较多时,每绕好一组后用万用表检查是否通路。

图2-6　绕线角度

(5)设备中的电源变压器,需要在一、二次侧绕组间放置静电屏蔽层。屏蔽层可用厚约0.1mm的铜箔或其他金属箔制成。其宽度比骨架长度稍短1～3mm,长度比一次侧绕组的周长短5mm左右,夹在一、二次侧绕组的绝缘衬垫之间,但不能碰到导线或自行短路,铜箔上焊接一根多股软线作为引出接地线。引出线线径大于0.2mm时,绕组的引出线可利用原线绞合后引出即可。线径小于0.2mm时,应采用多股软线焊接后引出,焊接应采用松香焊剂。引出线的套管应按耐压等级选用。

(6)线包绕制好后,外层绝缘用铆好焊片的青壳纸缠绕2～3层,用胶水黏牢,将各绕组的引出线焊在焊片上。
